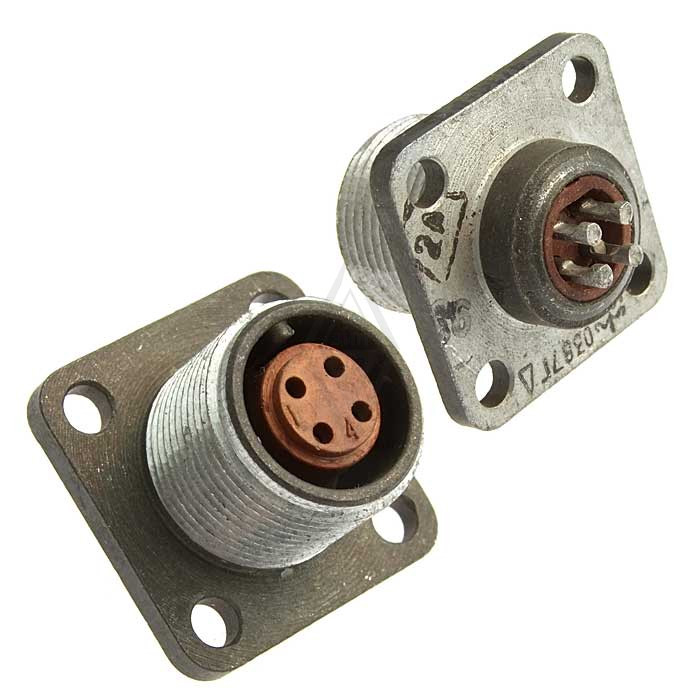

Назначение соединителя

ОНЦ-РГ-09-4/14-Р14 (КУН) «ОТК» — это кабельная розетка цилиндрического низкочастотного соединителя серии ОНЦ-РГ-09. Изделие предназначено для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Розетка применяется в составе кабельных сборок и жгутов, где требуется надёжное разъёмное соединение с резьбовым креплением и защитой от случайного рассоединения.

Конструкция соединителя включает негерметичные части, поэтому изделие рассчитано на эксплуатацию в условиях, где не предъявляются требования к полной герметичности по газу или жидкости. Основная сфера применения — промышленная электроника, приборы и оборудование, работающие в диапазоне рабочих токов до 5 А.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя. Значения относятся именно к исполнению с приёмкой «ОТК» по техническим условиям бРО.364.082.

• Максимальное рабочее напряжение: 500 В.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество сочленений и расчленений: до 500 циклов.
• Интервал рабочих температур: от минус 60 до плюс 70 градусов Цельсия.
• Минимальная наработка: 10000 часов.
• Срок сохраняемости: 6 лет.
• Количество контактов: 4 контакта диаметром 1 мм с покрытием никелем.
• Тип сочленения: резьбовое.
• Поляризация: одношпоночная.
• Монтаж: объёмный.
• Рабочий ток: до 5 А.
• Климатическое исполнение: УХЛ.
• Вид приёмки: ОТК по техническим условиям бРО.364.082.

Устойчивость к внешним воздействиям

Соединитель рассчитан на эксплуатацию в жёстких условиях. Изделие устойчиво к вибрациям с ускорением до 100 метров на секунду в квадрате, к ударам с ускорением до 1500 метров на секунду в квадрате, а также к высоким уровням звукового давления — до 170 децибел. Климатическое исполнение УХЛ подтверждает пригодность для работы в умеренном и холодном климате в закрытых помещениях и на открытом воздухе в пределах указанного температурного диапазона.

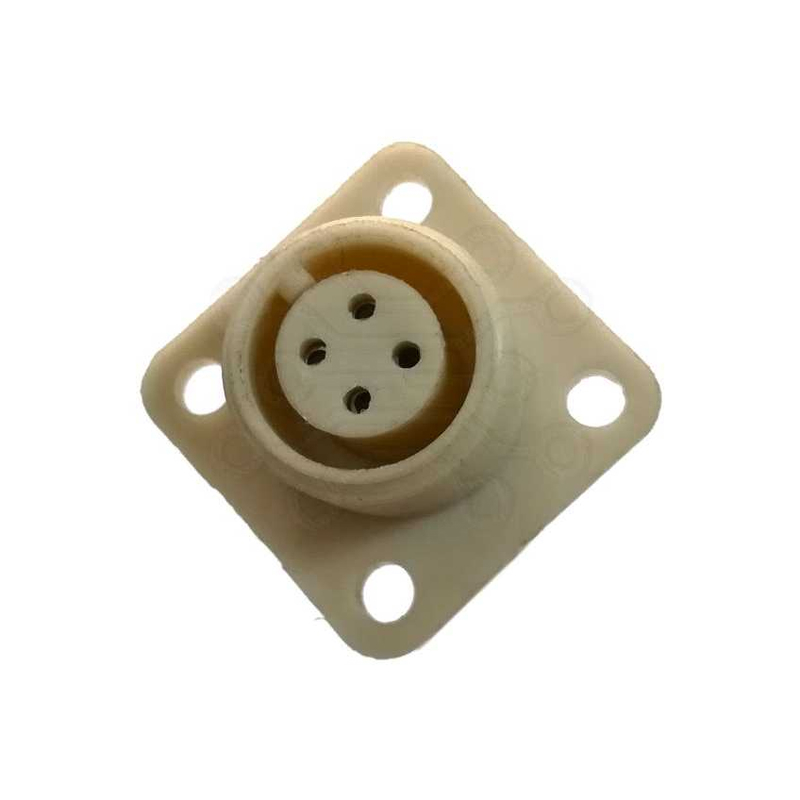

Особенности конструкции и применения

Корпус розетки выполнен из пластмассы серого цвета. Габаритные размеры составляют приблизительно 24 на 24 на 24 миллиметра. Резьбовое сочленение обеспечивает механическую фиксацию ответной части, а одношпоночная поляризация исключает неправильное подключение.

Для монтажа применяется объёмный способ пайки, что позволяет использовать розетку в кабельных сборках без печатных плат. Четыре контакта диаметром 1 мм с никелевым покрытием обеспечивают стабильное электрическое соединение в цепях с рабочим током до 5 А.

Благодаря устойчивости к вибрации, ударам и шуму изделие подходит для приборов и оборудования, испытывающих механические нагрузки в процессе работы. Сочетание диапазона температур от минус 60 до плюс 70 градусов Цельсия, наработки 10000 часов и срока сохраняемости 6 лет делает соединитель пригодным для длительной эксплуатации в составе ответственных электрических цепей.

Комплектация и приёмка

Поставляемое изделие проходит приёмку «ОТК» согласно техническим условиям бРО.364.082. Именно этот вид приёмки указан для товара с артикулом 7430 в категории «ОНЦ». Розетка применяется как самостоятельный элемент кабельной сборки либо в паре с ответным соединителем серии ОНЦ-РГ-09, обеспечивая разъёмное соединение электрических цепей.
