Назначение соединителя ОНЦ-РГ-09-4/14-Р14

ОНЦ-РГ-09-4/14-Р14 (артикул 7428) — цилиндрический низкочастотный соединитель, предназначенный для ручного соединения и разъединения. Он применяется в электрических системах, где требуется надёжный и безопасный контакт при передаче низкочастотных сигналов и питания.

Разъём относится к категории ОНЦ и представляет собой часть серии, включающей корпуса различных размеров (14 мм, 18 мм, 22 мм и другие) и различное количество контактов (от 4 до 50). Это позволяет подобрать подходящий вариант под конкретную задачу: от простых цепей до более сложных многожильных соединений. Конкретная модель ОНЦ-РГ-09-4/14-Р14 имеет 4 контакта и типоразмер корпуса 14.

Подтверждённые особенности и технические характеристики

Ниже перечислены характеристики, указанные для данной модели. Иных данных, включая сведения о производителе, стране изготовления, сертификатах или гарантии, в предоставленных материалах нет.

• Количество контактов: 4.
• Рабочее напряжение: до 500 В.
• Максимальный ток на контакт: 2,5 А; на одиночный контакт — до 5 А.
• Материал контактов: никель.
• Сопротивление контактов: для диаметра 1,0 мм — не более 0,05 Ом; для диаметра 1,5 мм — не более 0,03 Ом.
• Корпус: металлический с никелевым покрытием.

Указанные ток и напряжение являются предельными значениями, поэтому при эксплуатации следует учитывать реальные условия работы и не превышать их. Параметр максимального тока на одиночный контакт до 5 А превышает значение 2,5 А на контакт, что отражено в исходных данных и должно приниматься во внимание при выборе режима нагрузки.

Конструкция и принцип соединения

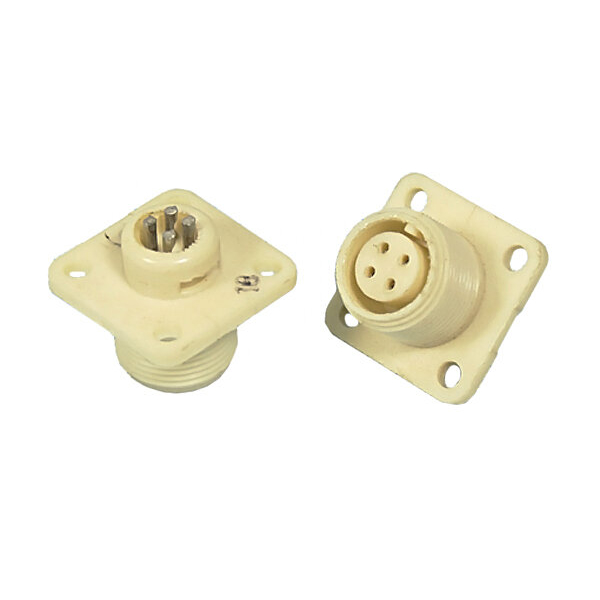

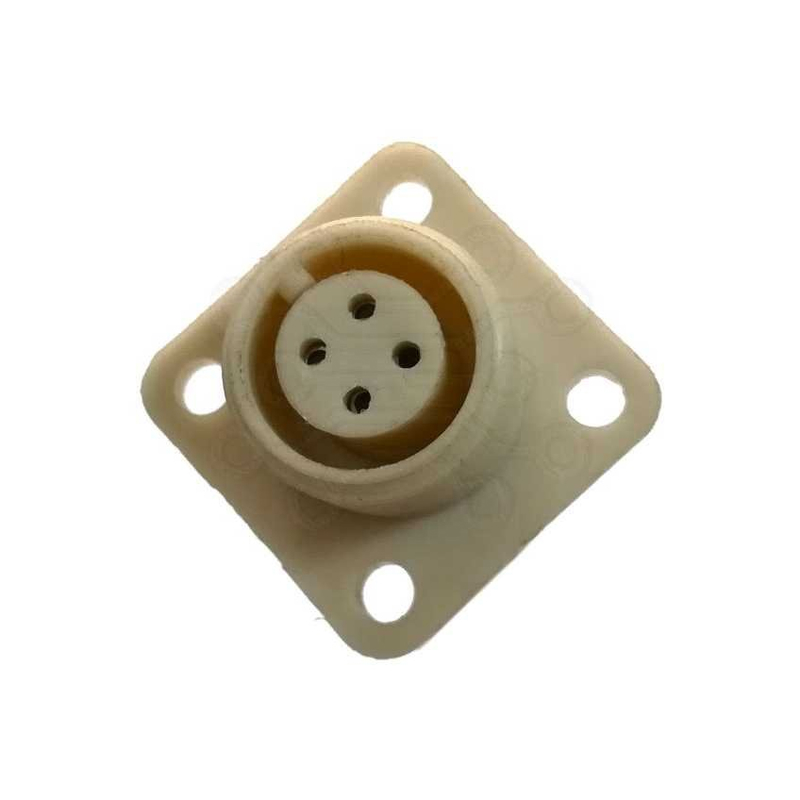

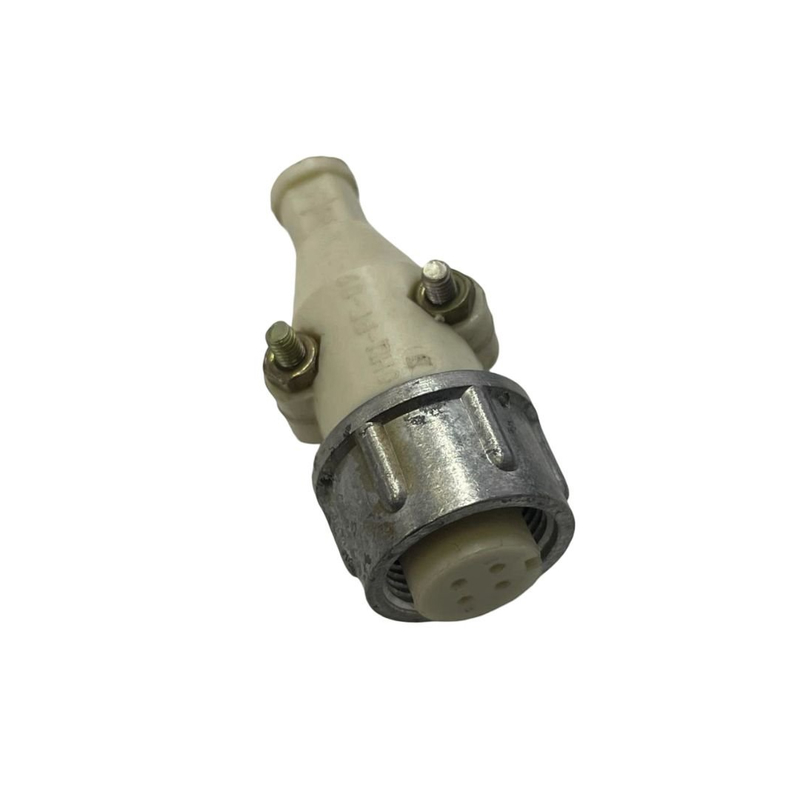

Разъём ОНЦ-РГ-09-4/14-Р14 состоит из двух частей: вилки (штырь) и розетки (гнездо). Соединение выполняется вручную. Для надёжной фиксации предусмотрено резьбовое соединение, которое предотвращает самопроизвольное разъединение под воздействием вибрации или случайного рывка.

Корпуса имеют одношпоночную поляризацию, что обеспечивает правильное взаимное расположение частей при подключении и исключает ошибку при стыковке. Такое решение упрощает монтаж и повышает безопасность эксплуатации, особенно в условиях ограниченного доступа или при частых циклах соединения и разъединения.

Применение

Данный соединитель используется в низкочастотных электрических цепях, где необходимо надёжное и безопасное соединение. Благодаря сочетанию металлического корпуса с никелевым покрытием и никелевых контактов он подходит для применения в промышленности и бытовой электронике.

Разъём может использоваться в составе кабельных сборок, пультов, блоков питания и другого оборудования, работающего с низкочастотными сигналами и напряжением до 500 В. Модель с 4 контактами удобна для цепей, где требуется передача нескольких линий одновременно. При подборе разъёма для конкретной задачи стоит учитывать допустимый ток на контакт и диаметр контакта, поскольку от этого зависят значения сопротивления. Разъёмы серии ОНЦ-РГ выпускаются с разными размерами корпуса и числом контактов, что позволяет адаптировать решение под конкретное оборудование.
