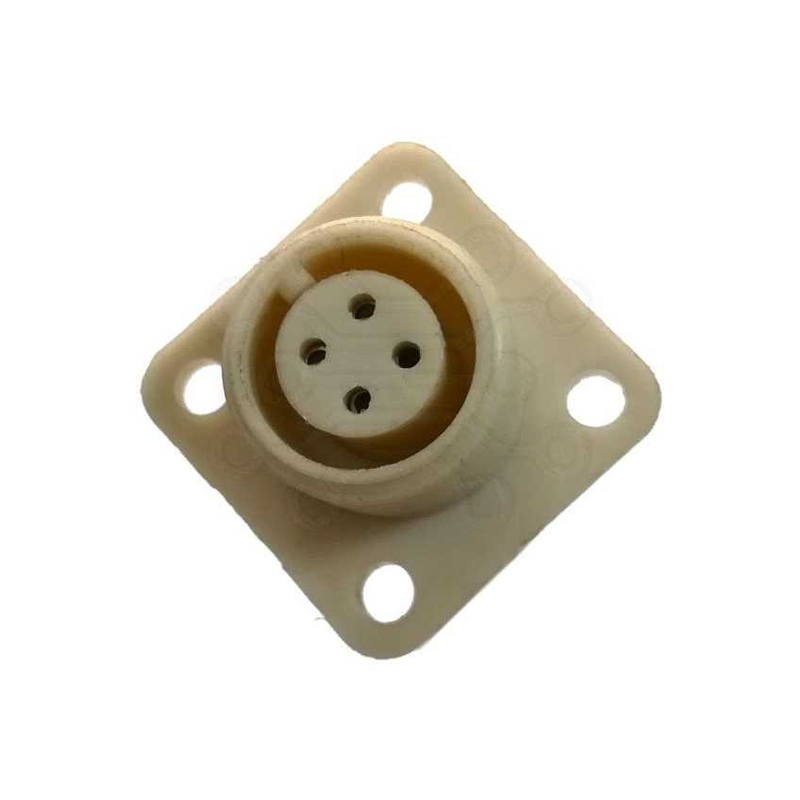

Назначение соединителя ОНЦ-РГ-09-4/14-Р13

ОНЦ-РГ-09-4/14-Р13 (артикул 7427) — низкочастотный цилиндрический соединитель из категории ОНЦ, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего монтажа и обеспечивает надёжное соединение проводников в составе кабельных сборок и приборных блоков.

Соединитель рассчитан на максимальное рабочее напряжение до 500 В и максимальный ток на контакт до 2,5 А. Конструкция допускает эксплуатацию в диапазоне температур от минус 60 градусов Цельсия до плюс 70 градусов Цельсия, что соответствует климатическому исполнению УХЛ.

Конструкция и особенности

Изделие состоит из двух ответных частей — вилки и розетки. Каждая часть может быть выполнена как приборной, так и кабельной. Патрубки для присоединения кабеля выпускаются в нескольких вариантах: без патрубков, с прямыми или с угловыми патрубками.

Сочленение частей производится резьбовым способом, что обеспечивает механическую фиксацию и предотвращает самопроизвольное разъединение. Поляризация корпусов выполнена по одношпоночной схеме, что исключает неправильную стыковку и повреждение контактов.

Совместимость и монтаж

Соединители ОНЦ-РГ-09 совместимы с другими типами разъёмов, в частности с изделиями серий 2РМТ и 2РМДТ. Монтаж выполняется с использованием экранированных или неэкранированных кабелей. Резьбовое сочленение и одношпоночная поляризация упрощают сборку и повышают надёжность соединения при вибрационных и ударных нагрузках.

Технические характеристики

• Количество контактов: 4
• Диаметр контактов: 1,0 мм
• Условный размер корпуса: 14 мм
• Максимальный рабочий ток: до 2,5 А на каждый контакт (в некоторых случаях до 7,5 А)
• Максимальное рабочее напряжение: 500 В
• Сопротивление контактов для диаметра 1,0 мм: не более 50 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Температура эксплуатации: от минус 60 градусов Цельсия до плюс 70 градусов Цельсия
• Количество соединений и разъединений: до 500 раз

Применение

ОНЦ-РГ-09-4/14-Р13 востребован в промышленном и бытовом оборудовании, где требуется компактное и надёжное соединение электрических цепей. Благодаря стойкости к широкому диапазону температур и способности выдерживать до 500 циклов сочленения соединитель подходит для приборов, работающих в неотапливаемых помещениях и на открытом воздухе в составе изделий климатического исполнения УХЛ.

Изделие применяется для внутреннего монтажа, в том числе в составе кабельных сборок с экранированными и неэкранированными проводами. Универсальность конструкции, совместимость с разъёмами серий 2РМТ и 2РМДТ, а также возможность выбора патрубков делают соединитель удобным решением для ремонта и модернизации существующего оборудования.
