Назначение и область применения

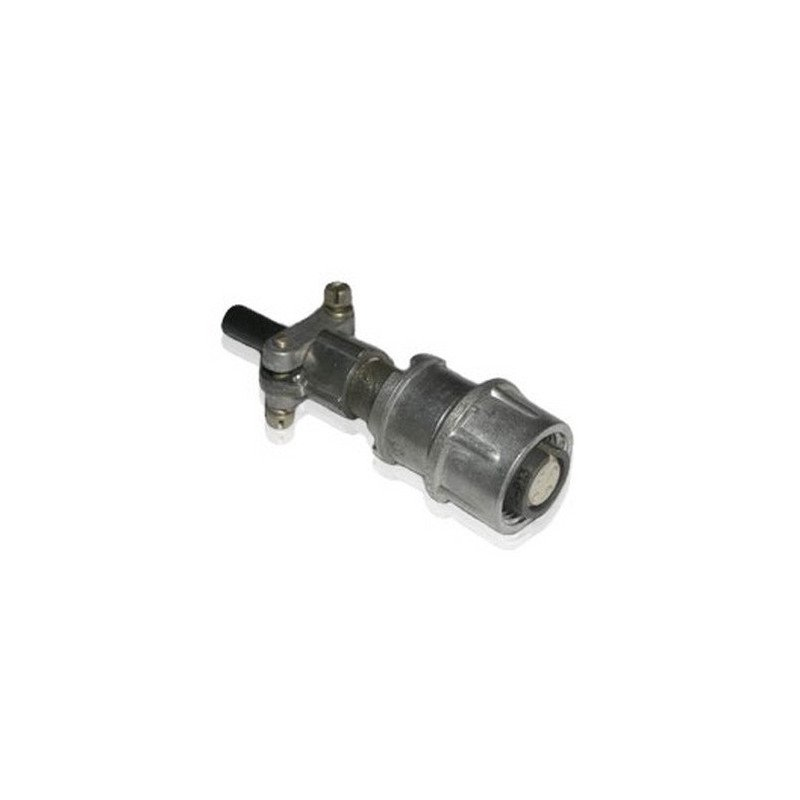

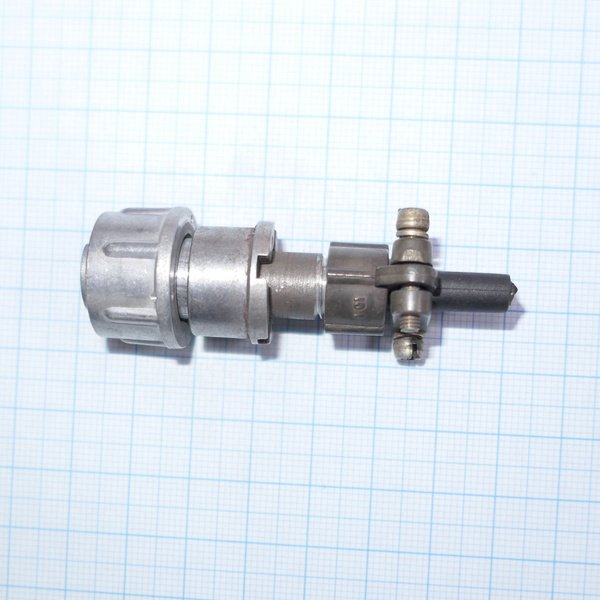

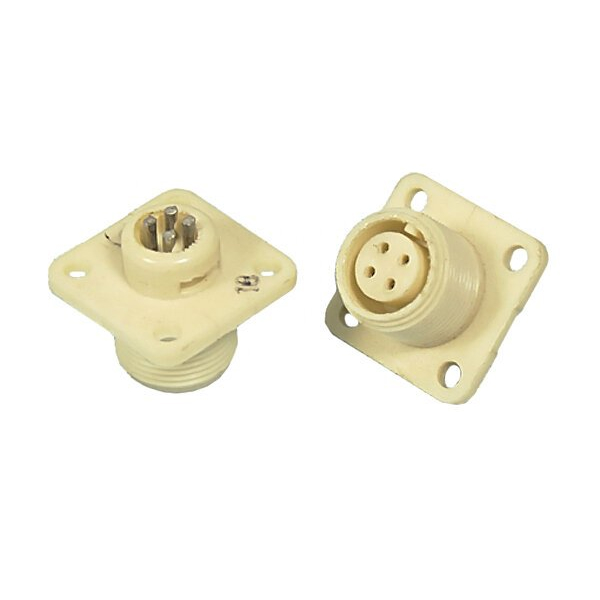

Разъём (соединитель) ОНЦ‑РГ‑09‑4/14‑Р12 представляет собой низкочастотный цилиндрический электрический соединитель, относящийся к серии ОНЦ‑РГ‑09 и выполненный в виде розетки с кабельной частью и прямым патрубком. Изделие предназначено для разъёмного соединения цепей постоянного и переменного тока, в том числе высокочастотных до порядка 3 МГц, в приборах и устройствах радиоэлектронной аппаратуры. Соединитель находит применение в бортовой и промышленной технике, где требуется надёжное коммутационное соединение с устойчивостью к внешним механическим воздействиям.

Изделие рассчитано на эксплуатацию в условиях умеренно‑холодного климата (УХЛ) и сохраняет работоспособность в широком диапазоне температур. Конструкция предусматривает резьбовое сочленение, что обеспечивает плотное и стабильное соединение ответных частей даже при вибрационных нагрузках.

Конструкция и технические параметры

Соединитель относится к серии ОНЦ‑РГ‑09, которая характеризуется цилиндрическим низкочастотным малогабаритным негерметичным исполнением. Конкретная модификация ОНЦ‑РГ‑09‑4/14‑Р12 обладает следующими конструктивными особенностями:

• число контактов — 4;
• условный размер корпуса — 14 мм;
• конструктивное исполнение «12» — кабельная часть (розетка) неэкранированная с прямым кожухом‑патрубком;
• диаметр посадочного отверстия под корпус — около 14 мм;
• диаметр контактов — 1 мм;
• способ сочленения — резьбовой.

Электрические характеристики изделия подтверждены для указанного типоразмера и конструктивного исполнения. Максимальное рабочее напряжение по амплитудному значению достигает 500 В. Допустимый ток на один контакт составляет до 2,5 А. Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм. Сопротивление контактов для контактов диаметром 1,0 мм не превышает 50 мОм.

Условия эксплуатации и надёжность

Соединитель ОНЦ‑РГ‑09‑4/14‑Р12 рассчитан на работу в диапазоне температур окружающей среды примерно от −60 до +70 °C. Такие показатели позволяют применять изделие в аппаратуре, эксплуатируемой в холодных климатических зонах, а также в условиях значительных перепадов температур.

Механическая устойчивость соединителя подтверждена испытаниями на вибрацию и ударные нагрузки. Изделие выдерживает ускорение многократного удара порядка 400 м/с² и одиночного удара до 1500 м/с². Это обеспечивает стабильность электрического контакта при работе в составе подвижных объектов, на транспорте и в оборудовании, подверженном тряске и механическим воздействиям.

Ресурсные показатели соединителя следующие:

• число циклов сочленения‑расчленения — не менее 500;
• минимальная наработка — порядка 10 000 часов;
• срок сохраняемости (хранения) изделия — до 6 лет.

Перечисленные характеристики подтверждают пригодность разъёма ОНЦ‑РГ‑09‑4/14‑Р12 для длительной эксплуатации в составе ответственных радиоэлектронных устройств, где важны повторяемость соединения, стабильное переходное сопротивление и устойчивость к внешним факторам.

Краткое обозначение по каталогу

В учётной документации изделие также проходит под кратким каталожным обозначением 2рм14кпн4г1в1. Данное обозначение используется для идентификации соединителя в системах заказа и складского учёта наряду с основным наименованием ОНЦ‑РГ‑09‑4/14‑Р12. Артикул изделия — 40539. Год выпуска, указанный в характеристиках, — 95. При подборе ответной части следует учитывать типоразмер корпуса 14 мм, число контактов 4 и резьбовой способ сочленения, чтобы обеспечить полную совместимость соединяемых элементов.
