Назначение

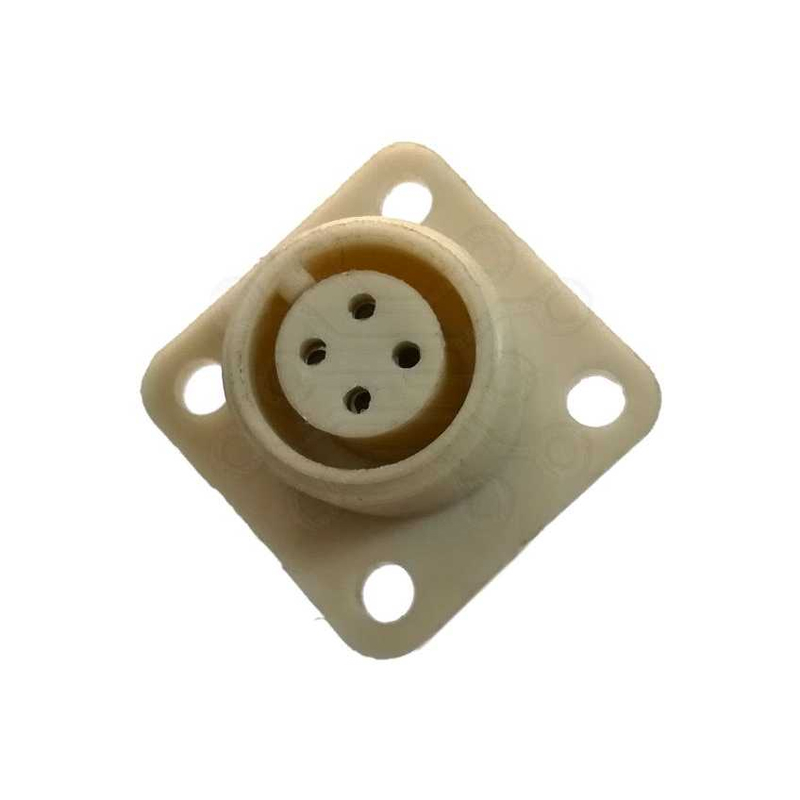

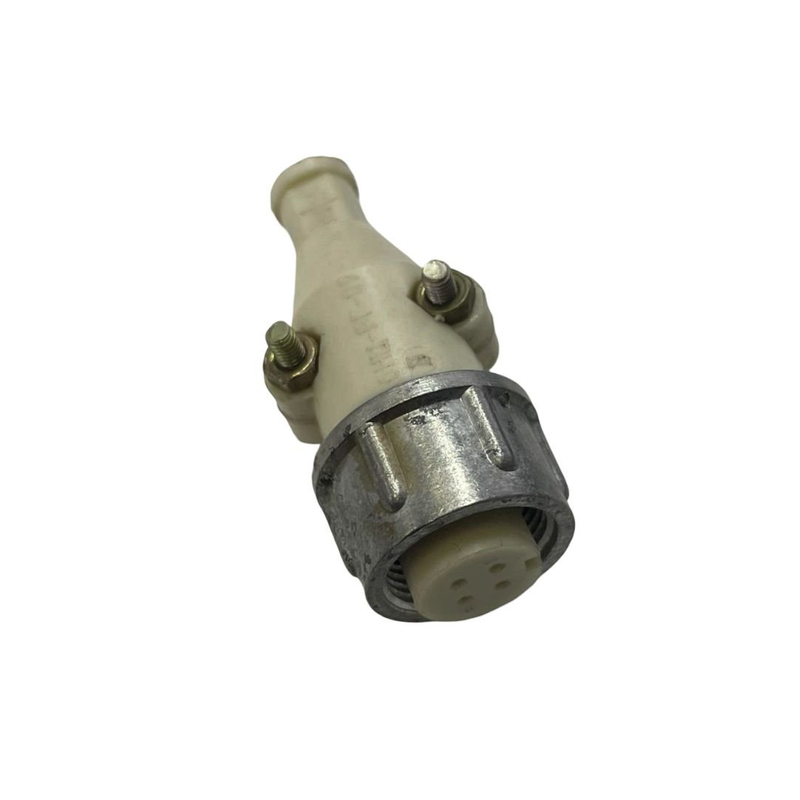

ОНЦ-РГ-09-4/14-Р1 (2РМ14Б4Г1В1) — цилиндрический низкочастотный соединитель, предназначенный для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется для внутреннего монтажа с использованием экранированных или неэкранированных кабелей.

Конструктивно изделие состоит из двух частей — вилки и розетки. Данная модель является розеткой, что обозначено буквой «Р» в наименовании.

Подтверждённые технические характеристики

• Количество контактов: 4.
• Условный размер корпуса: 14 мм.
• Материал контактов: никель.
• Сопротивление контактов диаметром 1,0 мм: не более 50 мОм.
• Сопротивление контактов диаметром 5,0 мм: не более 30 мОм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Максимальная токовая нагрузка: 2,5 А.
• Максимальное рабочее напряжение: 500 В (амплитудное значение).
• Количество сочленений-расчленений: 500.
• Минимальная наработка: 10 000 часов.
• Срок сохраняемости: не менее 6 лет.

Условия эксплуатации

• Температура окружающей среды: от минус 60 до плюс 70 градусов Цельсия.
• Атмосферное давление: пониженное давление до 5,3 умножить на 10 в минус четвёртой степени Па (400 мм рт. ст.).
• Синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц с ускорением до 100 метров на секунду в квадрате (10 g).
• Механические удары с ускорением до 1500 метров на секунду в квадрате (150 g) для одиночных ударов.
• Механические удары с ускорением до 400 метров на секунду в квадрате (40 g) для многократных ударов.

Применение

Соединители ОНЦ-РГ-09-4/14-Р1 предназначены для внутреннего монтажа с использованием экранированных или неэкранированных кабелей. Благодаря устойчивости к широкому диапазону температур, пониженному атмосферному давлению, вибрационным и ударным нагрузкам изделие может применяться в различных климатических условиях.

Розетка рассчитана на эксплуатацию в электрических цепях с частотой до 3 МГц при максимальной токовой нагрузке до 2,5 А и максимальном рабочем напряжении до 500 В (амплитудное значение). Ресурс изделия составляет 500 сочленений-расчленений при минимальной наработке 10 000 часов и сроке сохраняемости не менее 6 лет.
