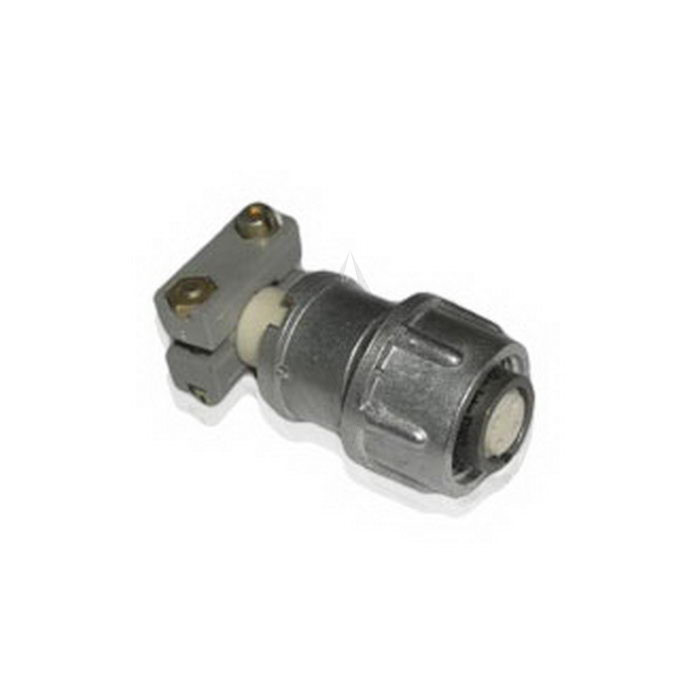

ОНЦ-РГ-09 — это тип цилиндрического низкочастотного малогабаритного соединителя. Разъемы ОНЦ-РГ используются для соединения цепей с нагрузкой до 260А и 500В.

Особенности разъемов ОНЦ-РГ-09:

• Контакты Количество контактов варьируется от 4 до 50 в зависимости от типоразмера. Материал контактов – никель.

• Корпус Посадочный диаметр корпуса составляет 14, 18, 22, 24, 30, 33 или 39 мм. Для улучшения качества соединения в конструкции предусмотрена фиксация с помощью резьбы гайки и корпуса.

• Исполнение

  • Вид соединителя «В» обозначает вилку (штырь), а «Р» обозначает розетку (гнездо)

  • Конструктивное исполнение :

    • 1 – приборная часть (патрубка)

    • 2 – приборная часть неэкранированная с прямым кожухом (патрубком)

    • 3 – приборная часть экранированная с прямым кожухом (патрубком)

    • 7 – пластмассовое исполнение

    • 11 – кабельная часть (патрубка)

    • 12 – кабельная часть неэкранированная с прямым кожухом (патрубком)

    • 13 – кабельная часть экранированная с прямым кожухом (патрубком)

    • 14 – кабельная часть неэкранированная с угловым кожухом (патрубком)

    • 15 – кабельная часть экранированная с угловым кожухом (патрубком)

    • 17 – пластмассовое исполнение

  • «Б» обозначает блочный (приборный) корпус без левой резьбы

• Рабочий температурный диапазон : от -60°С до +100°С, обеспечивая надежную работу в широком диапазоне климатических условий.

• Количество циклов сочленения-расчленения : до 500, что гарантирует долгий срок службы при многократных подключениях.

• Виброустойчивость : выдерживают вибрационные нагрузки в диапазоне до 2000 Гц при ускорении до 150 м/с², что критически важно для подвижных и динамичных систем.

• Ударная прочность : способны выдерживать многократные удары с ускорением до 5000 м/с² и одиночные удары до 7500 м/с², что подчеркивает их надежность в экстремальных условиях.

• Электрическая прочность изоляции : не менее 1500 В (эффективное значение), обеспечивая высокий уровень безопасности.

• Сопротивление изоляции : не менее 5000 МОм при нормальных климатических условиях.

• Срок сохраняемости : до 15 лет, что подтверждает долговечность и стабильность характеристик.

• Степень защиты : Некоторые исполнения обеспечивают степень защиты до IP67, что делает их пригодными для использования в условиях повышенной влажности и запыленности.

Применение:

• Промышленное оборудование : Используются в системах автоматизации, станках, робототехнике и другом производственном оборудовании, требующем надежного электрического соединения.

• Авиационная и космическая техника : Применяются в бортовом оборудовании летательных аппаратов, спутников и ракет, где критически важны устойчивость к вибрациям, ударам и перепадам температур.

• Военная техника : Широко используются в различных военных комплексах, включая наземную технику, морские суда и радиолокационные станции, благодаря своей прочности и способности работать в суровых условиях.

• Железнодорожный и водный транспорт : Применяются в электрооборудовании поездов, тепловозов, судов и другого транспортного оборудования для обеспечения стабильной работы в условиях повышенных нагрузок и вибраций.

• Системы автоматизации и управления : Интегрируются в сложные системы управления технологическими процессами, обеспечивая передачу как силовых, так и низкочастотных сигналов.

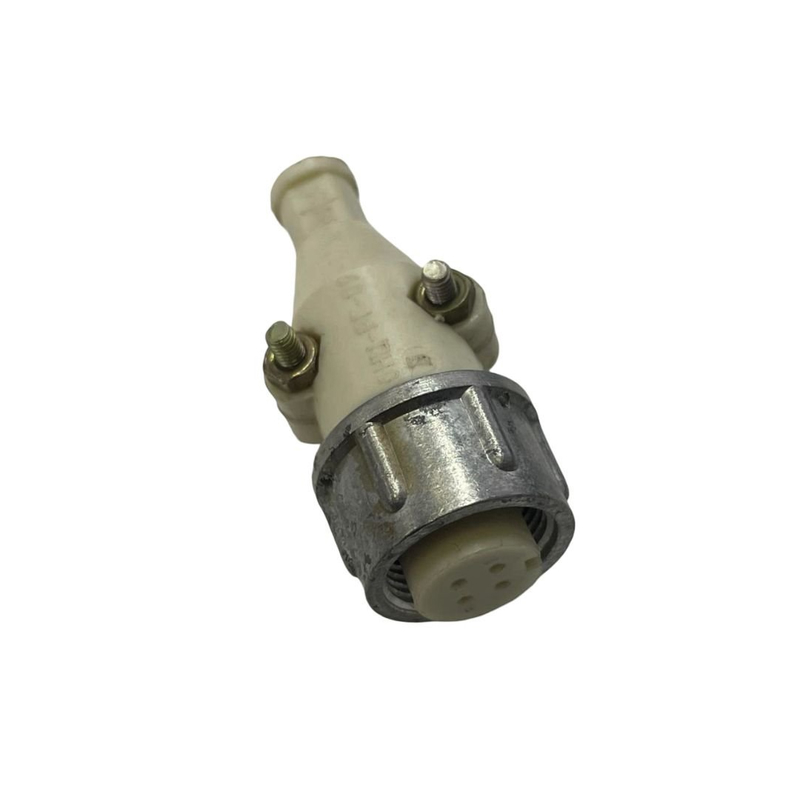

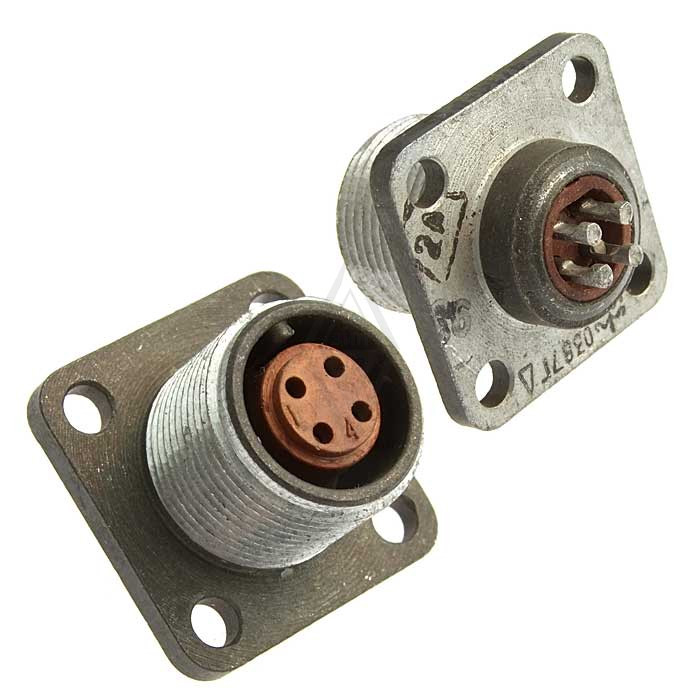

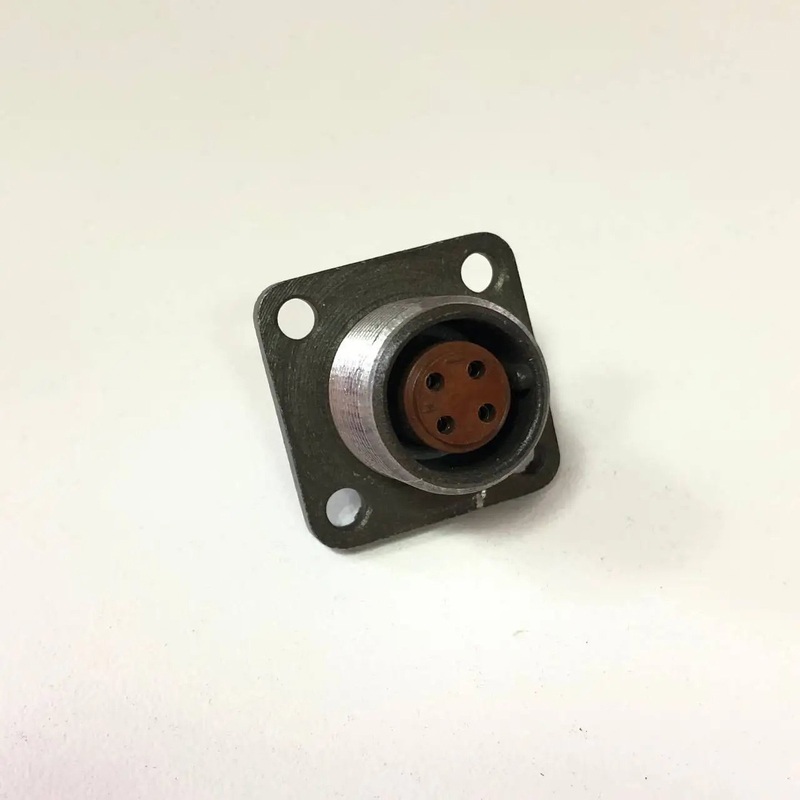

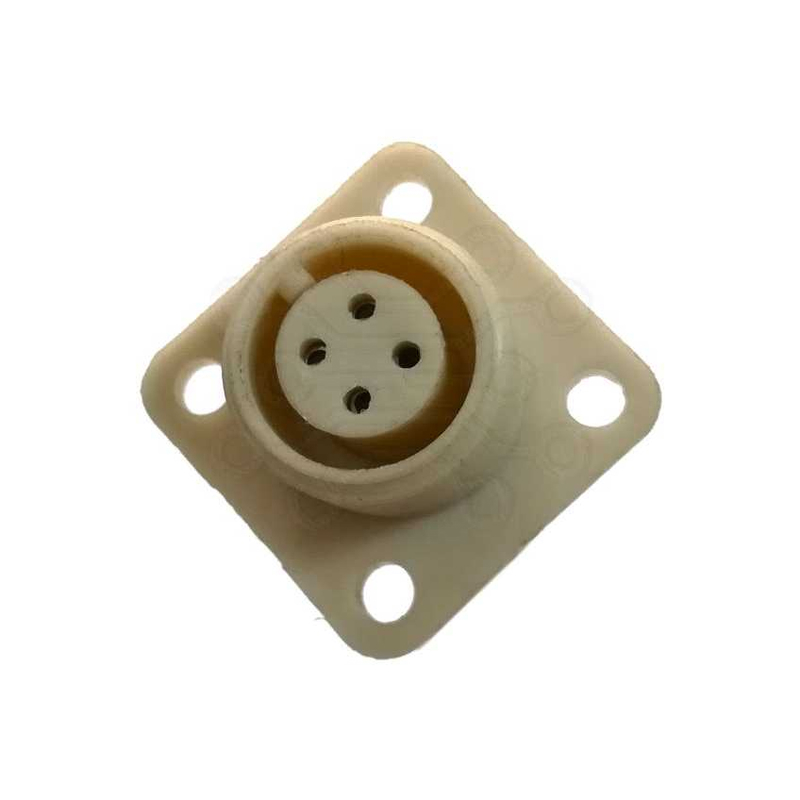

Таким образом, ОНЦ-РГ-09-4/14-Р1 – это розеточный соединитель с 4 контактами и корпусом размером 14 мм, приборная часть, предназначенный для использования в требовательных приложениях.
