Назначение

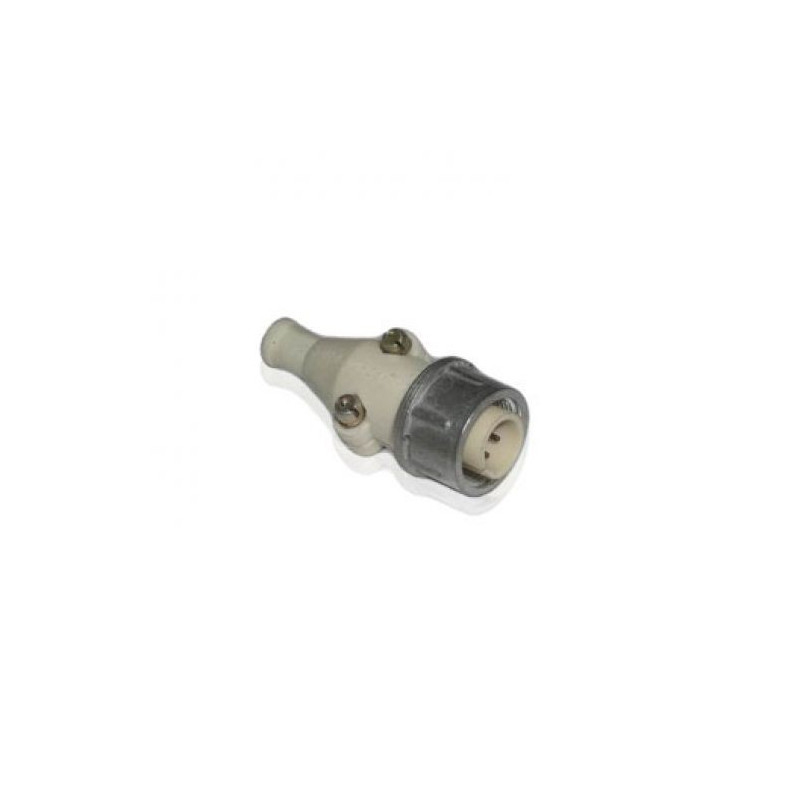

Соединитель ОНЦ-РГ-09-4/14-гайка хвостовая не экранированная представляет собой цилиндрический низкочастотный разъем, предназначенный для использования в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Изделие состоит из двух негерметичных частей: вилки и розетки, которые могут выполняться в приборном или кабельном исполнении. Артикул изделия: 7420. Категория: ОНЦ. Приемка: «5».

Разъем применяется для коммутации низкочастотных электрических сигналов и цепей питания в аппаратуре, где требуется надежное резьбовое соединение и стабильный электрический контакт. Конструкция рассчитана на многократное соединение и рассоединение, что делает изделие пригодным для обслуживаемого оборудования и измерительных схем.

Технические характеристики

Основные электрические и механические параметры соединителя:

• Количество контактов: 4
• Условный размер корпуса: 14
• Тип соединения: резьбовое
• Поляризация корпуса: одношпоночная
• Покрытие контактов: никель
• Рабочее напряжение: до 500 В
• Максимальный ток на контакт: 2,5 А, максимально до 5 А
• Сопротивление контактов: не более 50 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Температурный диапазон эксплуатации: от минус 60 до плюс 70 градусов Цельсия
• Количество циклов соединения и рассоединения: до 500 раз
• Минимальная наработка: 10 000 часов
• Срок хранения: до 6 лет

Указанные параметры подтверждают возможность применения разъема в низкочастотных цепях с умеренными токовыми нагрузками и напряжением до 500 В.

Конструктивные особенности

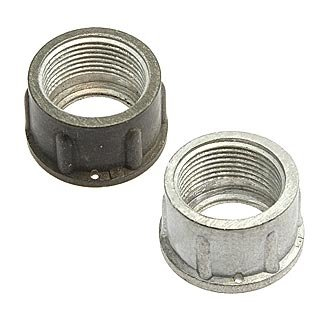

Конструктивное исполнение гайки хвостовой может варьироваться в зависимости от конкретного применения. Соединитель подходит для монтажа как экранированными, так и неэкранированными кабелями. В зависимости от типа используемого кабеля изменяется вид концевой гайки патрубка. Гайка может быть выполнена в различных вариантах исполнения, включая прямые и угловые патрубки.

Корпус разъема имеет одношпоночную поляризацию, что исключает неправильное соединение частей и обеспечивает однозначную ориентацию при стыковке. Резьбовое соединение обеспечивает надежную фиксацию вилки и розетки, а никелевое покрытие контактов способствует стабильности электрического контакта.

Условия эксплуатации

Соединитель ОНЦ-РГ-09-4/14 предназначен для внутреннего монтажа в климатическом исполнении УХЛ. Изделие способно выдерживать механические нагрузки, такие как вибрации и удары, что позволяет использовать его в различных условиях эксплуатации. Широкий температурный диапазон от минус 60 до плюс 70 градусов Цельсия обеспечивает работоспособность при значительных перепадах температуры окружающей среды.

Применение резьбового соединения и продуманная конструкция хвостовой гайки позволяют использовать разъем в составе стационарного и переносного оборудования, где важны повторяемость контакта, удобство монтажа и устойчивость к механическим воздействиям.
