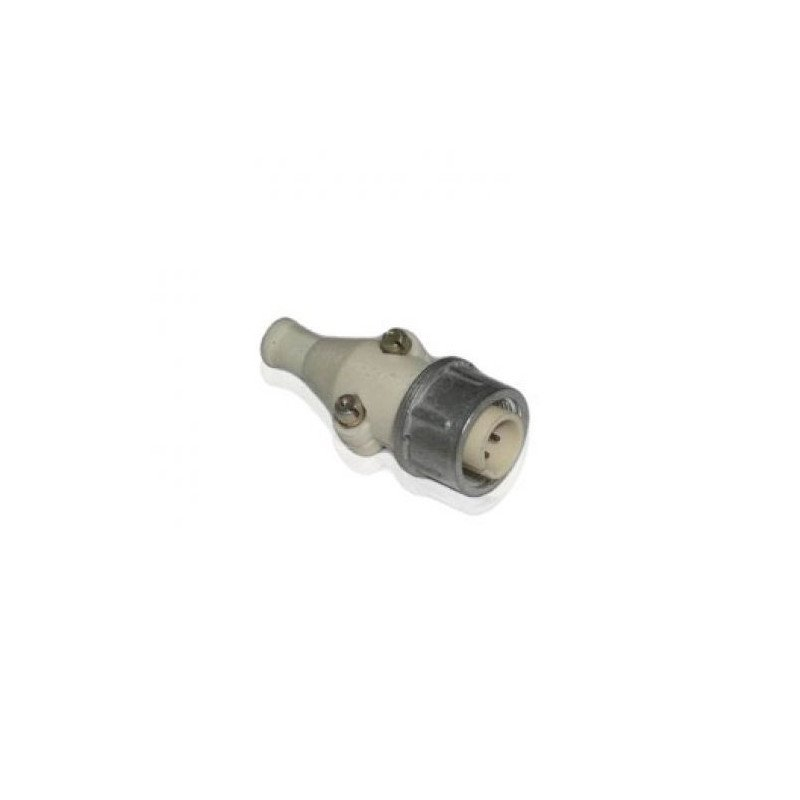

ОНЦ-РГ-09-4/14-B18 вилка

ОНЦ‑РГ‑09‑4/14‑B18 — это цилиндрический низкочастотный приборный разъём серии ОНЦ‑РГ‑09 в вилочном (штырьковом) исполнении с 4 контактами и корпусом условного размера 14; подходит для применения в цепях постоянного и низкочастотного переменного тока до нескольких мегагерц и рассчитан на умеренные токи и механическую нагрузку.

Основные характеристики и конструкция

• Назначение: цилиндрический низкочастотный соединитель для приборной и кабельной коммутации, предназначен для работы в цепях постоянного и переменного тока (частоты до ≈3 МГц).

• Количество и тип контактов: 4 контакта, контакт‑штырь (вилка), диаметр контактов обычно около 1 мм (в зависимости исполнения); контакты — латунь с никелевым покрытием.

• Корпус и исполнение: корпус приборный (блочный), условный размер корпуса 14, материал корпуса — алюминиевый сплав с анодированием (оксидирование), изолятор — пластмасса белого цвета. Буквенное/цифровое окончание маркировки указывает конструктивное исполнение (вид кожуха, кабельная/приборная часть и пр.).

Электрические параметры и допуски

• Максимальное рабочее напряжение: порядка 500 V (для типовых исполнений серии).

• Максимальный рабочий ток на контакт: около 5 A для контактов Ø 1 mm.

• Сопротивление контакта: не более ~50 мОм (для контактов Ø 1 mm).

• Сопротивление изоляции: высокое (на порядок мегомов), в спецификациях типично указывается 5000 MΩ.

Механические и климатические параметры

• Размеры и монтаж: установочные габариты небольшие (примерно корпус ~24×24×25 мм, расстояние между монтажными отверстиями ≈17 мм, диаметр отверстия ≈3.4 мм), монтаж — на панель с резьбовым соединением; метод монтажа электрический — пайка (в зависимости от исполнения).

• Механическая прочность: ресурс порядка сотен циклов состыковки (встречается значение 500 сочленений), стойкость к вибрации и удару по военным/промышленным нормам (широкие диапазоны частот и ускорений в технических данных).

• Температурный диапазон: примерно от −60 °C до +70 °C; климатическое исполнение УХЛ, высокая влажность допускается (до 98% при +25 °C).

Конструктивные варианты и совместимость

• Маркировка: стандартная схема маркировки серии ОНЦ‑РГ‑09 показывает количество контактов, условный размер корпуса, вид (вилка — В, розетка — Р) и конструктивные исполнения (приборная/кабельная часть, наличие кожуха, угол/прямой патрубок и т.д.). Пример: ОНЦ‑РГ‑09‑4/14‑В1Б — вилка блочная без левой резьбы. B18 в коде указывает конкретное исполнение корпуса/патрубка по заводской номенклатуре.

• Аналоги: в документации указывают совместимость или аналоги с сериями 2РМТ, 2РМДТ и др.; при подборе совместимого компонента следует сверять установочные и электрические параметры.

Применение и примечания

• Типичное применение: приборные панели, аппаратура связи и измерений, кабельные соединения в промышленных и военных приборах, где требуются компактные цилиндрические разъёмы с несколькими контактами.

• Особенности при выборе: обращайте внимание на конкретное исполнение маркировки (последующие буквы/цифры определяют, например, наличие кожуха, тип монтажа, блочный или кабельный вариант), на диаметр контактов и ресурс сочленений, а также на соответствие электрических параметров вашему применению.
