ОНЦ-РГ-09-4/14-B1

ОНЦ-РГ-09-4/14-B1 — это отечественный цилиндрический низкочастотный соединитель серии ОНЦ-РГ-09 с 4 рабочими контактами и условным размером корпуса 14, блочного (приборного) исполнения; предназначен для коммутации постоянного и переменного сигналов низкой частоты в широком диапазоне температур.

Назначение и область применения

• Соединитель применяется для электрических цепей постоянного и переменного тока (частоты до нескольких МГц) в радиоэлектронной аппаратуре и приборах общего и специализированного назначения.

• Конструкция рассчитана на монтаж в приборных (блочных) корпусах и для соединения кабелей с приборной частью; сочленение — резьбовое, с одношпоночной поляризацией.

Маркировка и конструкция

• Обозначение ОНЦ-РГ-09-4/14-B1 расшифровывается так: ОНЦ-РГ-09 — серия цилиндрических низкочастотных разъёмов; 4 — число контактов; 14 — условный размер корпуса; буквенный индекс (В/Р) указывает вилку (В) или розетку (Р); цифра «1» — конструктивное исполнение (приборная часть без кожуха); буква «Б» — корпус блочный (приборный) без левой резьбы.

Электрические характеристики

• Номинальное рабочее напряжение — до 500 В.

• Сопротивление контакта: для контактов диаметром 1,0 мм — не более примерно 0,05 Ом; для 1,5 мм — около 0,03 Ом (в зависимости от исполнения).

• Изоляционное сопротивление — типично не менее 5·10^3 МОм (уточняется по конкретной спецификации).

Механические и эксплуатационные параметры

• Диапазон рабочих температур обычно от −60°С до +70°С, ориентирован на долговременную эксплуатацию в суровых условиях.

• Минимальная наработка (ресурс) — порядка 10 000 часов; срок сохраняемости указывается производителем (типично несколько лет при хранении).

• Контакты покрыты никелем; изолятор выполнен из пресс-материалов (в зависимости от конкретного исполнения — АГ‑4 и т.п.).

Материалы и исполнение

• Корпус, как правило, алюминиевый сплав (варианты с пластмассовым исполнением также встречаются в серии).

• Выпуски серии содержат разные конструктивные исполнения: приборные и кабельные части, экранированные/неэкранированные кожухи, угловые/прямые патрубки и т.д.; нужно подбирать по нужной части (кабельная/блочная, вилка/розетка).

Установочные и совместимость

• Важный момент при подборе: приборные и кабельные части имеют разные конструктивные исполнения, поэтому соединять можно только соответствующие пары (кабельная вилка — блочная розетка и т.п.), иначе соединение не будет корректным.

• Для точной механической совместимости и размеров стоит свериться с паспортом или чертежом серии (техническое описание ОНЦ‑РГ‑09 содержит установочные размеры и схемы).

Иллюстрация (пример)

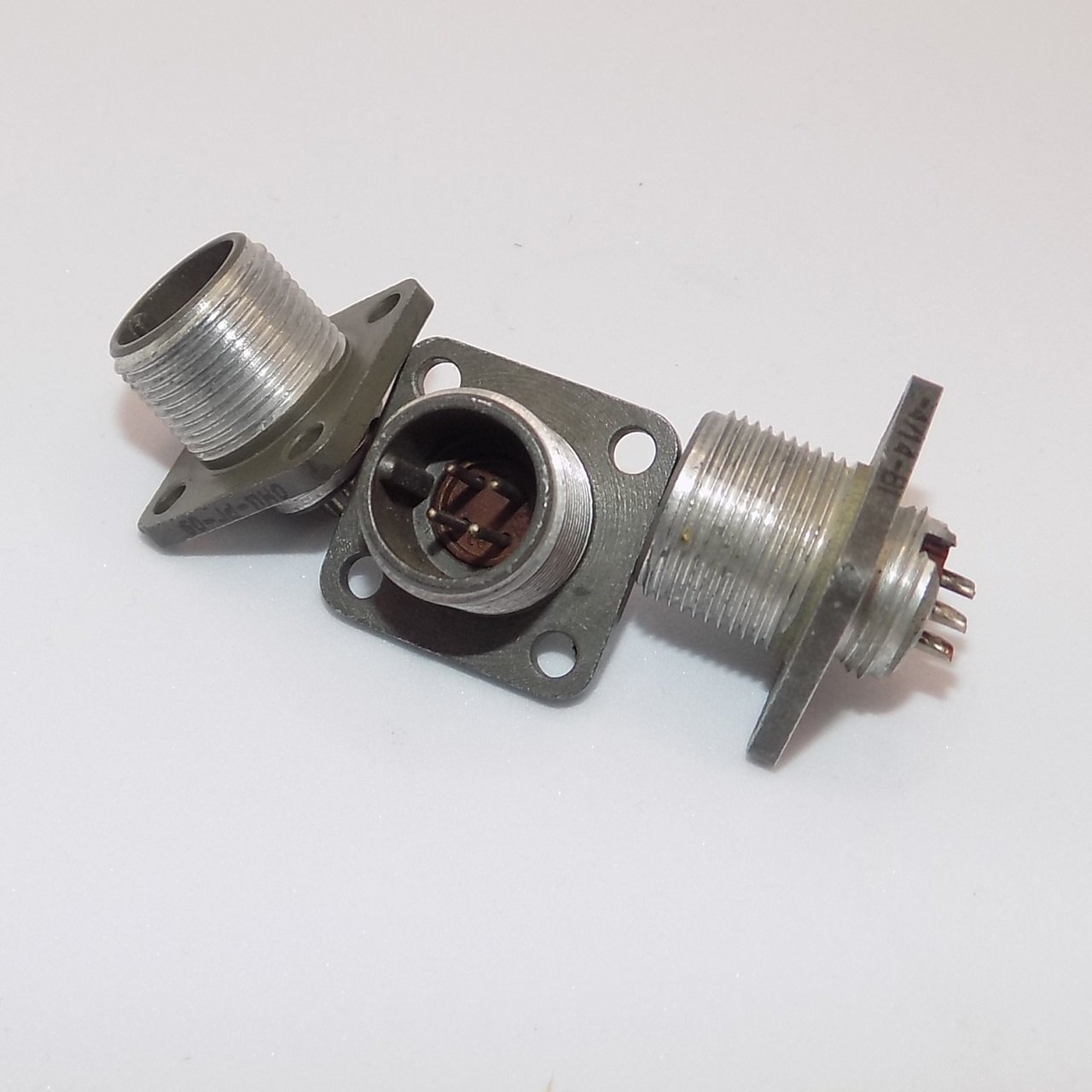

• Типичная конфигурация ОНЦ-РГ-09-4/14-B1 — блочная вилка с четырьмя контактами, фланцевым креплением к приборной панели и резьбовым патрубком для сочленения.

Документация и проверка соответствия

• Для проектирования и монтажа рекомендую пользоваться официальным техническим описанием/паспортом серии ОНЦ-РГ-09 (в нём приведены габаритные размеры, схема контактов, материалы и точные электрические параметры).
