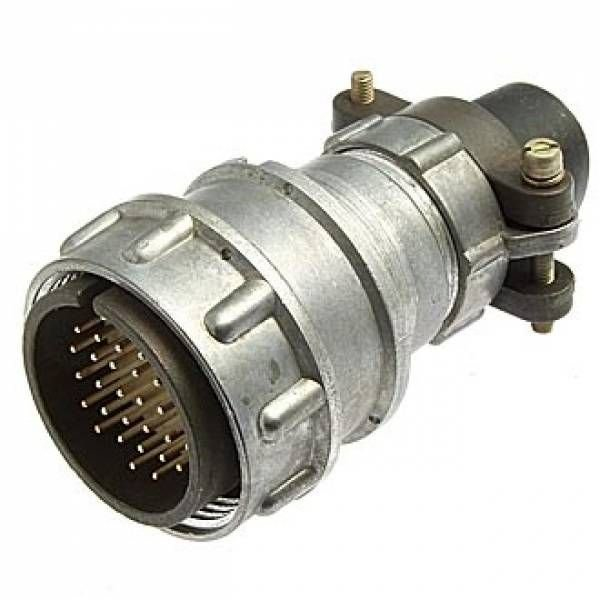

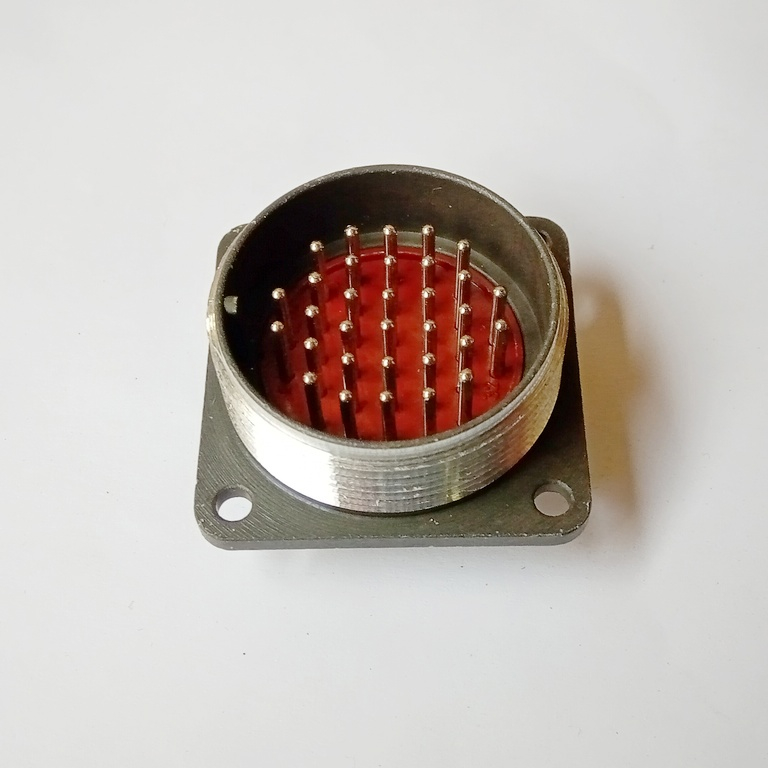

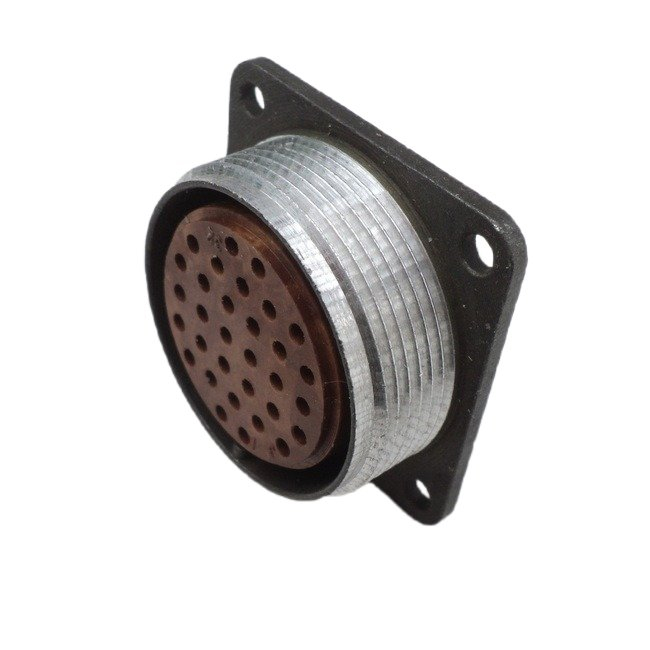

Разъём ОНЦ-РГ-09-32/33-В13 представляет собой цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с напряжением до 500 В и частотой до 3 МГц. Этот разъём состоит из двух частей: вилки и розетки, которые могут быть выполнены как блочными, так и кабельными .

Основные характеристики

• Тип соединителя : ОНЦ-РГ-09
• Количество контактов : 32
• Условный размер корпуса : 33
• Часть соединителя : вилка (обозначается буквой "В")
• Конструктивное исполнение : Кабельная часть экранированная с прямым кожухом (патрубком) .

Конструкция и материалы

Разъём имеет резьбовое соединение с однош Оночной поляризацией корпусов. Контакты покрыты никелем, что обеспечивает хорошую проводимость и защиту от коррозии. Сопротивление контакта при диаметре 1,0 мм не превышает 0,05 Ом, а при диаметре 1,5 мм — 0,03 Ом .

Применение

Разъёмы ОНЦ-РГ-09-32/33-В13 широко используются в различных электро-, радио- и контрольно-измерительных приборах. Их конструкция позволяет надежно соединять электрические цепи, обеспечивая стабильную работу оборудования .

Заключение

Разъём ОНЦ-РГ-09-32/33-В13 является надежным решением для подключения электрических устройств в условиях, требующих устойчивости к внешним воздействиям и высокой надежности соединения.
