Назначение и область применения

ОНЦ-РГ-09-32/33-В12 «1» представляет собой цилиндрический низкочастотный малогабаритный электрический соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц и рабочим напряжением до 500 В. Устройство относится к категории ОНЦ и используется в составе радиоэлектронной аппаратуры, контрольно-измерительного оборудования, промышленной автоматики и других систем, где требуется надёжное разъёмное соединение с резьбовой фиксацией и одношпоночной поляризацией корпусов.

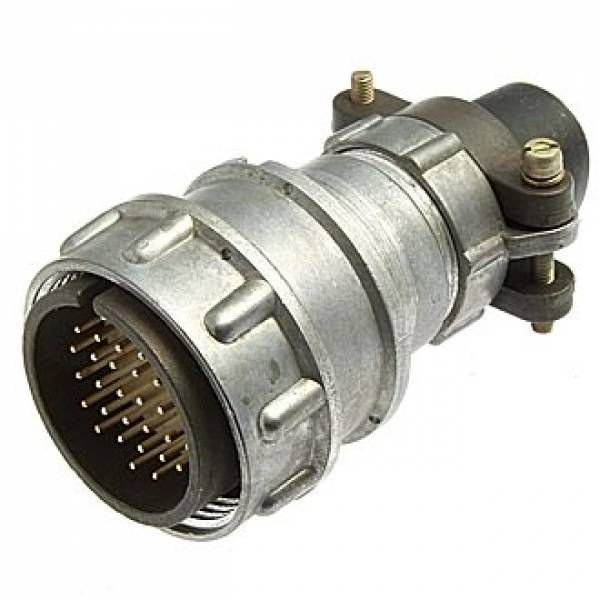

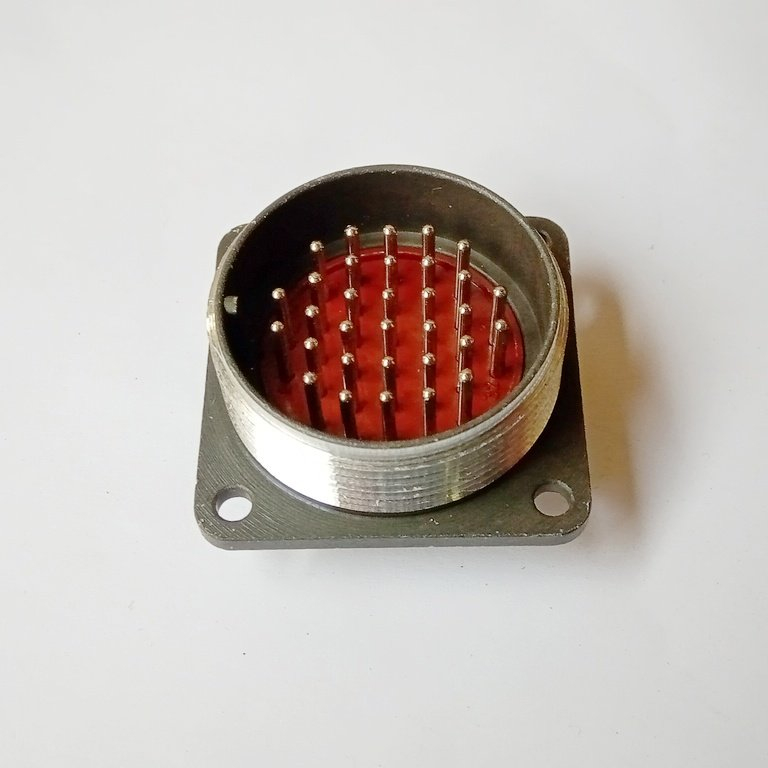

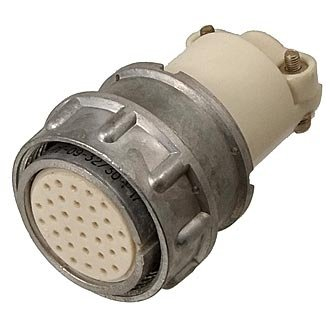

Конструкция соединителя состоит из двух ответных частей — вилки (обозначение «В» в маркировке) и розетки. Обе части могут выполняться в блочном (приборном) или кабельном варианте, что обеспечивает гибкость при монтаже как на панели оборудования, так и в разрыве кабельных линий. Артикул изделия — 40534.

Технические характеристики и конструктивные особенности

Соединитель имеет 32 контакта и условный размер корпуса 33, при этом первая цифра после слеша в обозначении указывает размер монтажного отверстия. Резьбовое сочленение гарантирует плотное и стабильное соединение частей, исключающее самопроизвольное расчленение при вибрационных и ударных нагрузках. Одношпоночная поляризация корпусов предотвращает неправильную стыковку вилки и розетки относительно друг друга.

Подтверждённые электрические параметры изделия:

• максимальный рабочий ток на один контакт — до 10 А;
• сопротивление контактов — от 30 до 50 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• рабочее напряжение — до 500 В;
• диапазон рабочих частот — до 3 МГц.

Конструктивное исполнение 12 подразумевает приборную часть неэкранированную с прямым кожухом (патрубком) и кабельную часть. Такое исполнение упрощает монтаж на корпусах приборов и прокладку кабельных жгутов в стеснённых условиях.

Условия эксплуатации

Изделие рассчитано на работу в умеренном и холодном климате (климатическое исполнение УХЛ) при температуре окружающей среды от минус 60 до плюс 70 градусов Цельсия. Гарантированная наработка составляет 10000 часов, а допустимое количество сочленений-расчленений — 500 циклов, что обеспечивает длительный срок службы при регулярном обслуживании и коммутации.

Соединитель сохраняет работоспособность при воздействии внешних механических факторов:

• вибрационные нагрузки — до 5000 Гц с ускорением 100 метров на секунду в квадрате;
• одиночные удары — до 1500 метров на секунду в квадрате;
• многократные удары — до 400 метров на секунду в квадрате;
• пониженное атмосферное давление — до 5,3 на 10 в минус четвёртой степени Па.

Расшифровка обозначения

Маркировка ОНЦ-РГ-09-32/33-В12 «1» содержит следующие элементы: ОНЦ-РГ-09 — тип соединителя (низкочастотный цилиндрический), 32 — число контактов, 33 — условный размер корпуса, В — вилка, 12 — конструктивное исполнение (приборная часть неэкранированная с прямым кожухом и кабельная часть). Индекс «1» в кавычках обозначает приёмку «1», год выпуска изделия относится к периоду 76–79.

Соединитель предназначен для применения в аппаратуре, где важны компактные габариты, устойчивость к механическим воздействиям и стабильность электрических параметров в широком диапазоне температур. Конструкция с резьбовым сочленением и поляризацией корпусов обеспечивает надёжность соединения в условиях вибрации и ударов, характерных для промышленного и бортового оборудования.
