Назначение соединителя

ОНЦ-РГ-09-32/33-В1 «5» — цилиндрический низкочастотный электрический соединитель, предназначенный для коммутации цепей постоянного и переменного тока с напряжением до 500 В и частотой до 3 МГц. Изделие применяется для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры общего назначения, где требуется надёжный механический контакт и стабильные электрические параметры на протяжении всего срока службы.

Артикул товара — 7383. Категория — ОНЦ. Приёмка — «5», что подтверждает соответствие изделия установленным требованиям по данной категории приёмки. Производитель в предоставленных данных не указан.

Конструкция и исполнение

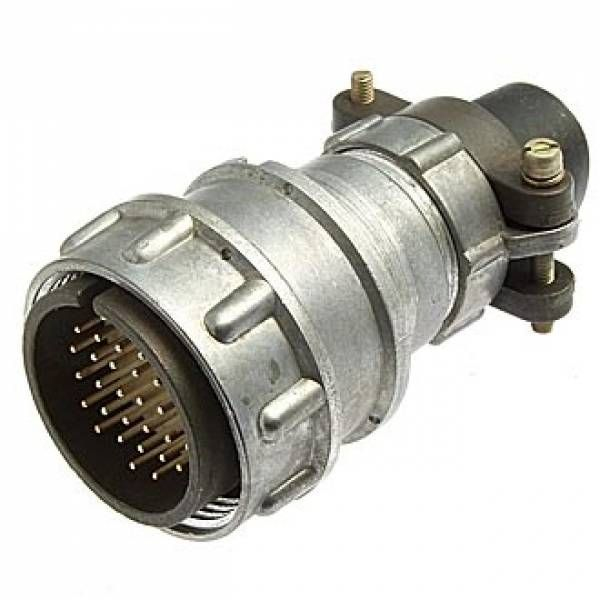

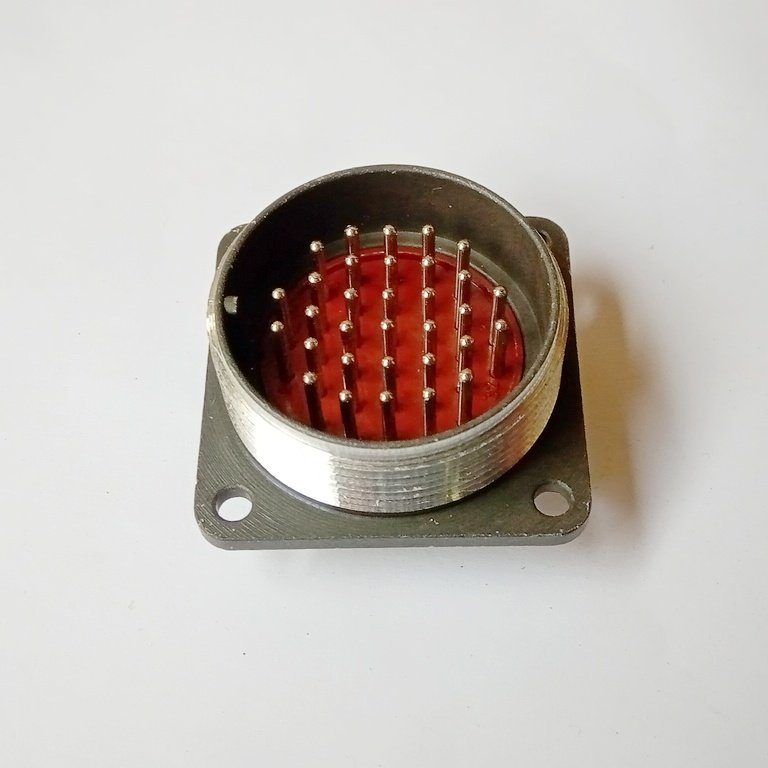

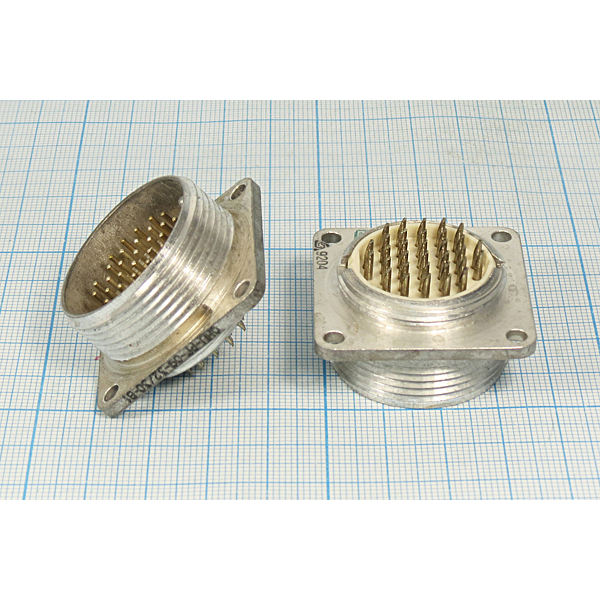

Соединитель выполнен в цилиндрическом корпусе и состоит из двух частей — вилки и розетки, которые могут быть как блочными (приборными), так и кабельными. Сочленение частей осуществляется резьбовым способом с одношпоночной поляризацией корпусов, что исключает неправильное подключение и обеспечивает механическую фиксацию при эксплуатации в условиях вибрации и умеренных нагрузок.

Основные параметры конструкции

• Тип: ОНЦ-РГ-09
• Количество контактов: 32
• Условный размер корпуса: 33
• Исполнение части соединителя: В — вилка
• Материал покрытия контактов: никель

Никелевое покрытие контактов обеспечивает хорошую электрическую проводимость и защиту от коррозии, что важно для долговременной работы в составе промышленного и связного оборудования.

Технические характеристики

Электрические и эксплуатационные параметры соединителя регламентированы и подтверждены в рамках заявленной категории приёмки «5».

• Максимальный рабочий ток на контакт: не более 10 А
• Сопротивление контактов для диаметра 1,0 мм: не более 50 мОм
• Сопротивление контактов для диаметра 1,5 мм: не более 30 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Количество циклов соединения и разъединения: до 500 раз
• Температурный диапазон эксплуатации: от минус 60 °C до плюс 70 °C

Указанные значения позволяют использовать соединитель как в составе стационарной аппаратуры, так и в оборудования, работающем при пониженных и повышенных температурах в пределах заявленного диапазона.

Применение

Разъёмы ОНЦ-РГ-09-32/33-В1 «5» находят применение в электронной аппаратуре общего назначения, промышленных устройствах, а также в системах связи и управления. Благодаря резьбовому сочленению и поляризации корпусов они подходят для участков, где требуется устойчивое к вибрации и случайным расчленениям подключение.

Соединители рассчитаны на монтаж с экранированными или неэкранированными кабелями, что делает их универсальными для различных условий эксплуатации. Возможность использования как блочных, так и кабельных частей позволяет компоновать как приборные панели, так и кабельные сборки внутри одного типа соединителя.

Эксплуатационные ограничения

При применении соединителя следует учитывать максимальный рабочий ток на контакт, который не должен превышать 10 А, а также допустимое напряжение до 500 В и частоту до 3 МГц. Ресурс сочленений ограничен 500 циклами, поэтому изделие ориентировано в первую очередь на соединения, не требующие частой коммутации. Температурный диапазон от минус 60 °C до плюс 70 °C определяет допустимые условия размещения аппаратуры.

Комплектация, страна производства, гарантийные условия и сведения о сертификатах в предоставленных данных не указаны, поэтому в описании не приводятся.
