Назначение соединителя ОНЦ-РГ-09-32/33-Р1 «5»

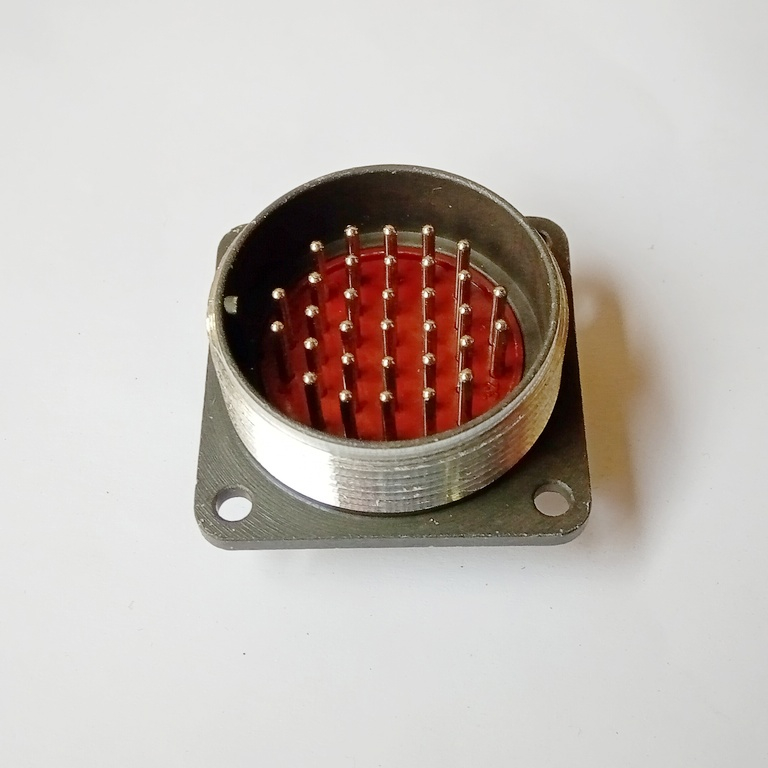

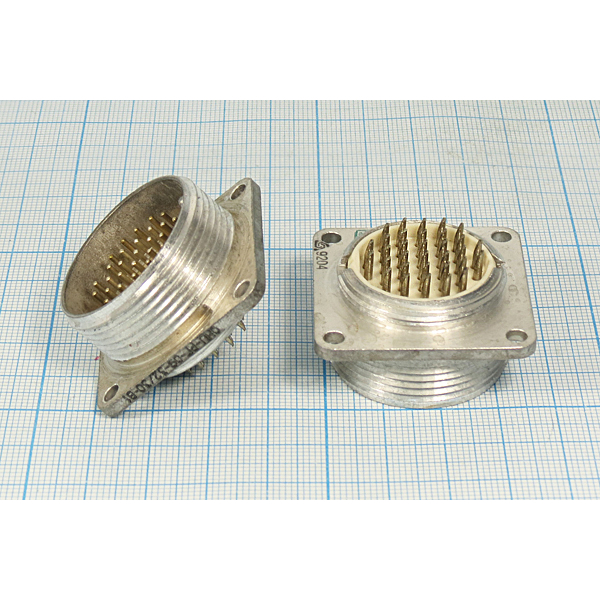

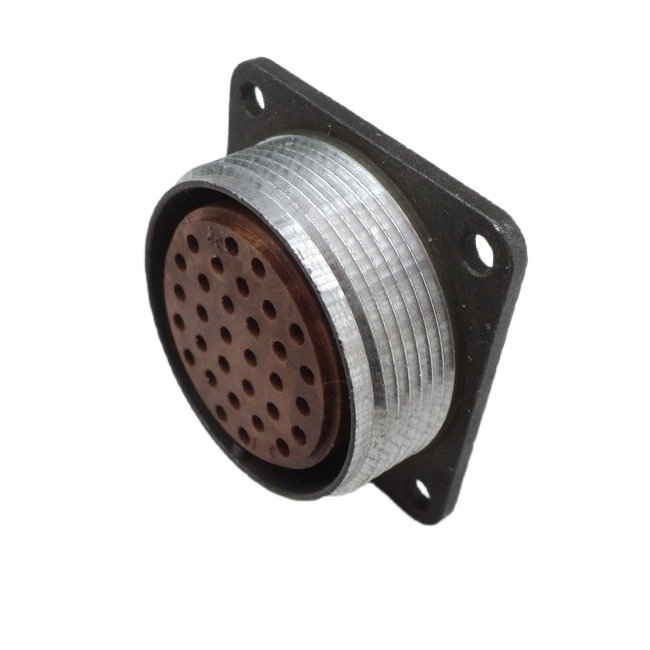

ОНЦ-РГ-09-32/33-Р1 «5» — это малогабаритный цилиндрический низкочастотный соединитель с резьбовой фиксацией, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 500 В. Изделие представляет собой розетку приборную без кожуха (без патрубка) и применяется для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры общего назначения.

Соединитель относится к серии ОНЦ-РГ-09 и выпускается в климатическом исполнении УХЛ, рассчитанном на эксплуатацию в условиях умеренного и холодного климата. Монтаж объёмный пайкой, внутренний. Приёмка изделия — «5».

Артикул: 7385. Категория: ОНЦ. Производитель в предоставленных данных не указан.

Расшифровка обозначения

• ОНЦ-РГ-09 — базовый тип соединителя;
• 32 — количество контактов;
• 33 — условный размер корпуса (вариация от стандартного 30 в некоторых моделях);
• Р — розетка (В — для вилки);
• 1 — конструктивное исполнение: приборная часть без кожуха.

Конструктивные особенности

Соединители серии ОНЦ-РГ-09 негерметичные и состоят из вилки и розетки, которые могут быть приборными или кабельными. В данной позиции реализована розетка приборная без кожуха. Конструкция предусматривает одношпоночную поляризацию, что обеспечивает правильную ориентацию ответной части при сочленении и исключает ошибку подключения.

Контактное покрытие — никель. Корпус цилиндрический малогабаритный, фиксация сочленённого положения резьбовая. Такое исполнение характерно для соединителей, применяемых в компактных электронных блоках, где важны малые габариты и надёжная механическая фиксация.

Технические характеристики

• Максимальный ток на контакт: 5–10 А;
• Рабочая температура: от минус 60 до плюс 70 °C;
• Рабочее напряжение: до 500 В;
• Рабочая частота: до 3 МГц;
• Вибрация синусоидальная: 1–5000 Гц при ускорении до 100 метров на секунду в квадрате;
• Удары: до 1500 метров на секунду в квадрате;
• Наработка: минимум 10000 часов, в облегчённом режиме — до 100000 часов;
• Число сочленений-расчленений: 500;
• Срок хранения: 6 лет.

Применение и условия эксплуатации

ОНЦ-РГ-09-32/33-Р1 «5» применяется для коммутации электрических цепей в узлах и блоках электронной аппаратуры общего назначения. Соединитель подходит для внутреннего монтажа объёмной пайкой, то есть для установки внутри приборов и блоков, где отсутствует необходимость в защите от внешних воздействующих факторов.

Климатическое исполнение УХЛ допускает работу изделия в условиях умеренного и холодного климата. Диапазон рабочих температур от минус 60 до плюс 70 °C позволяет использовать соединитель в аппаратуре, эксплуатируемой как в отапливаемых помещениях, так и на открытом воздухе в соответствующих климатических зонах.

Благодаря малогабаритному цилиндрическому корпусу и резьбовой фиксации соединитель удобен для применения в компактных устройствах, где требуется надёжное удержание ответной части и устойчивость к вибрационным и ударным нагрузкам. Негерметичное исполнение означает, что изделие не предназначено для работы в условиях повышенной влажности, прямого воздействия воды или агрессивных сред без дополнительной защиты.

Комплектация и важные замечания

В предоставленных данных комплектация не указана. Изделие поставляется как розетка приборная без кожуха. Ответная часть — вилка — в комплект не входит, если иное не оговорено отдельно.

При подборе ответной части следует учитывать тип соединителя ОНЦ-РГ-09, количество контактов 32, условный размер корпуса 33 и одношпоночную поляризацию. Для монтажа применяется объёмная пайка. Приёмка «5» подтверждает соответствие изделия установленным требованиям для данной категории.
