Назначение

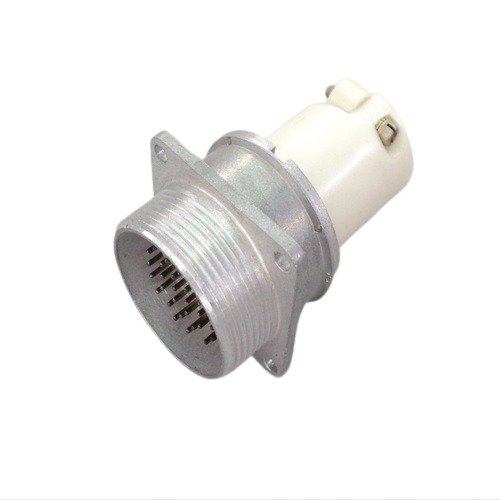

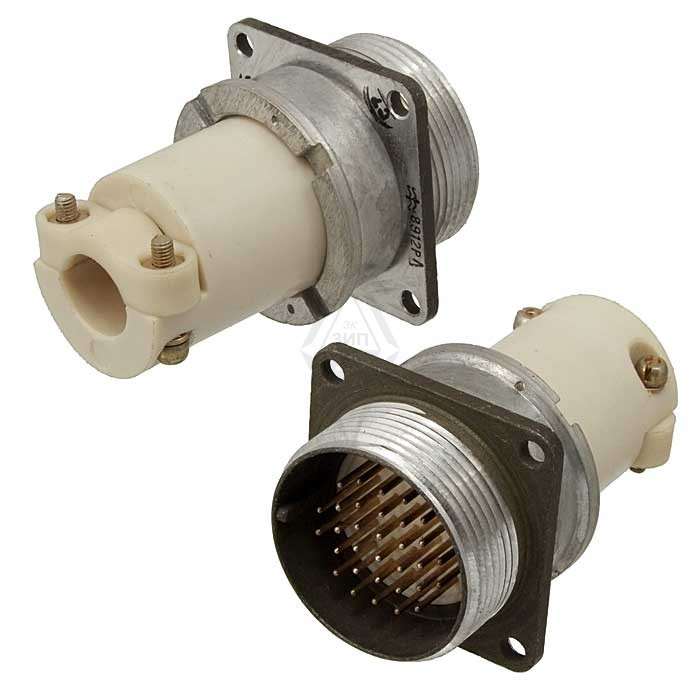

ОНЦ-РГ-09-32/30-В6 «5» — цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока. Разъём применяется при напряжении до 500 В и частоте до 3 МГц. Изделие относится к категории ОНЦ и выпускается под артикулом 7375.

Соединитель предназначен для коммутации электрических цепей в составе радиоэлектронной аппаратуры, приборов и кабельных сборок. Конструкция допускает эксплуатацию в широком диапазоне температур, что делает его пригодным как для стационарного оборудования, так и для техники, работающей в сложных климатических условиях.

Технические характеристики

• Тип соединителя: ОНЦ-РГ-09.
• Количество контактов: 32.
• Условный размер корпуса: 30.
• Часть соединителя: вилка (исполнение В).
• Рабочее напряжение: до 500 В.
• Рабочая частота: до 3 МГц.
• Рабочая температура: от минус 60 градусов Цельсия до плюс 70 градусов Цельсия.
• Покрытие контактов: никель.
• Приемка: «5».

Перечисленные параметры определяют область применения изделия и допустимые режимы работы. Значение приемки «5» указывает на соответствие изделия требованиям, предъявляемым к данной категории продукции.

Конструктивное исполнение

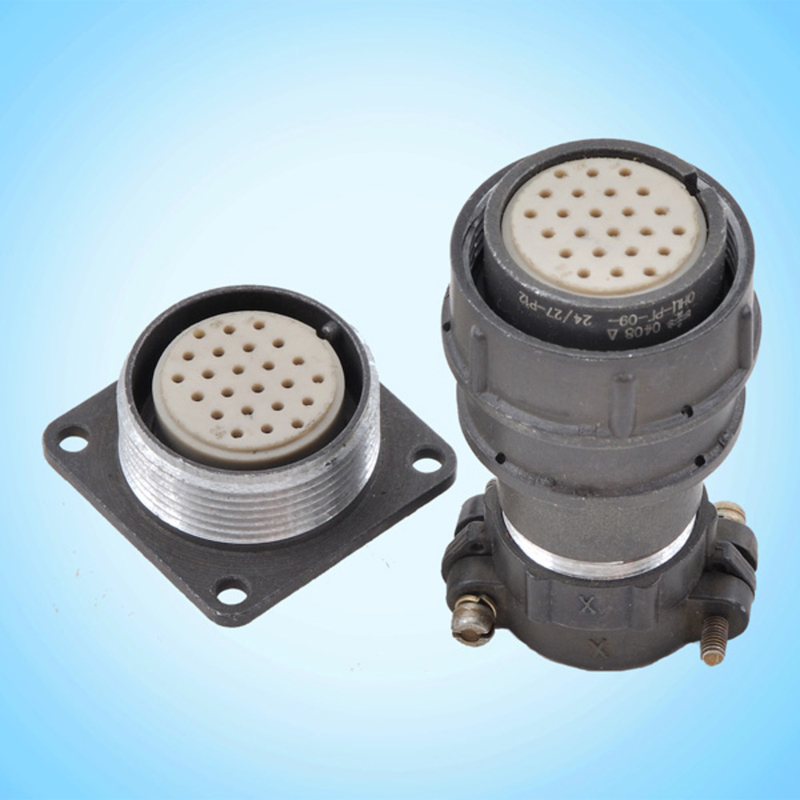

Разъём состоит из двух частей — вилки и розетки, которые могут быть как блочными, так и кабельными. Соединение частей осуществляется резьбовым способом с одноиночной поляризацией корпусов, что исключает неправильную стыковку и обеспечивает надёжный электрический контакт.

Предусмотрены различные варианты исполнения, включая приборную часть и кабельную часть с прямыми или угловыми патрубками. Такое разнообразие позволяет применять соединитель в аппаратуре с разной компоновкой и подводить кабель под удобным углом.

Сопротивление контактов

Электрическое сопротивление контактов нормируется в зависимости от их диаметра:

• для диаметра 1,0 мм — не более 0,05 Ом;
• для диаметра 1,5 мм — не более 0,03 Ом.

Низкое и стабильное переходное сопротивление обеспечивает минимальные потери и нагрев в местах соединения даже при длительной работе под нагрузкой.

Применение

Разъёмы серии ОНЦ-РГ-09 широко применяются в различных отраслях, включая электронику и электротехнику, благодаря своей надёжности и универсальности. Их используют для подключения блоков и модулей, для соединения приборов с кабельными линиями, а также в составе многожильных кабельных сборок.

Благодаря рабочему диапазону температур от минус 60 до плюс 70 градусов Цельсия и допустимому напряжению до 500 В соединитель востребован в аппаратуре, эксплуатируемой в неотапливаемых помещениях и на открытом воздухе. Устойчивость к поляризации и резьбовое крепление снижают риск случайного рассоединения при вибрации.

Для правильного подбора изделия следует учитывать число контактов, условный размер корпуса и тип части соединителя. Модификация ОНЦ-РГ-09-32/30-В6 «5» сочетает 32 контакта, корпус условного размера 30 и исполнение вилки, что делает её подходящей для ответственных цепей передачи сигнала и питания в составе комплексных электротехнических систем.
