Назначение

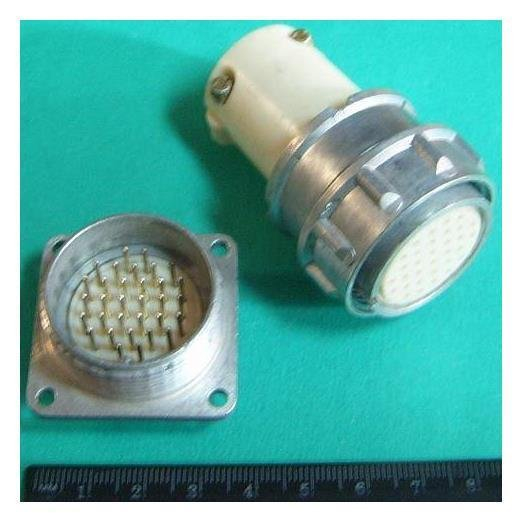

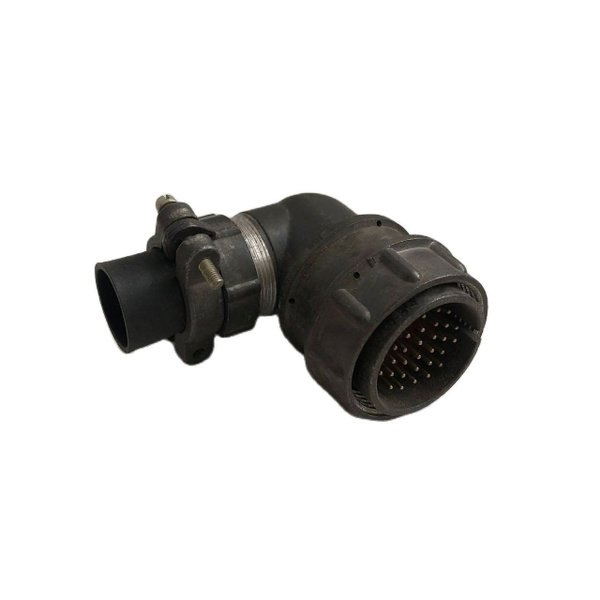

Цилиндрический низкочастотный разъём ОНЦ-РГ-09-32/30-В1Б предназначен для соединения электрических цепей в узлах электронной аппаратуры. Изделие относится к серии ОНЦ-РГ-09 и применяется в цепях постоянного и переменного тока с частотой до 3 МГц. Разъём имеет кабельный корпус и обеспечивает надёжное сочленение при резьбовой фиксации.

Технические характеристики

Основные параметры разъёма:

• Количество контактов: 32
• Диаметр контактов: 1 мм
• Диаметр посадочного отверстия: 30 мм
• Максимальное рабочее напряжение: до 500 В
• Сопротивление изоляции: не менее 5000 МОм
• Количество сочленений/расчленений: до 500
• Рабочий интервал температур: от -60 до +70 °C
• Минимальная наработка: 10000 часов
• Срок сохраняемости: 6 лет

Разъём рассчитан на использование в климатическом исполнении УХЛ.

Электрические параметры

Разъём допускает эксплуатацию в цепях с рабочим напряжением до 500 В. Сопротивление изоляции между контактами и корпусом составляет не менее 5000 МОм, что гарантирует высокую надёжность электрического разделения цепей.

Механические и эксплуатационные параметры

Конструкция разъёма выдерживает не менее 500 циклов сочленения и расчленения. Минимальная наработка на отказ — 10000 часов. Срок сохраняемости изделия в упаковке — 6 лет. Диапазон рабочих температур от -60 до +70 °C позволяет применять разъём в жёстких климатических условиях, включая холодные регионы.

Конструкция и материалы

Корпус разъёма выполнен из алюминиевого сплава АЛ-11, что обеспечивает малый вес и достаточную механическую прочность. Изолятор изготовлен из пресс-материала АГ-4, обладающего высокими диэлектрическими свойствами и стойкостью к температурным воздействиям. Контакты имеют никелевое покрытие, защищающее от коррозии и обеспечивающее стабильное переходное сопротивление.

Изделие представляет собой вилку (обозначение «В») с конструктивным исполнением «1» — приборная часть без кожуха, и «Б» — блочный корпус без резьбы. Разъём негерметичный и имеет резьбовую фиксацию сочленения.

В каталоге изделие также имеет краткое обозначение 2РМ30Б32Ш1В1Б.

Применение

Разъёмы серии ОНЦ-РГ-09 широко используются в электро-, радио- и контрольно-измерительных приборах для соединения и разъединения цепей общего назначения. Благодаря низкочастотному диапазону до 3 МГц и высокому рабочему напряжению, данный разъём подходит для подключения кабельных сборок, блоков питания, измерительных модулей и других узлов аппаратуры. Климатическое исполнение УХЛ допускает эксплуатацию в условиях умеренного и холодного климата.

Год выпуска по данным каталога: 1988–1989.
