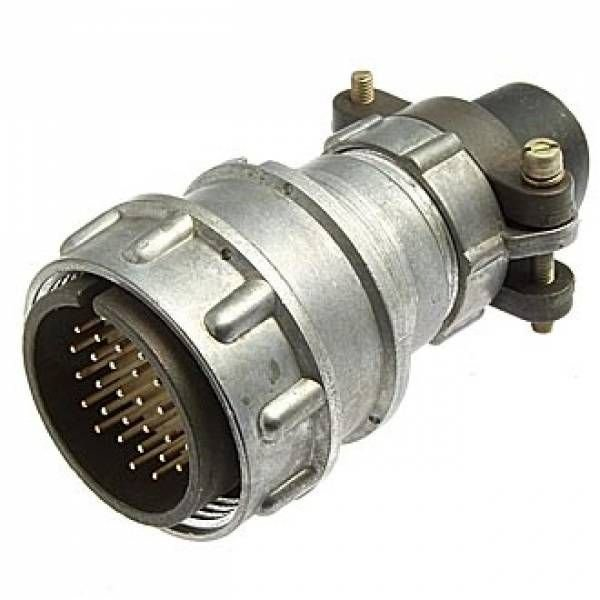

ОНЦ-РГ-09-32/30-В17 90.95г
Технические характеристики
ОНЦ-РГ-09-32/30-В17
ОНЦ-РГ-09-32/30-В17 представляет собой кабельную вилку из серии низкочастотных цилиндрических соединителей ОНЦ-РГ-09 советского производства. Она предназначена для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.
Основные характеристики
Соединитель имеет 32 контакта диаметром 1 мм с покрытием никелем и сопротивлением не более 50 мОм. Номинальное напряжение составляет 500 В, рабочий ток — 5 А.
Условный размер корпуса — 30, метод сочленения — резьбовой с одношпоночной поляризацией, монтаж — объемный на неэкранированный кабель с прямым патрубком.
Габаритные размеры — 60×39×39 мм, масса — 49 г, материал вставки — пластмасса, цвет — серый.
Условия эксплуатации
Рабочий диапазон температур — от -60 до +70 °C, относительная влажность до 98% при +25 °C, атмосферное давление от 133,32×10⁻¹² Па до 50,6×10⁴ Па. Климатическое исполнение — УХЛ (умеренный и холодный климат).
Соединитель выдерживает ускорение удара до 1500 м/с² (одиночный) и 400 м/с² (многократный), ресурс — 500 циклов сочленения/расчленения.
Сопротивление изоляции — не менее 5000 МОм.
Описание
Назначение соединителя ОНЦ-РГ-09-32/30-В17
ОНЦ-РГ-09-32/30-В17 — кабельная вилка из серии низкочастотных цилиндрических соединителей ОНЦ-РГ-09 советского производства. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Вилка применяется для объёмного монтажа на неэкранированный кабель и образует разъёмное соединение с ответной частью серии ОНЦ-РГ-09 условного размера 30.
Артикул изделия — 40529. Товар относится к категории ОНЦ. Конструкция выполнена в климатическом исполнении УХЛ, что допускает эксплуатацию в условиях умеренного и холодного климата.
Электрические характеристики
Соединитель имеет 32 контакта диаметром 1 мм с никелевым покрытием. Сопротивление контакта составляет не более 50 мОм. Номинальное напряжение — 500 В, рабочий ток — 5 А. Сопротивление изоляции — не менее 5000 МОм.
- Количество контактов — 32.
- Диаметр контакта — 1 мм, покрытие — никель.
- Сопротивление контакта — не более 50 мОм.
- Номинальное напряжение — 500 В.
- Рабочий ток — 5 А.
- Сопротивление изоляции — не менее 5000 МОм.
Конструктивные особенности
Условный размер корпуса — 30. Метод сочленения — резьбовой с одношпоночной поляризацией, что обеспечивает правильную ориентацию контактов при сборке соединения. Монтаж выполняется объёмным способом на неэкранированный кабель с прямым патрубком.
Габаритные размеры изделия составляют 60 на 39 на 39 мм, масса — 49 г.
