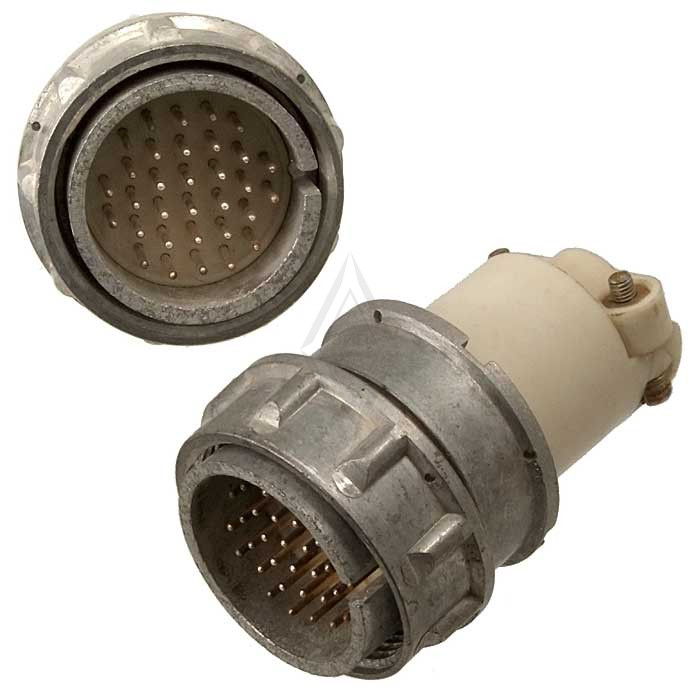

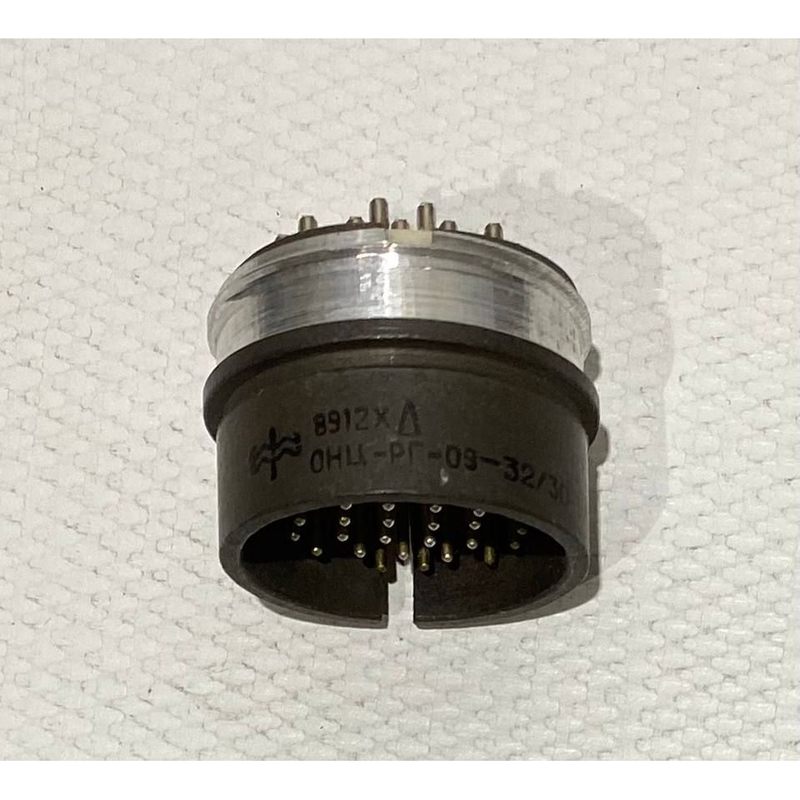

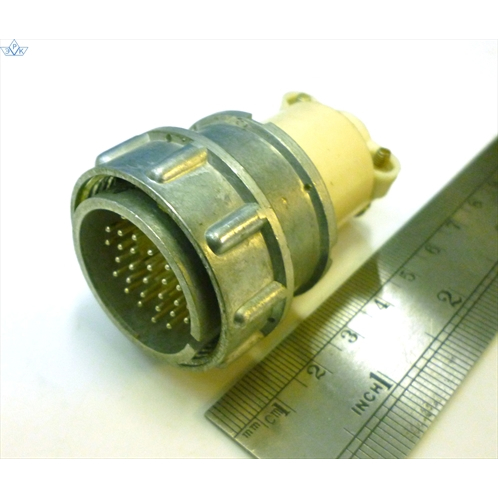

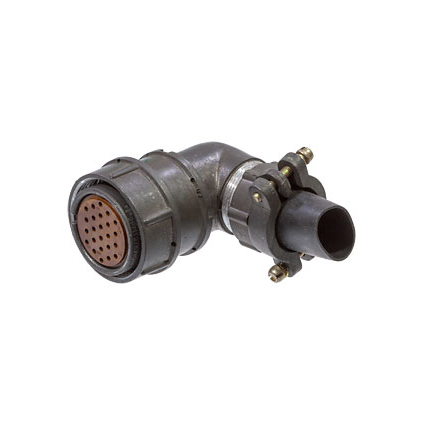

Назначение соединителя ОНЦ-РГ-09-32/30-В17

ОНЦ-РГ-09-32/30-В17 — низкочастотный цилиндрический соединитель серии ОНЦ-РГ-09, изготовленный в виде кабельной вилки с пластмассовым корпусом. Изделие предназначено для электрического соединения кабельных линий с приборными блоками и узлами радиоэлектронной, промышленной и телекоммуникационной аппаратуры. Соединитель обеспечивает надёжную коммутацию цепей при воздействии вибрации, перепадов температуры и других эксплуатационных нагрузок, характерных для работы оборудования в жёстких климатических условиях.

Подтверждённые особенности и технические параметры

Ниже приведены характеристики, заявленные для данной модели соединителя. Значения следует учитывать при подборе разъёма под конкретную схему и условия монтажа.

• Число контактов — 32, диаметр контактов обычно составляет около 1 мм.
• Условный размер корпуса — 30 мм; монтаж выполняется в посадочное отверстие соответствующего диаметра.
• Сочленённое положение фиксируется резьбовым соединением, что исключает самопроизвольное расчленение.
• Максимальное рабочее напряжение — до 500 В постоянного и переменного тока.
• Предельная рабочая частота — до 3 МГц.
• Рабочий температурный диапазон — от минус 60 до плюс 70 градусов Цельсия.
• Сопротивление изоляции между контактами и корпусом — не менее 5000 МОм.
• Минимальная наработка — порядка 10 000 часов.
• Ресурс сочленений-расчленений — до 500 циклов.
• Срок сохраняемости изделия до начала эксплуатации — около 6 лет.

Конструкция и расшифровка обозначения

Обозначение «В17» указывает на то, что перед нами вилка с кабельной частью, выполненной в пластмассовом исполнении, без экранирующего кожуха и патрубка. Пластмассовый корпус снижает массу изделия и исключает образование гальванической связи с металлическими элементами конструкции оборудования.

Цилиндрическая форма корпуса с условным размером 30 мм позволяет устанавливать соединитель в стандартизированное посадочное отверстие и стыковать его с ответной частью серии ОНЦ-РГ-09. Резьбовая фиксация сочленённого положения важна для тех применений, где кабельная линия подвергается механическим воздействиям: вибрации, случайным зацепам, подвижкам при обслуживании аппаратуры.

Область применения

Соединитель применяется в электрических цепях радиоэлектронного, промышленного и телекоммуникационного оборудования. Типичные задачи — подключение кабельных линий к приборным блокам, коммутация жгутов внутри шкафов и стоек, организация разъёмных соединений в устройствах, работающих при пониженных и повышенных температурах.

Благодаря рабочему диапазону от минус 60 до плюс 70 градусов Цельсия и высокому сопротивлению изоляции разъём подходит для аппаратуры, эксплуатируемой в неотапливаемых помещениях, на открытых площадках и в других условиях с выраженными климатическими нагрузками. Число контактов, равное 32, позволяет передавать через один корпус несколько независимых сигнальных и питающих цепей при напряжении до 500 В.

Рекомендации по подбору и монтажу

Перед установкой следует убедиться, что посадочное отверстие соответствует условному размеру корпуса 30 мм, а ответная часть совместима по типу и числу контактов. При монтаже важно обеспечить плотную затяжку резьбовой фиксации и не превышать предельную частоту 3 МГц для передаваемых сигналов. Соблюдение ресурса сочленений-расчленений до 500 циклов и минимальной наработки порядка 10 000 часов достигается при эксплуатации изделия в заявленном температурном диапазоне и при отсутствии механических перегрузок, превышающих расчётные.

Артикул изделия — 7373, категория — ОНЦ. Производитель в предоставленных данных не указан, поэтому при заказе уточняйте этот параметр отдельно.
