Назначение соединителя ОНЦ-РГ-09-32/30-В14

ОНЦ-РГ-09-32/30-В14 представляет собой кабельную вилку цилиндрического низкочастотного малогабаритного разъёма, предназначенную для применения в электрических, радио- и контрольно-измерительных приборах. Соединитель обеспечивает коммутацию электрических цепей постоянного и переменного тока с напряжением до 500 В и частотой до 3 МГц. Изделие относится к функциональной группе соединителей, функциональный тип — цилиндрический.

Вилка предназначена для внутреннего монтажа и выпускается в климатическом исполнении УХЛ в соответствии с техническими условиями бР0.364.082ТУ. Приемка изделия — «5».

Конструктивные особенности и расшифровка обозначения

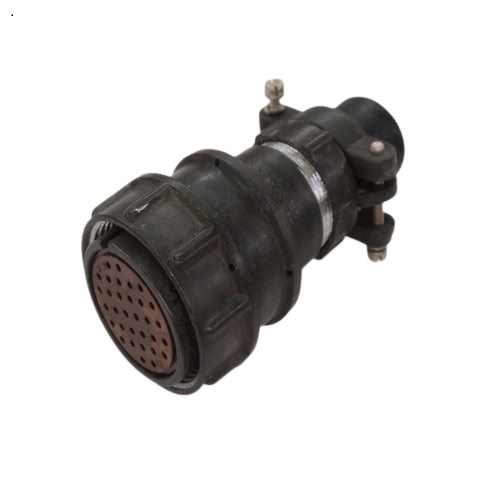

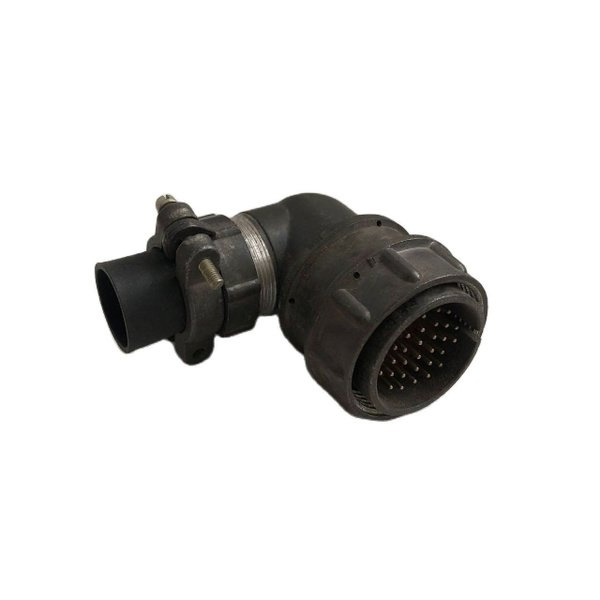

Соединение резьбовое, поляризация корпуса одношпоночная, что обеспечивает правильную ориентацию ответных частей при сочленении. Контакты покрыты никелем. Конструкция предусматривает угловой кожух (патрубок), а кабельная часть выполнена неэкранированной.

Условное обозначение содержит следующие сведения:

• ОНЦ-РГ-09 — тип соединителя: соединитель цилиндрический низкочастотный малогабаритный;
• 32 — количество контактов;
• 30 — условный размер корпуса;
• В — вилка;
• 14 — кабельная часть неэкранированная с угловым кожухом (патрубком).

Часть соединителей ОНЦ-РГ-09 имеет общую схему расположения контактов с соединителями 2РМТ, другая часть — с соединителями 2РМДТ по ГЕ0364.126ТУ. Возможна эксплуатация с металлическими заглушками серии 2РМТ.

Технические характеристики

Основные параметры изделия приведены ниже:

• номинальное напряжение — 500 В переменного тока;
• рабочий ток — 5 А;
• сопротивление контактов — не более 50 мОм для контактов диаметром 1,0 мм;
• сопротивление изоляции — 5000 МОм;
• диапазон рабочих температур — от минус 60 до плюс 70 градусов Цельсия;
• габаритные размеры — 55 на 39 на 70 мм;
• масса изделия — 61,9 г.

Применение и условия эксплуатации

Соединитель применяется для внутреннего монтажа в электро-, радио- и контрольно-измерительных приборах, где требуется компактное резьбовое соединение с числом контактов 32 и стойкость к широкому диапазону температур. Исполнение УХЛ и рабочий диапазон от минус 60 до плюс 70 градусов Цельсия допускают эксплуатацию в условиях умеренного и холодного климата.

Благодаря совместимости схем расположения контактов с соединителями серий 2РМТ и 2РМДТ, а также возможности использования металлических заглушек серии 2РМТ, вилка может применяться в составе существующих соединительных узлов без изменения ответных частей. Артикул изделия — 7372, категория — ОНЦ. Производитель в предоставленных данных не указан.
