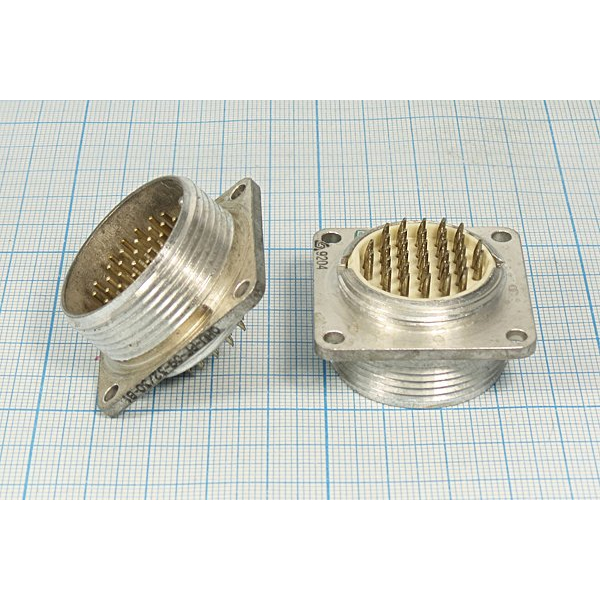

ОНЦ-РГ-09-32/30-В13

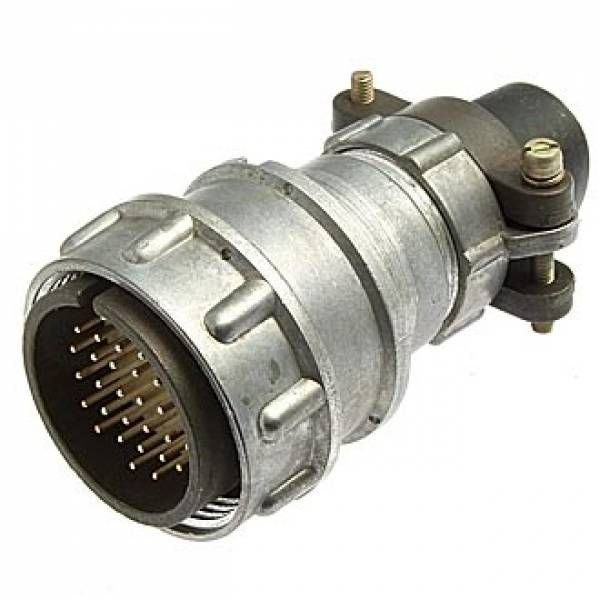

ОНЦ-РГ-09-32/30-В13 представляет собой кабельную вилку цилиндрического низкочастотного соединителя, предназначенную для электрических цепей постоянного и переменного тока (частотой до 3 МГц).

Назначение

Соединители серии ОНЦ-РГ-09 используются для внутреннего монтажа в климатическом исполнении УХЛ по ТУ бР0.364.082. Они состоят из двух негерметичных частей — вилки и розетки, которые могут быть приборными или кабельными, с резьбовым соединением и одношпоночной поляризацией корпусов.

Основные характеристики

• Количество контактов: 32 (диаметр 1,0 мм).

• Условный размер корпуса: 30 мм.

• Максимальный рабочий ток: 2,5 А на каждый контакт, до 5 А на одиночный.

• Максимальное напряжение: 500 В.

• Сопротивление контактов: до 50 мОм.

• Рабочая температура: от -60°C до +70°C.

• Количество сочленений: 500.

Конструкция и монтаж

Покрытие контактов — никель, возможен монтаж экранированными или неэкранированными кабелями с пайкой и объемным креплением. Обозначение расшифровывается как: ОНЦ-РГ-09 (тип), 32 (контакты), 30 (корпус), В13 (вилка с прямым патрубком). Соединители устойчивы к вибрации (1–5000 Гц, 100 м/с²) и пониженному давлению.
