Назначение соединителя ОНЦ-РГ-09-32/30-В13 «5»

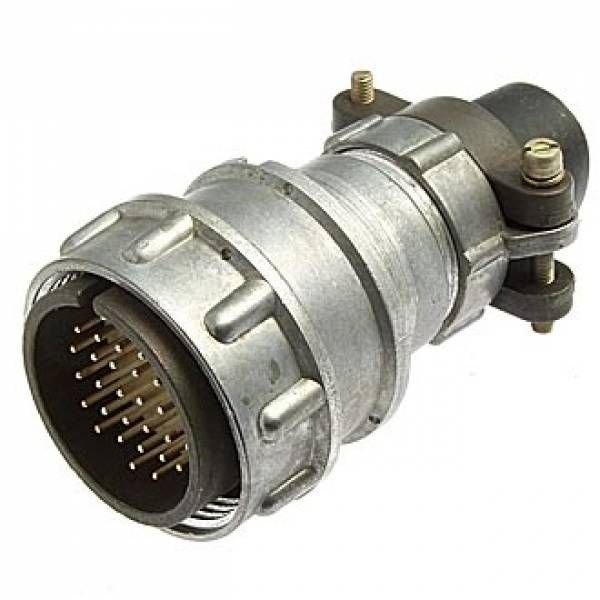

ОНЦ-РГ-09-32/30-В13 «5» — это вилка кабельная экранированная с прямым кожухом, относящаяся к классу низкочастотных цилиндрических соединителей внутреннего объемного монтажа. Изделие предназначено для коммутации электрических цепей в составе электро-, радио- и контрольно-измерительных приборов. Соединитель применяется там, где требуется компактное цилиндрическое сочленение с повышенной плотностью контактов и защитой от внешних электромагнитных помех за счёт экранированного исполнения.

Модификация с индексом «5» соответствует приёмке по пятой категории, что подтверждает пригодность изделия для ответственного применения в аппаратуре, где предъявляются повышенные требования к надёжности и стабильности электрического контакта.

Подтверждённые технические характеристики

Ниже перечислены параметры, заявленные для данного типоразмера и серии ОНЦ-РГ в целом:

• Тип соединителя: ОНЦ-РГ-09.
• Часть соединителя: вилка (штыревая часть), обозначается буквой «В».
• Количество контактов: 32.
• Условный размер корпуса: 30.
• Конструктивное исполнение: кабельная часть, экранированная, с прямым кожухом.
• Посадочный диаметр корпуса серии ОНЦ-РГ: 14 мм, 18 мм, 22 мм, 24 мм, 30 мм, 33 мм, 39 мм.
• Число контактов в серии в зависимости от типоразмера: от 4 до 50.
• Род тока: постоянный и переменный с частотой до 3 МГц.
• Максимальное рабочее напряжение: до 500 В.
• Приёмка: «5».

Артикул изделия — 7371. Категория — ОНЦ. Производитель в предоставленных данных не указан.

Особенности экранированного исполнения

Прямой кожух и экран обеспечивают механическую защиту контактной группы и снижение уровня наводок при передаче низкочастотных сигналов. Такое исполнение востребовано в измерительной технике, где важна помехозащищённость цепей и предсказуемость параметров соединения при многократных сочленениях и расчленениях.

Применение и правила заказа

Соединители серии ОНЦ-РГ применяются в электрических цепях постоянного и переменного тока частотой до 3 МГц с рабочим напряжением до 500 В. Их устанавливают в блоках радиоэлектронной аппаратуры, контрольно-измерительных приборах и других устройствах, где требуется цилиндрическое кабельное подключение с числом контактов 32 при условном размере корпуса 30.

При заказе разъёмов серии ОНЦ-РГ необходимо указывать вид соединителя: вилка (штырь) обозначается буквой «В». Для данного изделия полностью сохраняется обозначение ОНЦ-РГ-09-32/30-В13 «5», а также артикул 7371.

1. Определите требуемое число контактов — для этой позиции оно равно 32.
2. Уточните условный размер корпуса — 30.
3. Проверьте вид соединителя — вилка кабельная экранированная с прямым кожухом.
4. Убедитесь в соответствии категории приёмки «5» требованиям вашего изделия.

Изделие поставляется в исполнении, соответствующем указанному обозначению, и предназначено для внутреннего объёмного монтажа в составе кабельных сборок и приборных разъёмных соединений.
