Назначение соединителя

ОНЦ-РГ-09-32/30-В12 ПЛАСТМАСС — это цилиндрический низкочастотный малогабаритный электрический соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с рабочим напряжением до 500 В и частотой до 3 МГц. Разъем применяется в узлах и блоках электронной аппаратуры общего назначения, где требуется надежное и стабильное соединение электрических цепей.

Модель входит в категорию ОНЦ и выпускается в конструктивном исполнении «вилка» (обозначение «В»), то есть предназначена для подключения кабеля. Климатическое исполнение — УХЛ, что соответствует эксплуатации во внутренних помещениях.

Конструктивные особенности

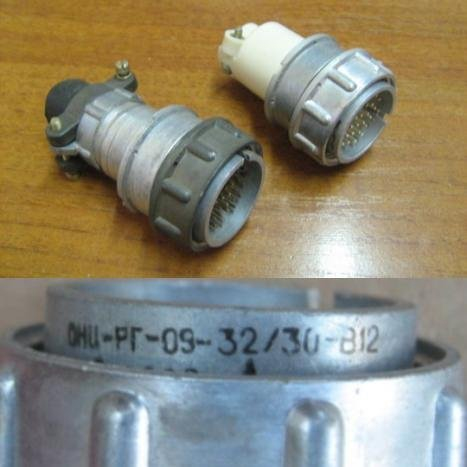

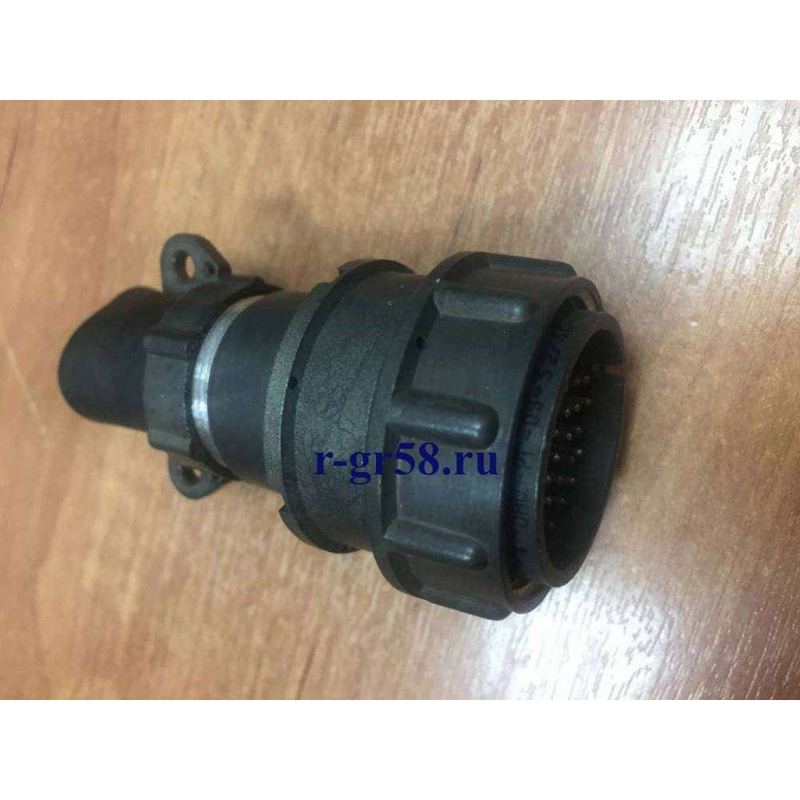

Соединитель имеет условный размер корпуса 30 и оснащен 32 контактами. Корпус выполнен из пластмассы, которая служит материалом изолятора. Контактная группа имеет никелевое покрытие, обеспечивающее хорошую проводимость и защиту от коррозии.

Разъем состоит из двух частей:

• вилка — предназначена для подключения кабеля;
• розетка — используется для соединения с другим устройством.

Разъемы могут быть как блочными (приборными), так и кабельными. Сочленение частей осуществляется с помощью резьбы, а поляризация корпусов — одноименная, что упрощает процесс соединения и исключает ошибку при стыковке. Метод монтажа — объемный, с пайкой проводов к контактам.

Технические параметры

Основные электрические и габаритные характеристики соединителя приведены ниже:

• рабочий ток — до 5 А на контакт;
• сопротивление контактов — не более 50 мкОм;
• рабочее напряжение — до 500 В;
• рабочая частота — до 3 МГц;
• число контактов — 32;
• условный размер корпуса — 30;
• габаритные размеры — 59 на 40 мм;
• материал изолятора — пластмасса;
• покрытие контактов — никель;
• климатическое исполнение — УХЛ.

Указанные параметры определяют область применения изделия и допустимые режимы работы в составе электронной аппаратуры.

Применение и совместимость

Разъем ОНЦ-РГ-09-32/30-В12 подходит для монтажа как с экранированными, так и с неэкранированными кабелями, что делает его универсальным решением для различных электрических систем. Он может использоваться в условиях, где требуется высокая надежность соединений.

Благодаря резьбовому сочленению и одноименной поляризации корпусов соединитель обеспечивает плотный и устойчивый контакт, а никелевое покрытие контактов продлевает срок службы изделия. Разъем является надежным и долговечным решением для подключения в электрических системах, обеспечивая стабильную работу в различных условиях эксплуатации.

Артикул товара — 7370. Производитель в предоставленных данных не указан.
