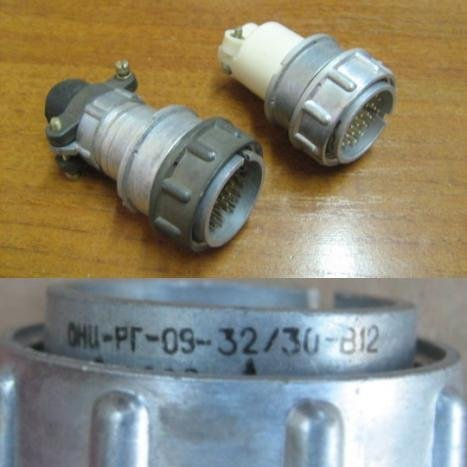

Назначение соединителя ОНЦ-РГ-09-32/30-В12

ОНЦ-РГ-09-32/30-В12 — цилиндрический низкочастотный малогабаритный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока напряжением до 500 В и частотой до 3 МГц. Изделие применяется для коммутации электрических цепей в электро-, радио- и контрольно-измерительных приборах, где требуется компактное резьбовое сочленение с надёжной поляризацией корпусов.

По данным каталога позиция проходит под артикулом 40527 и относится к категории ОНЦ. В кратком описании из каталога приведено обозначение 2РМ30КПН32Ш1В1, которое указывает на совместимый тип ответной части.

Основные технические характеристики

Соединитель имеет 32 контакта и условный размер корпуса 30; диаметр контактов составляет 1,0 мм. Рабочий ток на контакт — от 2,5 А до 7,5 А. Покрытие контактов — никель. Монтаж выполняется пайкой при внутреннем исполнении.

• Количество контактов: 32
• Условный размер корпуса: 30
• Диаметр контактов: 1,0 мм
• Рабочий ток на контакт: от 2,5 А до 7,5 А
• Покрытие контактов: никель
• Способ монтажа: пайка, внутреннее исполнение
• Рабочее напряжение: до 500 В
• Рабочая частота: до 3 МГц
• Климатическое исполнение: УХЛ
• Рабочая температура: от минус 60 до плюс 70 градусов Цельсия
• Количество сочленений-расчленений: до 500

Конструкция и исполнение

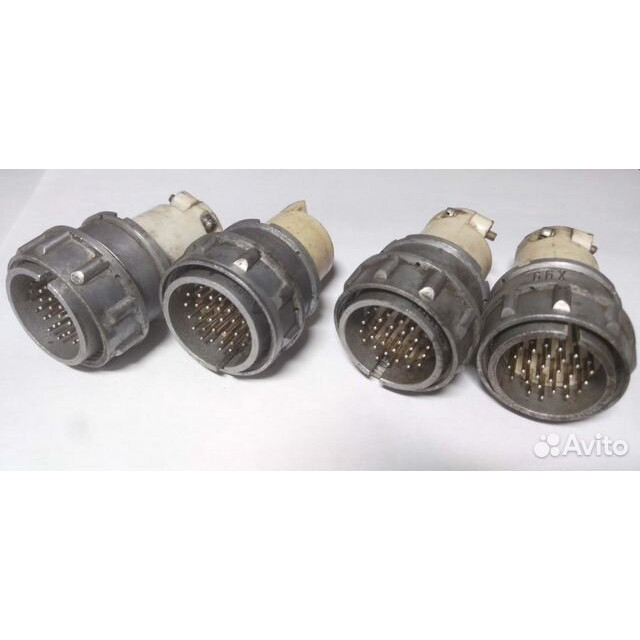

Соединитель состоит из двух негерметичных частей: вилки, обозначаемой буквой «В», и розетки, обозначаемой буквой «Р». Обе части могут быть блочными (приборными) или кабельными. Сочленение резьбовое, поляризация корпусов — одношпоночная.

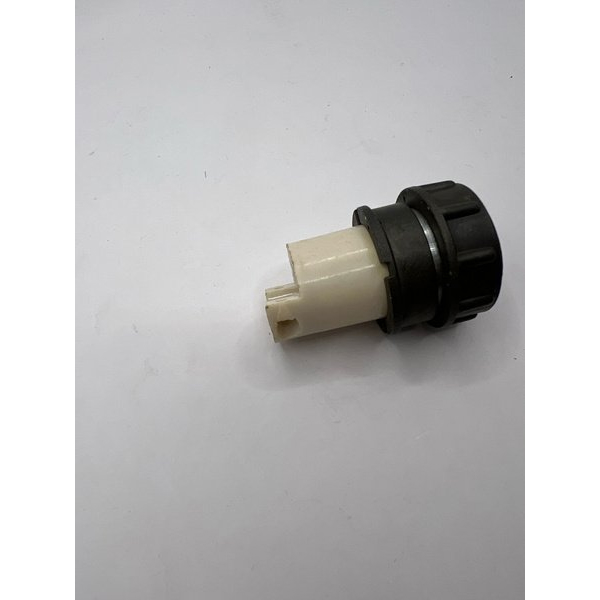

Конструктивное исполнение 12 соответствует кабельной части, неэкранированной, с прямым кожухом (патрубком). В данном обозначении буква «В» указывает на вилку, а сочетание «12» — на кабельное неэкранированное исполнение с прямым патрубком. Соединитель предназначен для монтажа с экранированными или неэкранированными кабелями.

Расшифровка обозначения

1. ОНЦ-РГ-09 — тип соединителя.
2. 32 — количество контактов.
3. 30 — условный размер корпуса.
4. В — вилка.
5. 12 — кабельная неэкранированная часть с прямым патрубком.

Применение и условия эксплуатации

Изделие рассчитано на эксплуатацию в составе электро-, радио- и контрольно-измерительных приборов при температуре окружающей среды от минус 60 до плюс 70 градусов Цельсия в климатическом исполнении УХЛ. Ресурс сочленений-расчленений составляет до 500 циклов, что определяет область применения как коммутацию цепей с редкими или периодическими подключениями.

Резьбовое сочленение и одношпоночная поляризация обеспечивают однозначную ориентацию вилки и розетки при подключении и устойчивость соединения при вибрационных нагрузках, характерных для приборной техники. Пайка контактов при внутреннем исполнении предполагает монтаж в составе кабельного или приборного узла.

Сведения о характеристиках VirtueMart

В карточке товара в поле характеристик VirtueMart указан год: 87-89. Производитель в предоставленных данных не указан.
