Назначение соединителя

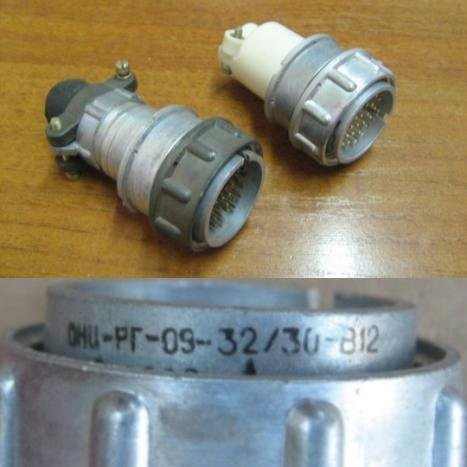

ОНЦ-РГ-09-32/30-В12 — это малогабаритный цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель относится к категории ОНЦ и применяется в узлах и блоках электронной аппаратуры общего назначения. Артикул изделия — 40526, аналог из каталога — 2РМ30КПН32Ш1В1.

Конструктивные особенности

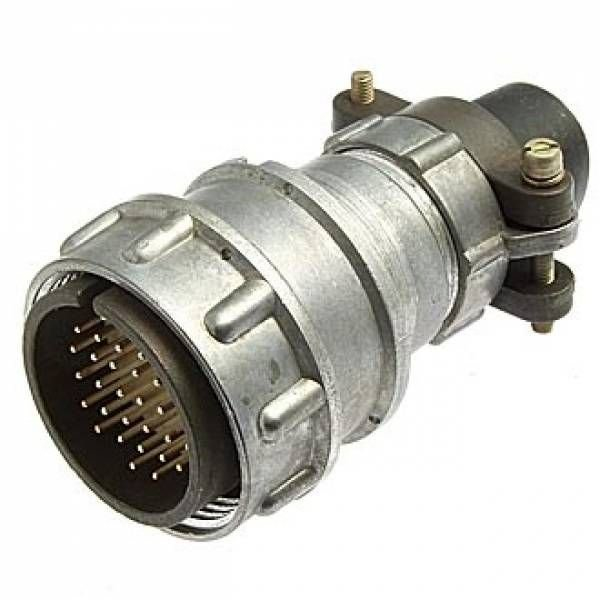

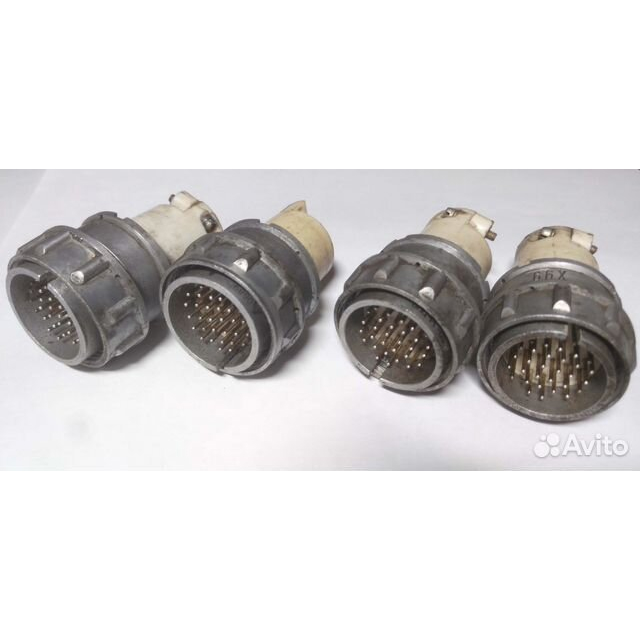

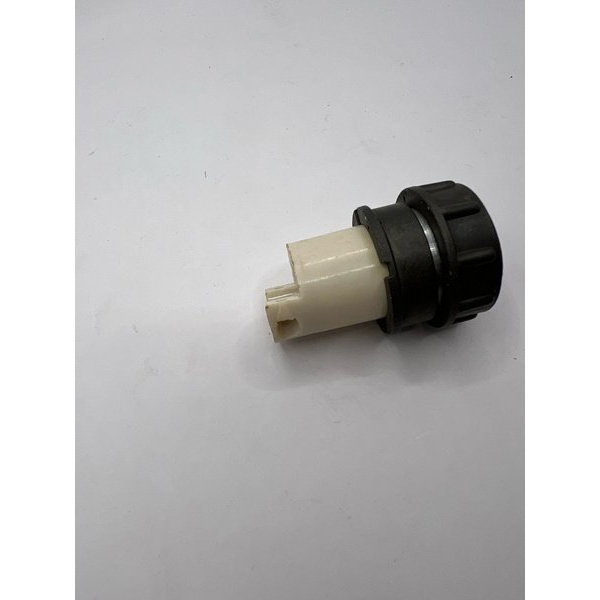

Соединитель имеет 32 контакта и условный размер корпуса 30 мм. Исполнение — кабельная вилка, что соответствует обозначению «В» в наименовании. Конструкция неэкранированная, кожух (патрубок) прямой, исполнение «12». Сочленение резьбовое, поляризация корпусов — одношпоночная. Покрытие контактов выполнено никелем. Монтаж осуществляется пайкой внутренним способом.

Ключевые конструктивные параметры

• Тип изделия: кабельная вилка (исполнение «В»)
• Количество контактов: 32
• Условный размер корпуса: 30 мм
• Тип сочленения: резьбовое
• Поляризация: одношпоночная
• Покрытие контактов: никель
• Способ монтажа: пайка внутренняя
• Кожух: прямой патрубок, исполнение «12»
• Конструкция: неэкранированная

Технические параметры

Рабочее напряжение соединителя достигает 500 В (амплитудное значение). Ток на контакт составляет от 2,5 до 7,5 А. Диаметр контактов — 1,0 мм. Сопротивление контакта не превышает 0,03 Ом, сопротивление изоляции — не менее 5000 МОм. Соединитель рассчитан на эксплуатацию при температуре от минус 60 до плюс 70 градусов Цельсия. Изделие выдерживает вибрационные и ударные нагрузки до 400 метров на секунду в квадрате. Гарантированное число сочленений-расчленений — до 500.

Применение и эксплуатационные характеристики

Соединители данного типа применяются в узлах и блоках электронной аппаратуры общего назначения. Они состоят из негерметичных вилок и розеток, которые могут быть приборными или кабельными. Гарантийная наработка составляет 10000 часов, срок хранения — 6 лет. Год выпуска регламентирующей документации — 91.

Эксплуатационные показатели

1. Гарантийная наработка: 10000 часов
2. Срок хранения: 6 лет
3. Число сочленений-расчленений: до 500
4. Диапазон рабочих температур: от минус 60 до плюс 70 °C
5. Ударные нагрузки: до 400 метров на секунду в квадрате

Производитель не указан. Соединитель поставляется как самостоятельное изделие в составе номенклатуры категории ОНЦ и предназначен для комплектации электрических соединений в аппаратуре, работающей на низких частотах в условиях повышенных механических нагрузок и широкого температурного диапазона.
