Назначение соединителя ОНЦ-РГ-09-32/30-В12

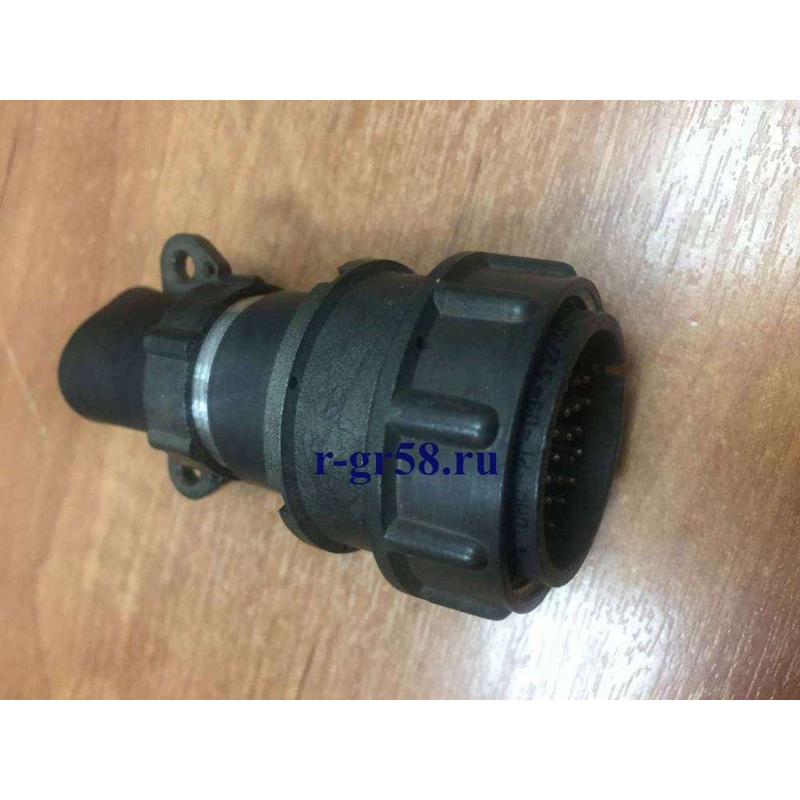

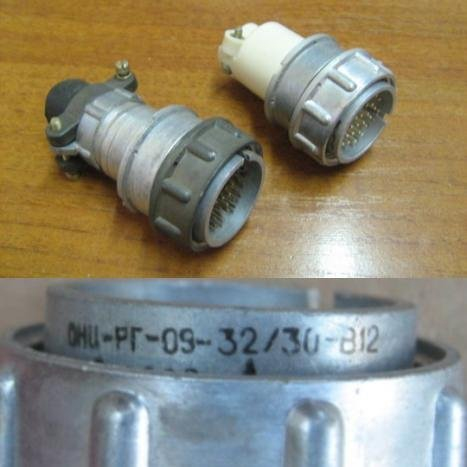

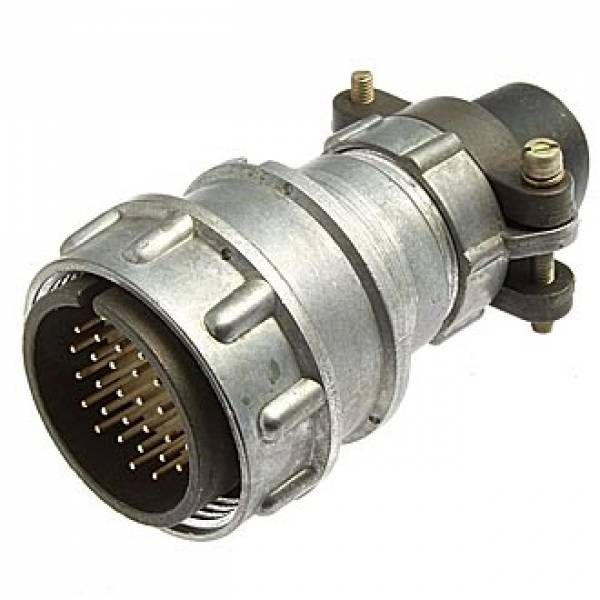

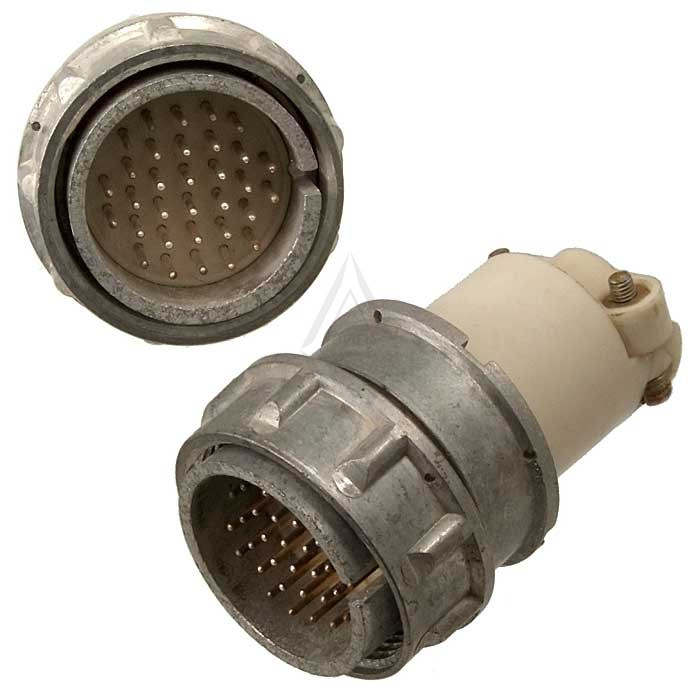

ОНЦ-РГ-09-32/30-В12 — электрический соединитель цилиндрической конструкции, предназначенный для внутреннего применения в электрических цепях постоянного и переменного тока. Изделие обеспечивает соединение и разъединение электрических цепей в узлах и блоках электронной аппаратуры общего назначения. Соединитель рассчитан на работу при напряжении до 500 В и частоте до 3 МГц.

Данное исполнение представляет собой кабельную часть — вилку, что подтверждается буквенным обозначением «В» в маркировке. Приёмка «5» указывает на соответствие изделия требованиям приёмочных испытаний, предусмотренных для данной категории продукции.

Конструктивные особенности и технические характеристики

Соединитель относится к классу низкочастотных малогабаритных цилиндрических разъёмов. Исполнение — неэкранированная кабельная часть с прямым кожухом (патрубком). Контакты имеют никелевое покрытие, что обеспечивает стабильность электрического соединения. Сочленение частей производится посредством резьбы, поляризация корпусов выполнена одношпоночной.

• Тип соединителя: цилиндрический, низкочастотный, малогабаритный.
• Количество контактов: 32.
• Условный размер корпуса: 30.
• Часть соединителя: вилка (обозначение «В»).
• Конструктивное исполнение: неэкранированная кабельная часть с прямым патрубком.
• Номинальное напряжение: до 500 В.
• Рабочая частота: до 3 МГц.
• Сопротивление изоляции: не менее 5000 МОм.
• Приёмка: «5».

Условия эксплуатации

Разъём ОНЦ-РГ-09-32/30-В12 пригоден для эксплуатации в широком диапазоне температур — от минус 60 до плюс 70 градусов Цельсия. Относительная влажность окружающей среды может достигать 98 процентов при температуре плюс 25 градусов Цельсия. Гарантийный срок хранения изделия составляет 6 лет с момента изготовления при соблюдении установленных условий хранения.

Серия ОНЦ-РГ-09 состоит из двух частей — вилки и розетки, которые могут выполняться как блочными (приборными), так и кабельными. Применение неэкранированного кабельного исполнения с прямым патрубком позволяет использовать соединитель в составе кабельных сборок и жгутов.

Область применения

Соединители серии ОНЦ-РГ-09 предназначены для коммутации электрических цепей в узлах и блоках электронной аппаратуры общего назначения. Разъёмы подходят для работы как с экранированными, так и с неэкранированными кабелями, что делает их универсальными для различных применений в электронике. Унификация схемы расположения контактов с другими соединителями серии позволяет комбинировать изделия в различных конфигурациях и использовать их в составе многокомпонентных систем.

Модель ОНЦ-РГ-09-32/30-В12 с 32 контактами и корпусом условного размера 30 востребована в задачах, где требуется компактный цилиндрический разъём для передачи сигналов и питания в диапазоне до 3 МГц при напряжении до 500 В. Артикул изделия — 7369.
