Назначение и область применения

Соединитель ОНЦ-РГ-09 32/30-В12 (артикул 7304) относится к категории ОНЦ и представляет собой цилиндрический низкочастотный малогабаритный разъем. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 500 В. Основная функция — соединение и разъединение электрических цепей в узлах и блоках электронной аппаратуры общего назначения.

Разъем состоит из двух негерметичных частей: вилки и розетки. Обе части могут выпускаться в блочном, то есть приборном, или кабельном исполнении. Это позволяет применять соединитель как для внутреннего монтажа, так и для коммутации кабельных линий. Изделие допускает установку с экранированными или неэкранированными кабелями.

Конструктивные особенности

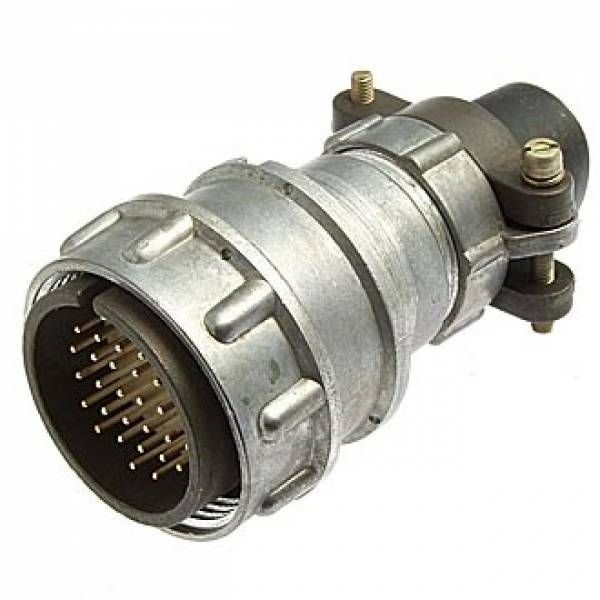

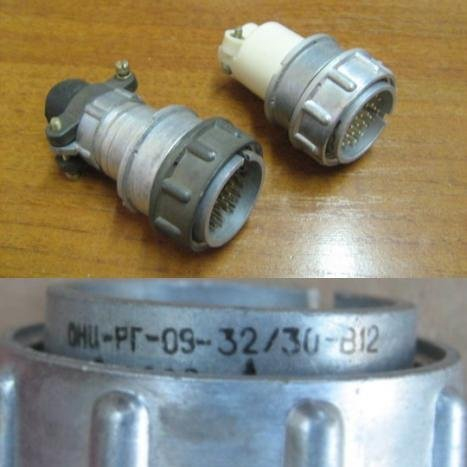

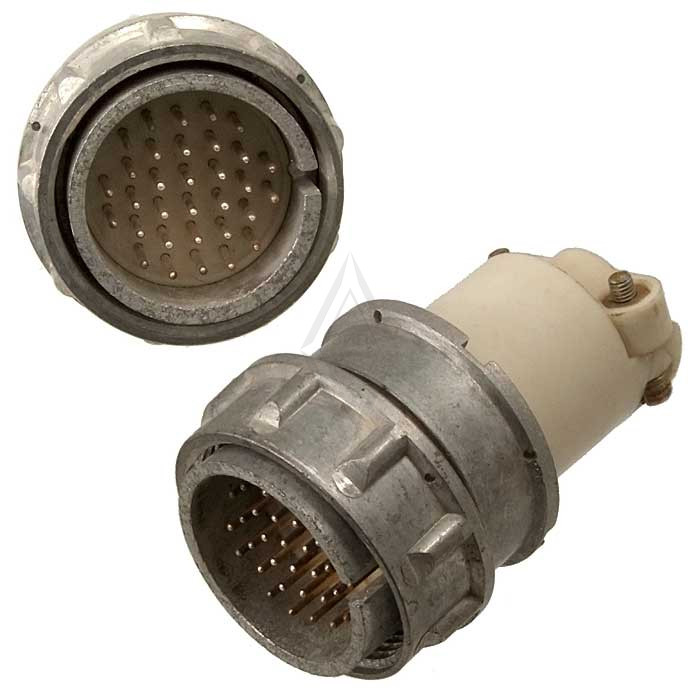

Данная модификация ОНЦ-РГ-09 32/30-В12 характеризуется следующими параметрами:

• Тип соединителя: цилиндрический, низкочастотный, малогабаритный.
• Количество контактов: 32.
• Условный размер корпуса: 30.
• Часть соединителя: вилка.
• Конструктивное исполнение: кабельная часть неэкранированная с прямым кожухом, то есть патрубком.
• Сочленение: резьбовое.
• Поляризация корпусов: одношпоночная.
• Покрытие контактов: никель.
• Климатическое исполнение: УХЛ, для внутреннего монтажа.

Резьбовое сочленение обеспечивает надежную фиксацию и защиту от самопроизвольного разъединения при вибрационных и механических воздействиях. Одношпоночная поляризация исключает неправильное соединение частей. Никелевое покрытие контактов улучшает проводимость и защищает контактные поверхности от окисления.

Электрические и эксплуатационные параметры

Соединитель рассчитан на работу в цепях постоянного и переменного тока. Допустимая рабочая частота составляет до 3 МГц, максимальное рабочее напряжение — до 500 В. Эти параметры позволяют использовать разъем в низкочастотных сигнальных и силовых цепях электронной аппаратуры общего назначения.

Климатическое исполнение УХЛ указывает на пригодность изделия для умеренного и холодного климата при размещении внутри помещений. Это важно при проектировании оборудования, эксплуатируемого в закрытых блоках, стойках и приборах.

Гарантийные показатели

Для ОНЦ-РГ-09 32/30-В12 установлены следующие гарантийные показатели надежности:

• Гарантийная наработка — 10 000 часов во всех режимах эксплуатации.
• Гарантийная наработка в облегченном режиме — 100 000 часов.
• Гарантийный срок хранения — 6 лет со дня изготовления.

Изделие предназначено для длительного использования в составе электронной аппаратуры. При соблюдении рабочих параметров и условий монтажа разъем сохраняет стабильные электрические характеристики на протяжении всего срока службы.

Монтаж и совместимость

Благодаря кабельному неэкранированному исполнению с прямым кожухом, то есть патрубком, вилка ОНЦ-РГ-09 32/30-В12 удобна для подключения кабельных жгутов. Прямой кожух обеспечивает аккуратный вывод кабеля без дополнительных изгибов. Соединитель совместим с ответными розетками серии ОНЦ соответствующего типоразмера и поляризации.

При выборе ответной части необходимо учитывать условный размер корпуса 30, количество контактов 32 и одношпоночную поляризацию. Это гарантирует корректное сочленение и надежный электрический контакт.
