Назначение и общая характеристика

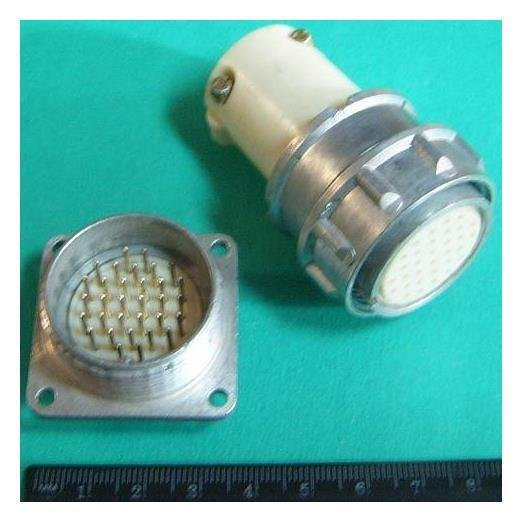

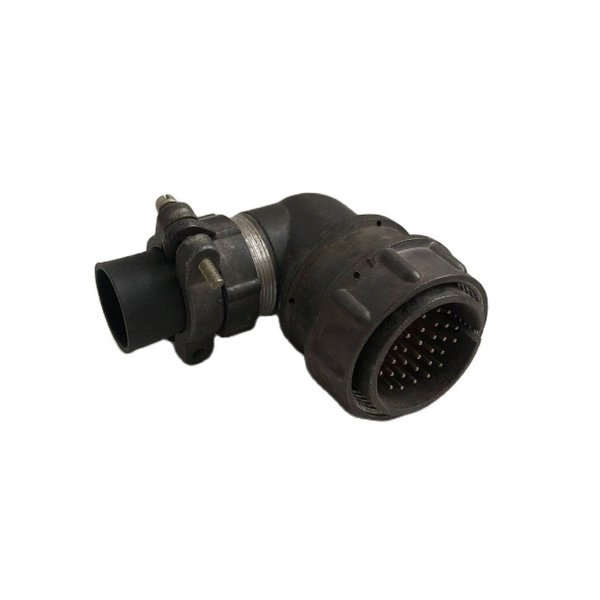

ОНЦ-РГ-09-32/30-В1 — малогабаритный цилиндрический низкочастотный электрический соединитель с резьбовой фиксацией. Изделие представляет собой приборную вилку без кожуха (патрубка) и предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 500 В.

Соединитель применяется для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры общего назначения, включая электронику и контрольно-измерительные приборы. Конструкция негерметичная, поляризация корпусов одношпоночная, монтаж проводов выполняется пайкой.

Расшифровка обозначения

Маркировка изделия содержит полную информацию о его исполнении:

• ОНЦ-РГ-09 — тип соединителя;
• 32 — количество контактов;
• 30 — условный размер корпуса;
• В — вилка (обозначение Р соответствует розетке);
• 1 — конструктивное исполнение: приборная часть без кожуха.

Краткое обозначение из каталога — 2РМ30Б32Ш1В1. Артикул товара — 40525. Категория — ОНЦ. Производитель в данных о товаре не указан.

Технические характеристики

Электрические параметры соединителя обеспечивают стабильную работу в цепях управления, питания и сигнала электронной аппаратуры. Основные характеристики приведены ниже:

• сопротивление контактов — не более 50 мОм для контактов диаметром 1,0 мм и не более 30 мОм для контактов диаметром 5,0 мм;
• сопротивление изоляции — не менее 5000 МОм;
• максимальная токовая нагрузка — 2,5 А на контакт;
• рабочее напряжение — до 500 В;
• рабочая частота — до 3 МГц.

Монтаж проводов выполняется пайкой, что делает соединитель удобным для применения в приборах с постоянной схемой соединений и умеренными нагрузками на контакты.

Условия эксплуатации

Соединитель рассчитан на работу в жёстких условиях и сохраняет работоспособность при следующих воздействиях:

• рабочая температура — от минус 60 до плюс 70 градусов Цельсия (для отдельных параметров допускается до плюс 100 градусов Цельсия);
• климатическое исполнение — УХЛ;
• вибрация — в диапазоне от 1 до 5000 Гц при ускорении 100 метров на секунду в квадрате;
• механический удар — одиночный, с ускорением до 1500 метров на секунду в квадрате;
• пониженное атмосферное давление — до 5,3 умноженное на 10 в минус четвёртой степени Паскаля.

Минимальная наработка изделия составляет 10000 часов, количество циклов сочленения-расчленения — 500, срок сохраняемости — 6 лет. Год выпуска, указанный в характеристиках, — 90-92.

Область применения

Благодаря малогабаритному цилиндрическому корпусу с резьбовой фиксацией и одношпоночной поляризации соединитель удобен для монтажа в блоках и узлах, где требуется надёжное разъёмное соединение с защитой от неправильного сочленения. Изделие применяется в электронной аппаратуре общего назначения, контрольно-измерительных приборах и других устройствах, работающих в цепях постоянного и переменного тока с указанными параметрами. Приборное исполнение без кожуха позволяет устанавливать вилку непосредственно на панели или в составе узла, а пайка проводов обеспечивает стабильный электрический контакт.
