Назначение соединителя ОНЦ-РГ-09-32/30-В1

Соединитель ОНЦ-РГ-09-32/30-В1 представляет собой малогабаритный цилиндрический низкочастотный разъем, предназначенный для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Основное назначение изделия — соединение и разъединение электрических цепей в узлах и блоках электронной аппаратуры общего назначения. Благодаря компактным размерам и устойчивости к внешним воздействиям разъем востребован в составе приборных и кабельных сборок, где требуется надежная коммутация цепей управления, сигнализации и питания.

Артикул изделия — 7368, категория — ОНЦ. Соединитель относится к серии ОНЦ и выпускается в климатическом исполнении, рассчитанном на жесткие условия эксплуатации.

Технические характеристики

Ниже приведены подтвержденные параметры изделия, определяющие его электрические и эксплуатационные возможности.

• Количество контактов: 32.
• Условный размер корпуса: 30.
• Максимальное рабочее напряжение: 500 В.
• Максимальная токовая нагрузка: 2,5 А.
• Сопротивление контактов: не более 50 мОм для диаметра 1,0 мм и 30 мОм для диаметра 5,0 мм.
• Сопротивление изоляции: не менее 5000 МОм.
• Число сочленений-расчленений: 500.
• Минимальная наработка: 10000 часов.
• Срок сохраняемости: 6 лет.

Указанные значения позволяют применять разъем в цепях с умеренными токами и напряжениями, обеспечивая стабильный электрический контакт на протяжении всего срока службы. Высокое сопротивление изоляции исключает паразитные утечки, а нормируемое сопротивление контактов гарантирует минимальные потери сигнала.

Конструкция и исполнение

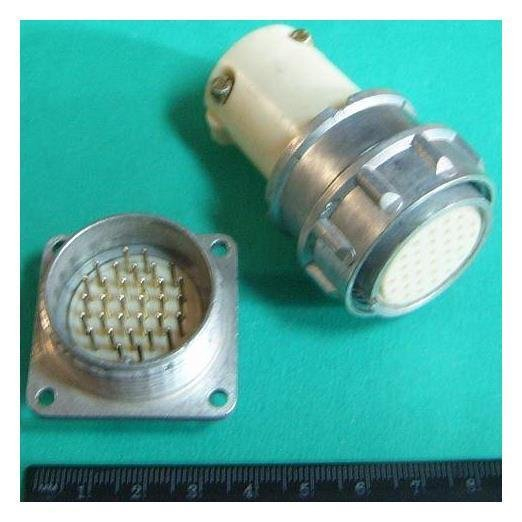

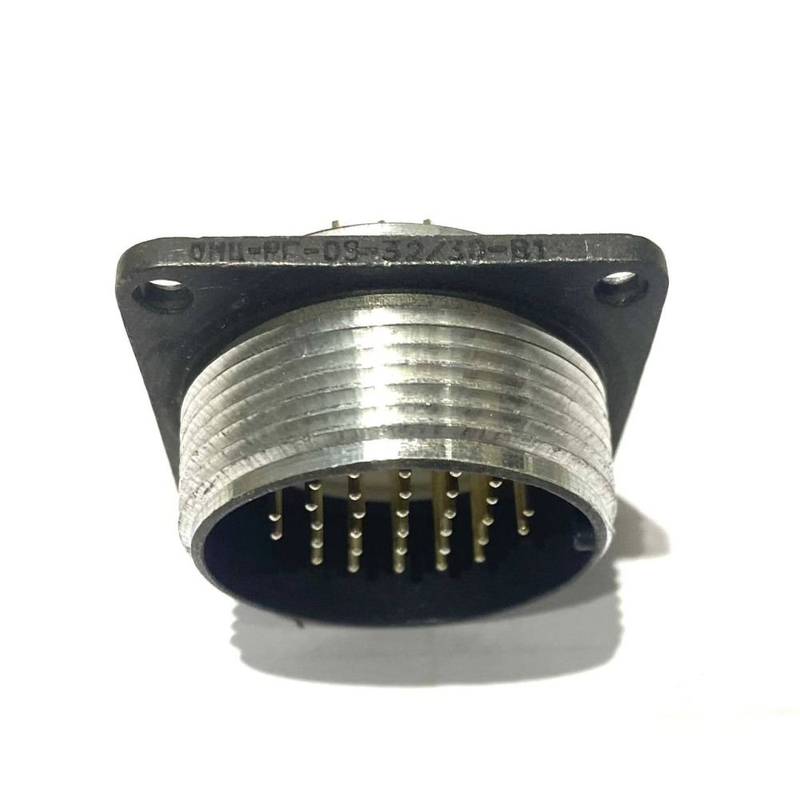

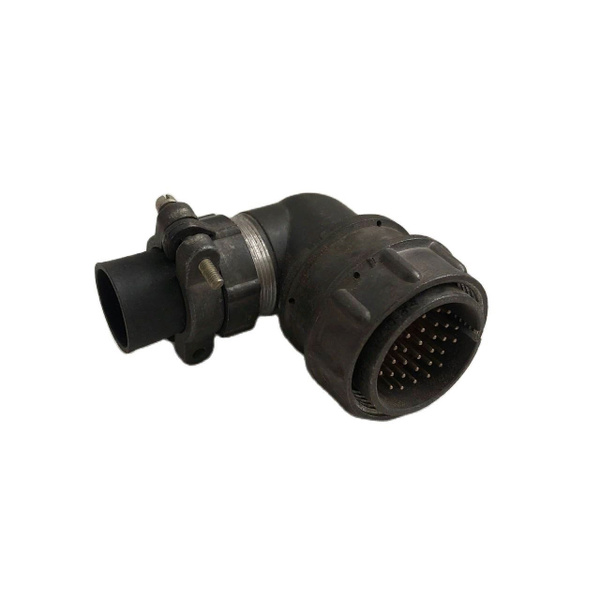

Соединитель состоит из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными. Сочленение осуществляется с помощью резьбовой фиксации, что обеспечивает надежное механическое соединение и предотвращает самопроизвольное разъединение под воздействием вибрации. Поляризация корпусов выполнена одношпоночная, что исключает неправильную стыковку частей разъема. Контакты покрыты никелем, что обеспечивает их защиту от коррозии и улучшает проводимость.

Климатические условия эксплуатации

Изделие рассчитано на работу в широком диапазоне внешних воздействий:

• Температура окружающей среды: от минус 60 до плюс 70 градусов Цельсия.
• Синусоидальная вибрация: диапазон частот от 1 до 5000 Гц с ускорением до 100 метров на секунду в квадрате.
• Механический удар одиночного действия: до 1500 метров на секунду в квадрате.
• Механический удар многократного действия: до 400 метров на секунду в квадрате.

Сочетание термостойкости, виброустойчивости и ударопрочности делает соединитель пригодным для аппаратуры, работающей в подвижных объектах и в условиях интенсивных механических нагрузок.

Применение и обозначение

Соединитель ОНЦ-РГ-09-32/30-В1 применяется в узлах и блоках электронной аппаратуры общего назначения для соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц. Его используют в составе кабельных сборок и приборных разъемов, где требуется передача сигналов и питания по 32 контактам при токах до 2,5 А и напряжении до 500 В.

Структура обозначения соединителя отражает его принадлежность к серии ОНЦ, тип исполнения и параметры корпуса. Благодаря резьбовой фиксации и одношпоночной поляризации изделие обеспечивает надежную и безошибочную стыковку, а никелевое покрытие контактов продлевает срок службы даже при частых сочленениях. Заявленный ресурс в 500 циклов сочленения-расчленения и минимальная наработка 10000 часов подтверждают пригодность разъема для ответственных применений в электронной аппаратуре.
