Назначение соединителя ОНЦ-РГ-09-32/30-В1

ОНЦ-РГ-09-32/30-В1 «5» — малогабаритный цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 500 В. Изделие применяется для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры общего назначения.

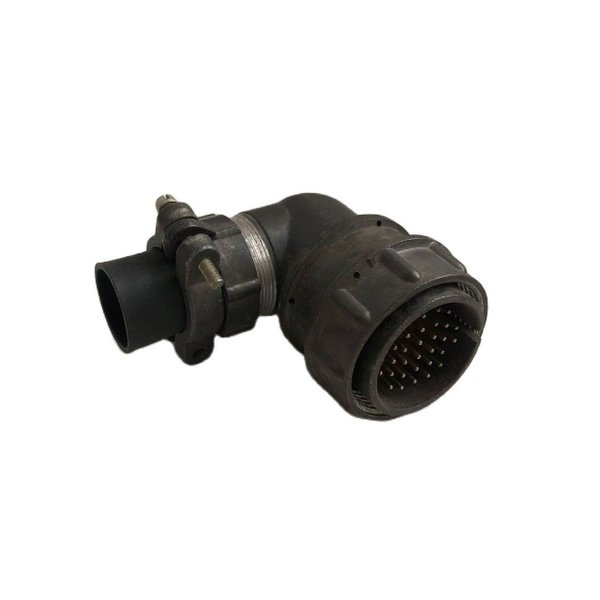

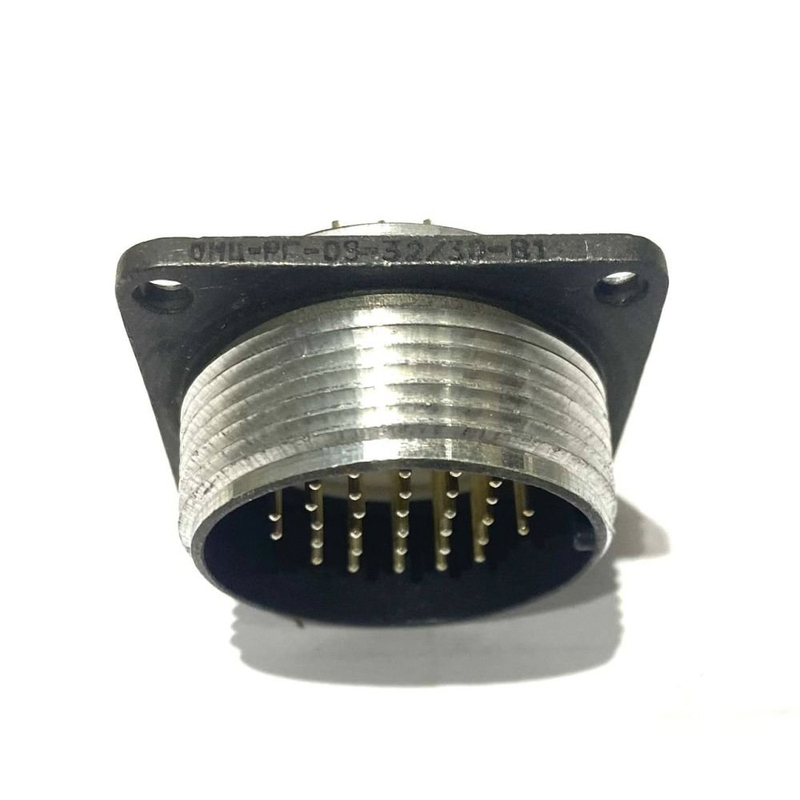

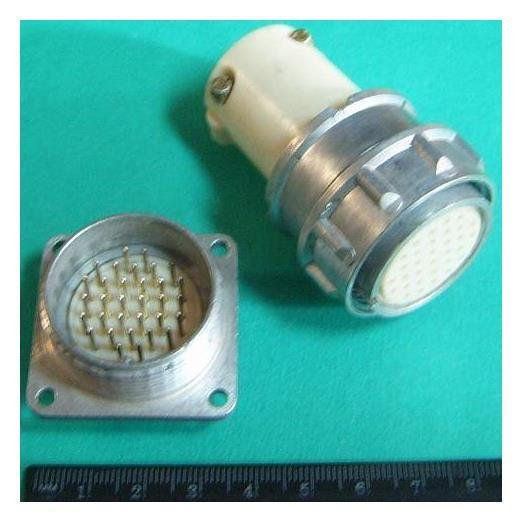

Соединитель состоит из двух частей — вилки и розетки, каждая из которых может быть выполнена как блочной (приборной), так и кабельной. Исполнение данного изделия — вилка блочная. Приемка «5» подтверждает соответствие изделия требованиям, предъявляемым к продукции данной категории.

Конструктивные особенности

Маркировка ОНЦ-РГ-09-32/30-В1 расшифровывается следующим образом: тип соединителя — ОНЦ-РГ-09; количество контактов — 32; условный размер корпуса — 30 мм; вид контакта — В, то есть вилка (штырь); конструктивное исполнение — 1, приборная часть (патрубка).

• Тип соединителя: ОНЦ-РГ-09.
• Количество контактов: 32.
• Условный размер корпуса: 30 мм.
• Вид контакта: В — вилка (штырь).
• Конструктивное исполнение: 1 — приборная часть (патрубка).
• Приемка: «5».

Технические характеристики

Электрические параметры соединителя обеспечивают стабильную работу в составе аппаратуры при нормированных нагрузках. Ниже приведены подтверждённые значения.

• Максимальная токовая нагрузка на каждый контакт: 2,5 А.
• Максимальное рабочее напряжение: до 500 В.
• Сопротивление контактов: не более 50 мОм для контактов диаметром 1 мм.
• Сопротивление изоляции: не менее 5000 МОм.
• Число сочленений-расчленений: 500.
• Минимальная наработка: 10000 часов.
• Срок сохраняемости: 6 лет.

Условия эксплуатации

Соединитель рассчитан на работу в жёстких условиях окружающей среды. Температура окружающей среды при эксплуатации — от минус 60 до плюс 70 градусов Цельсия. Атмосферное пониженное давление — до 5,3·10 в степени минус 4 Па (400 мм рт. ст.).

Изделие способно выдерживать синусоидальную вибрацию и механические удары в определённых пределах, что подтверждает его пригодность для применения в составе узлов и блоков электронной аппаратуры общего назначения.

Область применения

ОНЦ-РГ-09-32/30-В1 «5» используется для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры общего назначения. Благодаря малогабаритному цилиндрическому корпусу и блочному исполнению вилки соединитель удобен для монтажа на приборных панелях и в составе блоков, где требуется быстрая коммутация цепей постоянного и переменного тока с частотой до 3 МГц и напряжением до 500 В.
