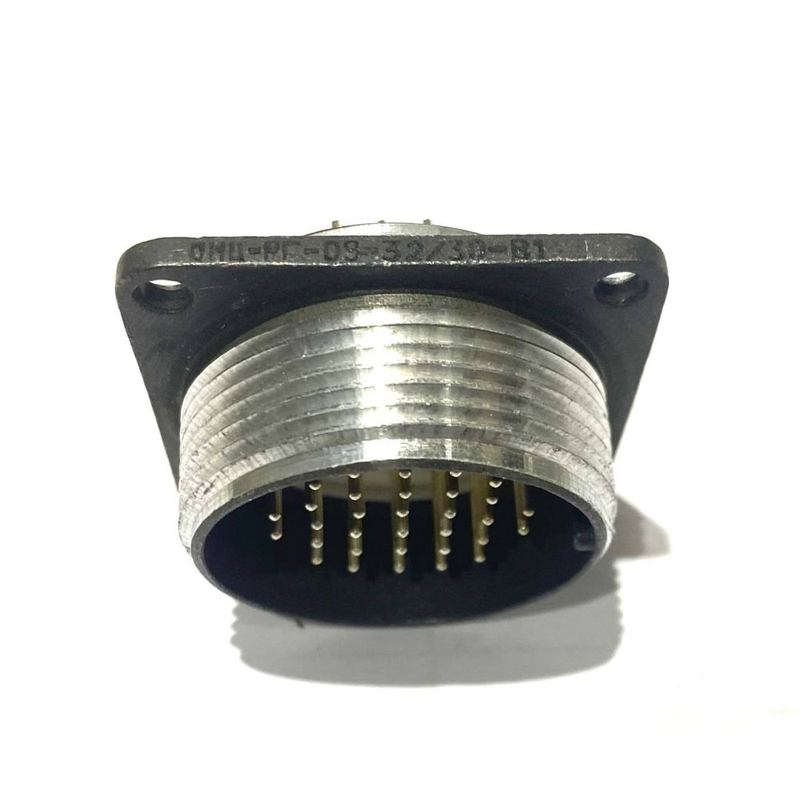

Соединитель ОНЦ-РГ-09-32/30-В1 представляет собой малогабаритный цилиндрический низкочастотный разъем с резьбовой фиксацией. Он предназначен для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц и напряжением до 500 В. Основное применение этого соединителя заключается в соединении и разъединении электрических цепей в узлах и блоках электронной аппаратуры общего назначения.

Технические характеристики

• Тип соединителя : цилиндрический, низкочастотный, негерметичный.
• Климатическое исполнение : УХЛ.
• Количество контактов : 32.
• Условный размер корпуса : 30.
• Конструктивное исполнение : вилка (обозначение "В").

Основные параметры

• Сопротивление контактов :
  • Для диаметра 1,0 мм — не более 50 мОм.
  • Для диаметра 1,5 мм — не более 30 мОм.
• Рабочая температура :
  • Максимальная — до +100 °C.
  • Минимальная — до -60 °C.
• Минимальная наработка :
  • В обычных условиях — не менее 10,000 часов.
  • В облегченных условиях — не менее 100,000 часов.

Конструкция

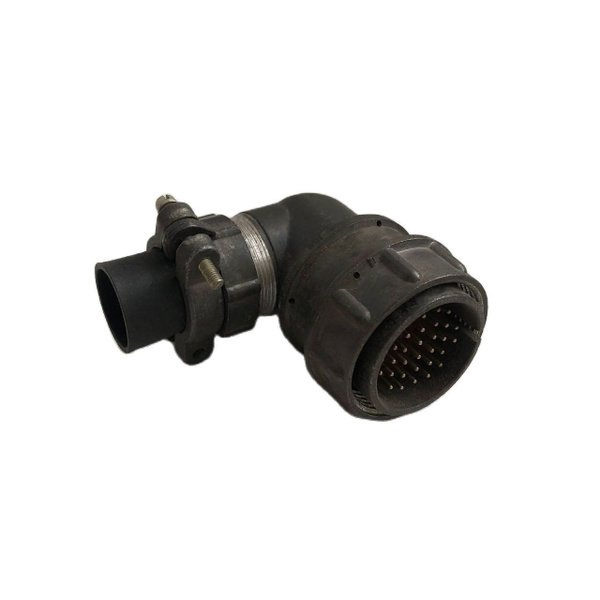

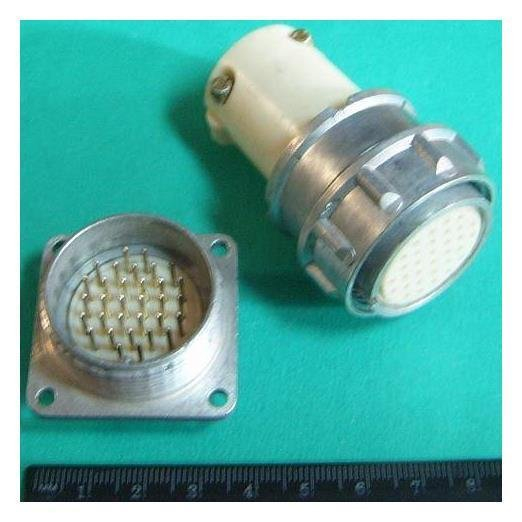

Соединитель состоит из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными. Блочные части могут изготавливаться без патрубков или с прямыми патрубками, в то время как кабельные части могут иметь различные варианты исполнения (с угловыми или прямыми патрубками).

Применение

Соединитель ОНЦ-РГ-09-32/30-В1 используется в различных областях электроники, включая устройства общего назначения и специализированные аппараты. Его надежность и долговечность делают его подходящим выбором для применения в условиях с высокими требованиями к качеству соединений.
