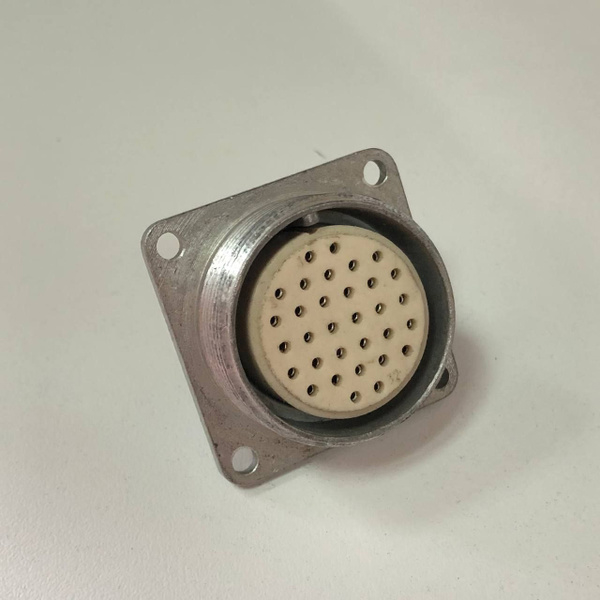

Назначение соединителя ОНЦ-РГ-09-32/30-Р3

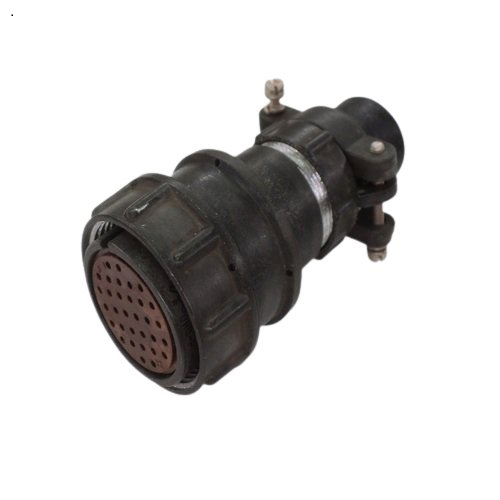

ОНЦ-РГ-09-32/30-Р3 представляет собой низкочастотный цилиндрический соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории блочных розеток, то есть предназначено для монтажа непосредственно на панель, блок или корпус прибора. Конструктивно соединитель серии ОНЦ состоит из двух ответных частей — вилки и розетки, каждая из которых может быть выполнена в приборном или кабельном исполнении. Блочное исполнение розетки позволяет закреплять её на шасси или стенке аппарата, обеспечивая стационарное подключение внешних цепей.

Артикул изделия — 7381. Категория товара — ОНЦ. Производитель в предоставленных данных не указан.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели. Все значения указаны в соответствии с техническими данными изделия.

• Тип соединителя — низкочастотный цилиндрический, блочная розетка для монтажа на панель.
• Рабочая частота — постоянный и переменный ток до 3 МГц.
• Количество контактов — 32.
• Рабочее напряжение — до 700 В эффективного значения переменного тока, до 1000 В постоянного тока.
• Номинальный ток — типовой диапазон от 1 А до 5 А на контакт для многоконтактных исполнений данной серии.
• Сопротивление контактов — не более 2.5 мОм.
• Сопротивление изоляции — не менее 5000 МОм при нормальных климатических условиях.
• Диапазон рабочих температур — от минус 60 °C до плюс 100 °C.
• Механическая износостойкость — не менее 500 циклов сочленения и расчленения.
• Виброустойчивость — устойчивость к синусоидальной вибрации в диапазоне частот до 2000 Гц с ускорением до 200 метров на секунду в квадрате.
• Ударопрочность — устойчивость к многократным механическим ударам с ускорением до 500 метров на секунду в квадрате.
• Относительная влажность — до 98 процентов при температуре плюс 35 °C.

Конструктивные особенности

Соединитель выполнен по цилиндрической схеме, что обеспечивает удобство сочленения и надёжную фиксацию ответных частей. Блочная розетка рассчитана на установку в панель прибора, что делает её удобной для построения стационарных разъёмных узлов в составе аппаратуры. Многоконтактное исполнение на 32 контакта позволяет передавать через один соединитель несколько независимых цепей, включая сигнальные и питающие линии.

Материалы и покрытия контактной группы подобраны таким образом, чтобы обеспечить низкое переходное сопротивление — не более 2.5 мОм — и стабильную работу при длительной эксплуатации. Высокое сопротивление изоляции не менее 5000 МОм подтверждает пригодность изделия для цепей, чувствительных к утечкам.

Применение

Благодаря сочетанию большого числа контактов, широкого диапазона рабочих температур и стойкости к механическим воздействиям, ОНЦ-РГ-09-32/30-Р3 применяется в следующих областях:

1. Промышленное оборудование и системы автоматизации.
2. Радиоэлектронная аппаратура и приборостроение.
3. Системы управления и контроля в различных отраслях промышленности.
4. Измерительная техника и лабораторное оборудование.
5. Оборудование, работающее в условиях повышенных вибраций, ударов и перепадов температур.
6. Авиационная, морская и специальная техника, требующая высокой надёжности соединений.

Устойчивость к вибрации до 2000 Гц, к ударам с ускорением до 500 метров на секунду в квадрате, а также работа при влажности до 98 процентов при температуре плюс 35 °C делают данный соединитель пригодным для эксплуатации в жёстких условиях. Диапазон температур от минус 60 °C до плюс 100 °C охватывает большинство климатических зон и режимов работы аппаратуры.

Указания по подбору и эксплуатации

При выборе соединителя следует учитывать, что номинальный ток на контакт находится в типовом диапазоне от 1 А до 5 А для многоконтактных исполнений серии ОНЦ. Конкретное значение допустимого тока зависит от условий эксплуатации и схемы нагружения контактов. Рабочее напряжение ограничено значениями 700 В переменного тока (эффективное) и 1000 В постоянного тока.

Для сохранения заявленного ресурса не менее 500 циклов сочленения и расчленения рекомендуется избегать перекосов при стыковке и не прикладывать избыточных усилий. Монтаж блочной розетки на панель должен обеспечивать надёжное механическое крепление, исключающее передачу вибрационных нагрузок непосредственно на контактную группу.
