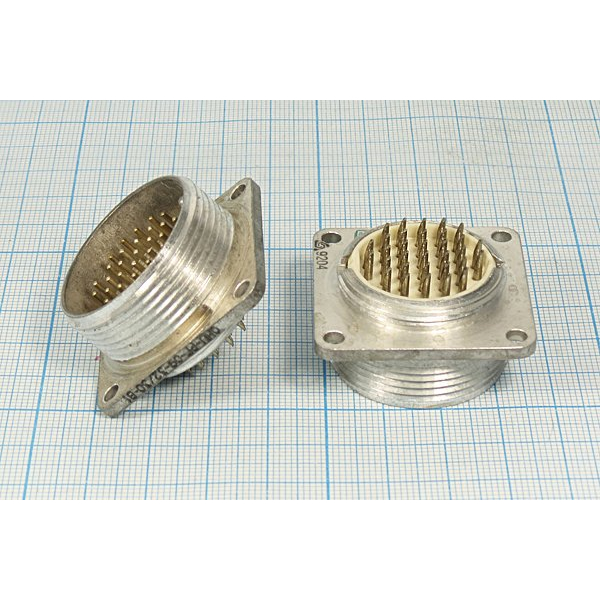

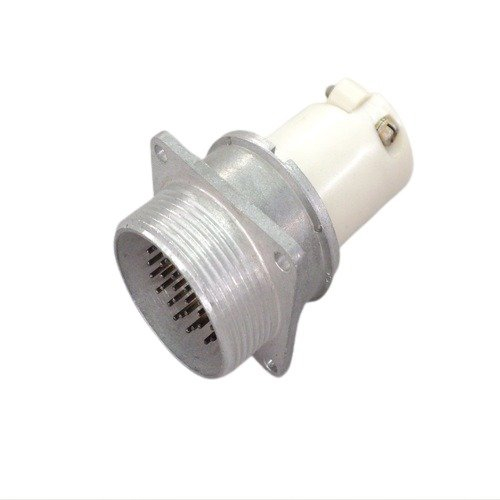

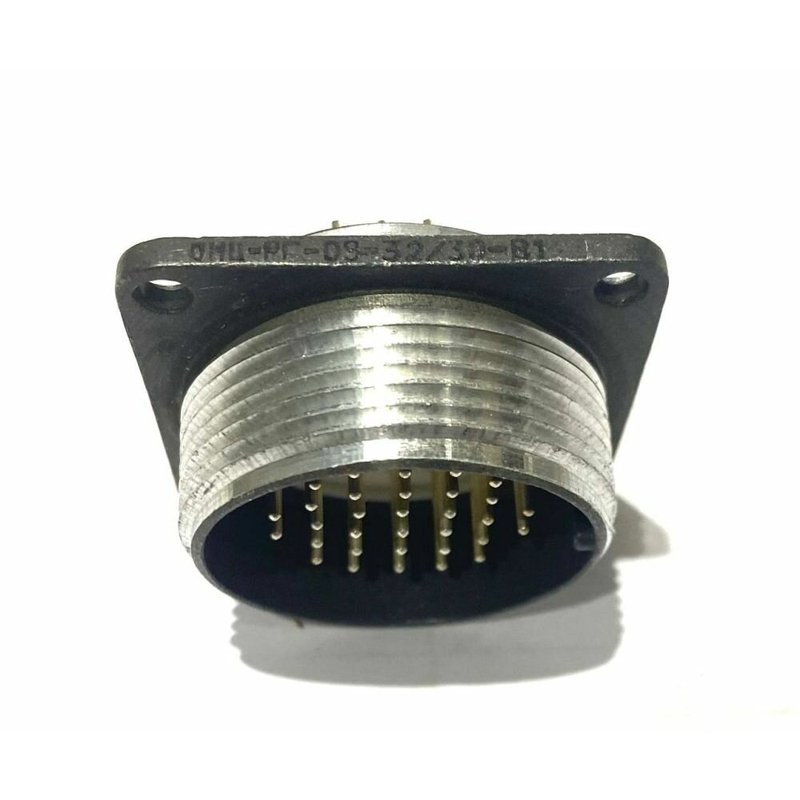

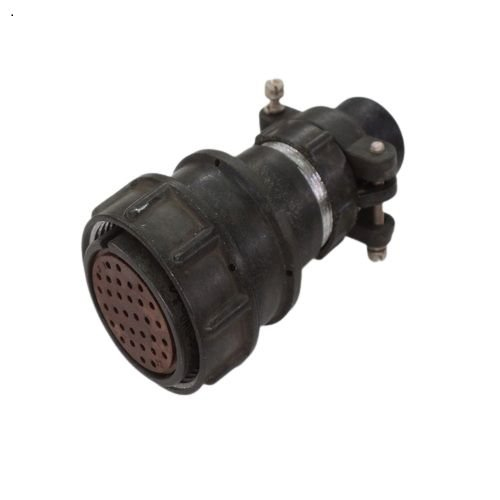

ОНЦ‑РГ‑09‑32/30‑Р13 «1» — это цилиндрический низкочастотный малогабаритный соединитель типа ОНЦ‑РГ‑09, выполненный в виде розетки (часть «Р») с 32 контактами и условным размером корпуса 30. Он используется в электрических цепях постоянного и переменного тока напряжением до 500 В при частотах сигналов до 3 МГц.

Назначение и применение

Соединитель предназначен для внутреннего монтажа в приборах и устройствах, рассчитанных на работу в климатическом исполнении УХЛ (внутреннее оборудование, эксплуатация в умеренном и холодном климате). Чаще применяется в промышленной электронике, КИПиА и радиотехническом оборудовании для передачи сигнальных и маломощных силовых цепей.

Конструкция и исполнение

• Корпус соединителя резьбовой, поляризация — одношпоночная;

• Исполнение части «Р13» означает розетку приборного типа без патрубка (монтаж без кожуха/фланца).
  Соединитель негерметичный, но может быть экранированным или неэкранированным; конструкция позволяет использовать его как приборный, так и кабельный элемент.

Электрические и климатические характеристики

• Рабочее напряжение до 500 В, частота токов до 3 МГц.

• Сопротивление контактов порядка десятков мОм, сопротивление изоляции в нормальных условиях — не менее 5 МОм.
  Диапазон рабочих температур среды обычно от примерно −60 до +70 °C, что задаётся техническими условиями бР0.364.082ТУ для серии ОНЦ‑РГ‑09.

Мы можем расшифровать полностью структуру обозначения ОНЦ‑РГ‑09‑32/30‑Р13 и помочь подобрать аналоги по типоразмеру и контактам.
