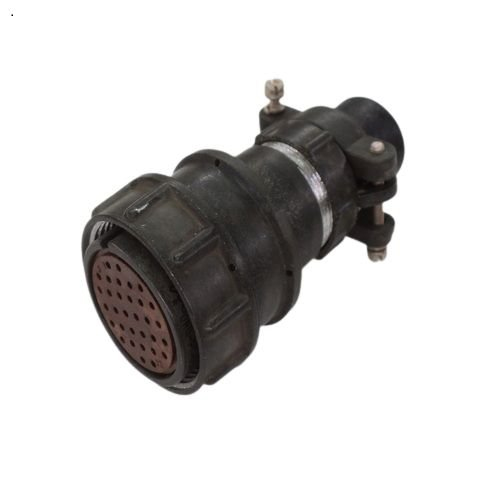

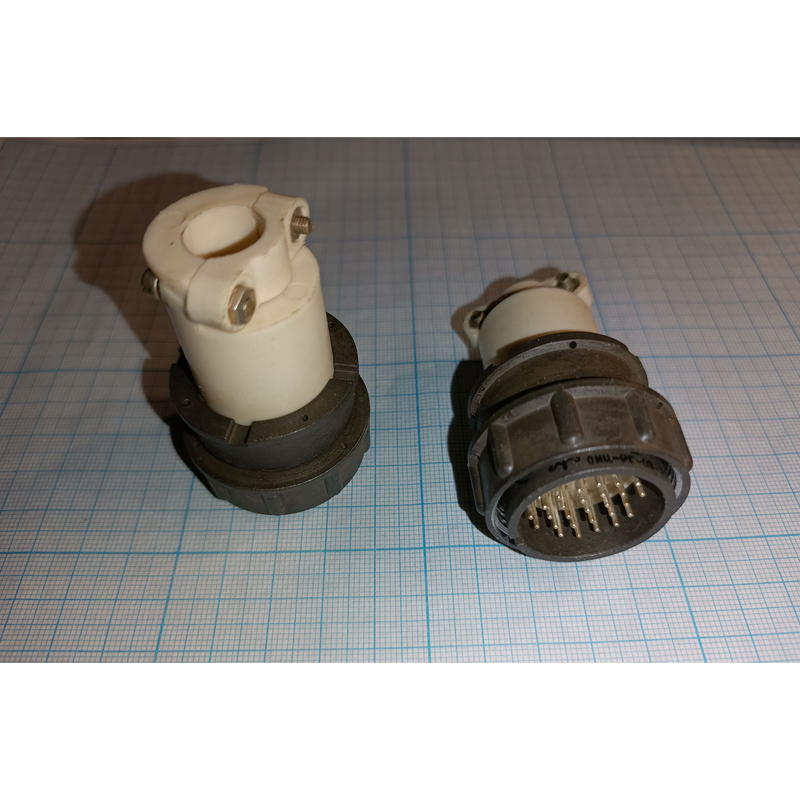

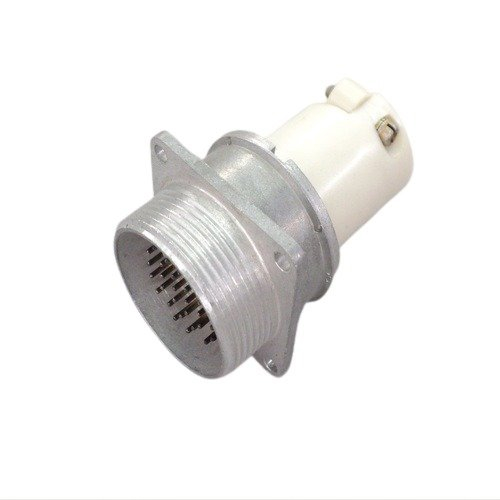

ОНЦ-РГ-09-32/30-Р12 «1» — это цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он состоит из двух негерметичных частей: вилки и розетки, которые могут быть приборными или кабельными.

Основные характеристики

Соединитель имеет 32 контакта и условный размер корпуса 30 мм. Тип этой модели — розетка (обозначается буквой «Р»), с резьбовым сочленением и одношпоночной поляризацией корпусов.

Покрытие контактов — никель, рабочее напряжение достигает 500 В (амплитудное значение), а ток на контакт варьируется от 2,5 до 7,5 А.

Конструкция и применение

Модель относится к серии ОНЦ-РГ-09, где цифра «1» указывает на приборную часть без кожуха (патрубка). Диаметр контактов — 1 мм, сопротивление контакта не превышает 0,05 Ом для диаметра 1,0 мм и 0,03 Ом для 1,5 мм.

Работает в диапазоне температур от -60 до +70 °C, с минимальной наработкой 10 000 часов и количеством сочленений до 500. Применяется в промышленных системах, включая внутренний монтаж в климатическом исполнении УХЛ.
