Назначение и область применения

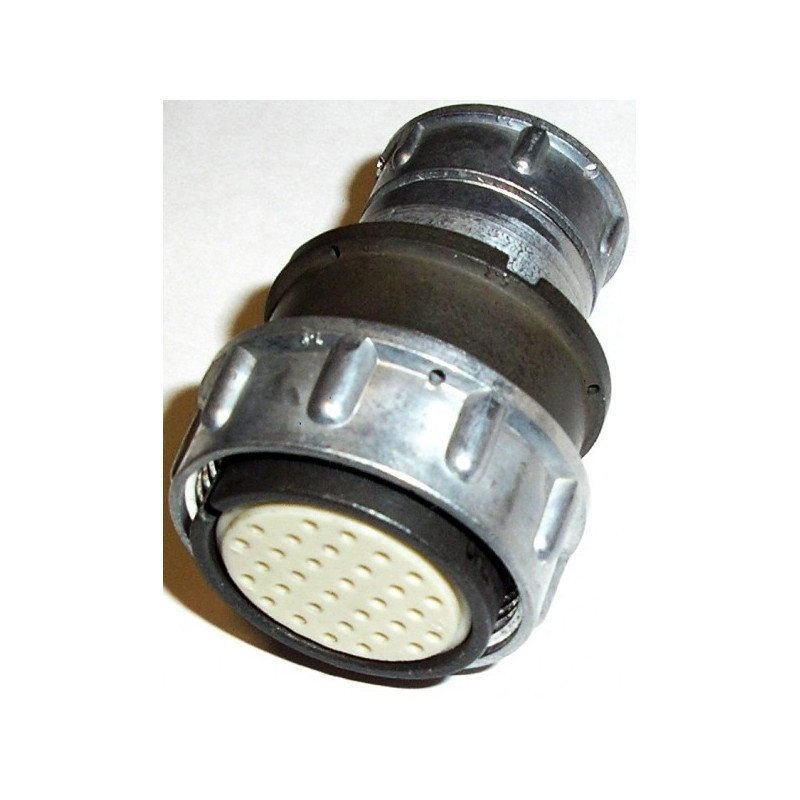

ОНЦ-РГ-09-32/30-Р12 — низкочастотный цилиндрический соединитель (разъем) советского и российского производства, относящийся к серии ОНЦ-РГ-09. Конкретное обозначение «Р12» указывает на розетку с определенным конструктивным исполнением, которое может быть кабельным, приборным или иным в зависимости от технических условий. Изделие предназначено для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц.

Разъем применяется в приборах и аппаратуре, где требуется надежное многоконтактное соединение в низкочастотном диапазоне: аппаратурный монтаж, измерительные устройства, промышленное оборудование. Сочленение частей — резьбовое, что обеспечивает стабильный механический контакт и устойчивость к вибрационным нагрузкам.

Конструкция и электрические параметры

Соединитель представляет собой цилиндрический низкочастотный разъем, состоящий из двух негерметичных частей: вилки и розетки. Модель ОНЦ-РГ-09-32/30-Р12 является розеткой, то есть содержит контакты типа «гнезда». Корпус имеет одношпоночную поляризацию, которая исключает неправильное соединение и повышает надежность при эксплуатации.

Основные характеристики

• Максимальное рабочее напряжение: до 500 В (амплитудное значение).
• Количество контактов: 32.
• Диаметр контактов: обычно 1 мм.
• Рабочий ток на контакт: примерно от 2,5 до 7,5 А в зависимости от конкретного сочетания и условий эксплуатации.
• Диапазон рабочих частот: до 3 МГц.

Конструктивные и эксплуатационные особенности

Корпус изделия, как правило, изготавливается из алюминиевого сплава (например, марки А-22) с оксидным покрытием, что обеспечивает защиту от коррозии и механических повреждений. Изолятор выполнен из пластмассы белого цвета, обладающей высокими диэлектрическими свойствами и стабильностью геометрических размеров.

Климатическое исполнение — УХЛ, что позволяет использовать разъем в условиях умеренного и холодного климата. Рабочий диапазон температур составляет приблизительно от минус 60 до плюс 70 градусов Цельсия. Допускается эксплуатация при высокой относительной влажности воздуха — до около 98 процентов при температуре плюс 25 градусов Цельсия. Соединитель рассчитан на заданное число сочленений и расчленений (около нескольких сотен циклов) и имеет гарантированный ресурс работы в десятки тысяч часов.

Комплектация и совместимость

В обозначении изделия указано заводское сочетание «2РМ30КПН32Г1В1В», которое отражает конкретное исполнение контактов и конструктивных элементов. Разъем совместим с ответными частями серии ОНЦ-РГ-09 соответствующего типоразмера и поляризации. При подборе ответной вилки необходимо учитывать количество контактов (32), диаметр контактов и тип сочленения.

Год выпуска — 89-91. Артикул изделия: 40532. Страна производства и производитель в представленных данных не указаны.
