Назначение

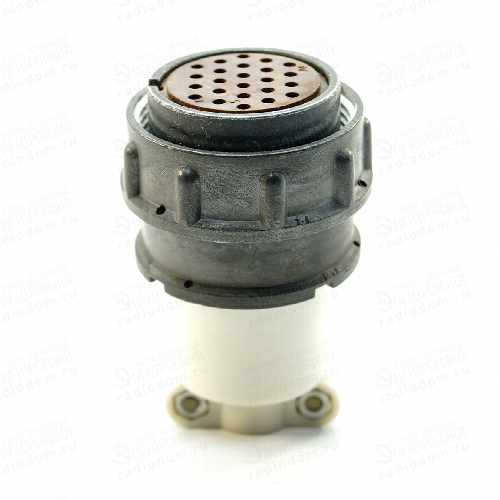

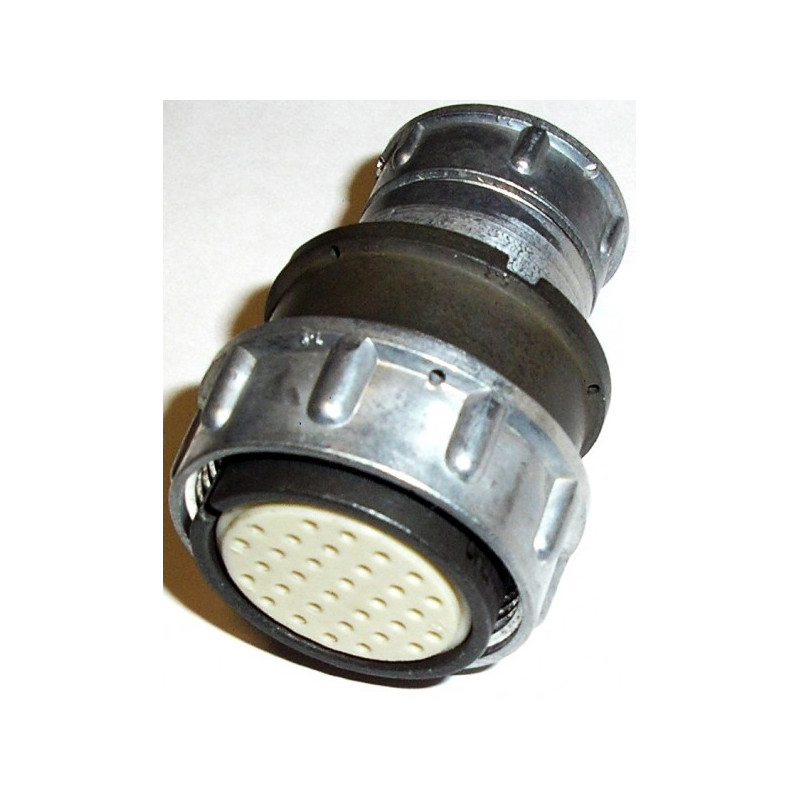

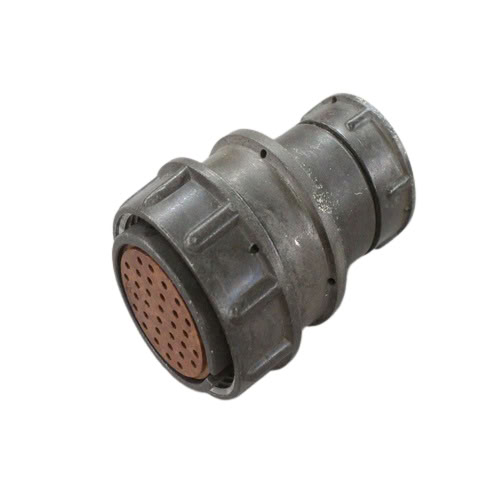

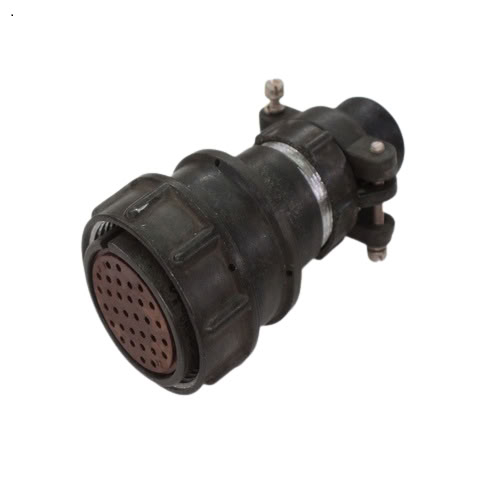

ОНЦ-РГ-09-32/30-Р12 — это приборная цилиндрическая низкочастотная многоконтактная розетка, предназначенная для монтажа на панель, шасси или корпус оборудования. Изделие применяется для организации надёжного электрического соединения между блоками, модулями и кабельными сборками в составе промышленной, радиоэлектронной, измерительной и транспортной аппаратуры.

Розетка относится к категории ОНЦ и выпускается компанией «Элекон». Альтернативным обозначением изделия является 2РМТ30КПН32Г1В1В. Корпус розетки изготовлен из прочного металла, как правило алюминиевых сплавов, а изоляторы — из карболита (фенопласта). Такое сочетание материалов обеспечивает механическую прочность и электрическую изоляцию контактов.

Подтверждённые особенности

Конструкция розетки рассчитана на эксплуатацию в жёстких условиях и обладает следующими характеристиками:

• Тип разъёма: цилиндрический, низкочастотный, многоконтактный.
• Тип монтажа: приборная (панельная) розетка для крепления на шасси или корпусе оборудования.
• Количество контактов: 32 гнездовых (female) контакта.
• Тип сочленения: байонетное, обеспечивающее быстрое и надёжное соединение и разъединение.
• Диаметр корпуса (условный размер): 30.
• Материалы: металлический корпус, изоляторы из карболита, контакты из латуни или бронзы с покрытием, часто серебром или золотом, для улучшения электропроводности и коррозионной стойкости.
• Рабочее напряжение: типично до 700 В переменного или постоянного тока в зависимости от модификации и условий эксплуатации.
• Рабочий ток на контакт: варьируется в зависимости от диаметра контакта, обычно от 1 до 10 А.
• Диапазон рабочих температур: широкий, характерный для серии 2РМТ (термостойкий), например от минус 60 до плюс 100 градусов Цельсия.
• Герметичность: обозначение «РГ» указывает на герметичное исполнение, обеспечивающее защиту от пыли, влаги и других агрессивных факторов окружающей среды.
• Надёжность: высокая устойчивость к вибрациям, механическим ударам и воздействию окружающей среды, соответствие требованиям для эксплуатации в жёстких условиях.

Другие розетки ОНЦ-РГ-09-32/30-Р12, как указано в имеющихся данных, производились в 1987 году.

Применение

Благодаря совокупности характеристик розетка востребована в нескольких направлениях.

Промышленная автоматизация и машиностроение

Используется для подключения датчиков, исполнительных устройств, систем управления и контроллеров в различных отраслях промышленности, включая станкостроение и робототехнику.

Авиационная и космическая техника

Применяется в бортовом оборудовании, наземных комплексах, системах связи и управления, где критична высокая надёжность и устойчивость к экстремальным условиям: перепадам температур, вибрациям и влажности.

Радиоэлектронная аппаратура

Служит для организации надёжных электрических соединений в стационарной и переносной радиоэлектронной аппаратуре, блоках питания и системах коммутации.

Измерительная и испытательная техника

Обеспечивает стабильное соединение компонентов в лабораторном, научном и производственном оборудовании.

Транспортные средства

Применяется в железнодорожном, автомобильном и морском транспорте для систем управления, сигнализации и освещения.

Артикул изделия — 7377. Сведения о производителе, гарантии, комплектации и стране производства в предоставленных данных не указаны.
