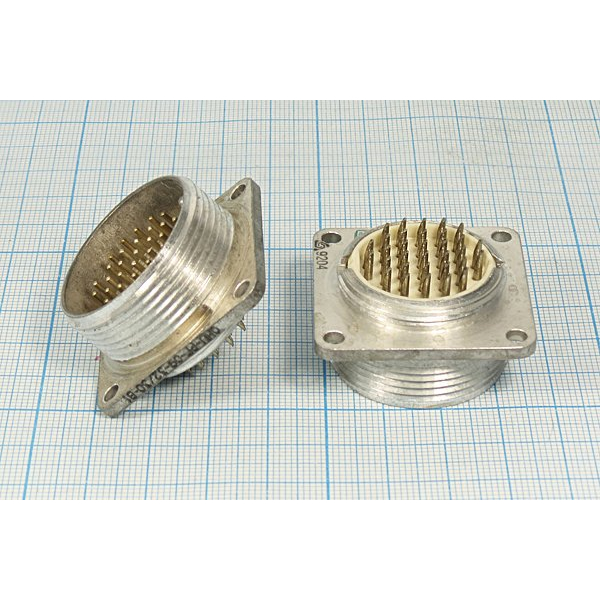

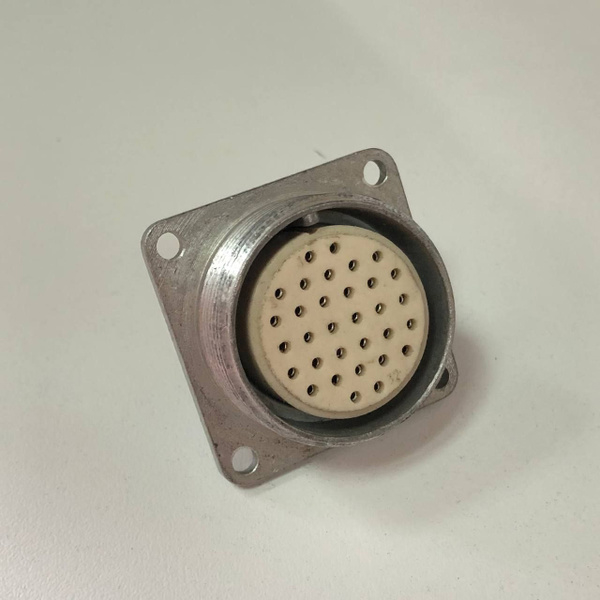

ОНЦ-РГ-09 32/30-Р1

Цена: ПОД ЗАКАЗ

Технические характеристики

ОНЦ-РГ-09 32/30-Р1

Соединитель ОНЦ-РГ-09-32/30-Р1 представляет собой цилиндрический низкочастотный малогабаритный разъем, предназначенный для работы в электрических цепях как постоянного, так и переменного тока с напряжением до 500 В и частотой до 3 МГц. Он широко используется в различных электро-, радио- и контрольно-измерительных приборах.

Технические характеристики

Структура соединителя:

Соединитель состоит из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными.
Блочная часть может изготавливаться без патрубков или с прямыми патрубками, а кабельная часть — без патрубков, с прямыми или угловыми патрубками.

Конструктивное исполнение:

Соединитель имеет однош Оночную поляризацию корпусов.
Контакты покрыты никелем, что обеспечивает хорошую проводимость и защиту от коррозии.

Климатическое исполнение:

Соединители предназначены для внутреннего монтажа в климатическом исполнении УХЛ, что соответствует техническим условиям бр0.364.182 ТУ.

Обозначение:

Структура условного обозначения: ОНЦ-РГ-09-32/30-Р1
- ОНЦ-РГ-09 — тип соединителя;
- 32 — количество контактов;
- 30 — условный размер корпуса;
- Р — часть соединителя (В — вилка, Р — розетка );
- 1 — конструктивное исполнение (например, приборная часть).

Применение

Соединители ОНЦ-РГ-09-32/30-Р1 используются для монтажа с экранированными или неэкранированными кабелями. Они обеспечивают надежное соединение в различных условиях эксплуатации. Также важно учитывать вид концевой гайки патрубка при выборе соединителя. Производитель гарантирует соответствие соединителей всем требованиям технических условий при соблюдении правил эксплуатации, хранения и транспортировки.

Описание

Назначение соединителя

ОНЦ-РГ-09 32/30-Р1 — цилиндрический низкочастотный малогабаритный разъём, предназначенный для работы в электрических цепях постоянного и переменного тока напряжением до 500 В и частотой до 3 МГц. Соединитель применяется в электро-, радио- и контрольно-измерительных приборах, где требуется компактное и надёжное электрическое соединение.

Изделие выпускается в соответствии с техническими условиями бр0.364.182 ТУ и имеет климатическое исполнение УХЛ, что подразумевает внутренний монтаж. Артикул товара — 7305, категория — ОНЦ.

Конструктивные особенности

Соединитель состоит из двух частей: вилки и розетки. Каждая из них может быть выполнена как блочной (приборной), так и кабельной. Блочная часть изготавливается без патрубков или с прямыми патрубками, кабельная — без патрубков, с прямыми или угловыми патрубками. Такой набор исполнений позволяет подобрать соединитель под конкретный способ монтажа.

Корпуса соединителя имеют одношпоночную поляризацию, которая исключает неправильное сочленение частей. Контакты покрыты никелем, что обеспечивает хорошую проводимость и защиту от коррозии.

Расшифровка условного обозначения

Структура обозначения ОНЦ-РГ-09-32/30-Р1 читается следующим образом:

ОНЦ-РГ-09 — тип соединителя;
32 — количество контактов;
30 — условный размер корпуса;
Р — часть соединителя (В — вилка, Р — розетка);
1 — конструктивное исполнение, например приборная часть.

Применение

Соединители ОНЦ-РГ-09-32/30-Р1 используются для монтажа с экранированными или неэкранированными кабелями. Они обеспечивают надёжное соединение в различных условиях эксплуатации.

При выборе соединителя важно учитывать вид концевой гайки патрубка — этот параметр влияет на совместимость с кабелем и способ крепления. Производитель гарантирует соответствие соединителей всем требованиям технических условий при соблюдении правил эксплуатации, хранения и транспортировки.

Ключевые параметры

Тип: цилиндрический низкочастотный малогабаритный разъём.
Напряжение: до 500 В.
Частота: до 3 МГц.
Количество контактов: 32.
Условный размер корпуса: 30.
Часть соединителя: розетка.
Покрытие контактов: никель.
Поляризация корпусов: одношпоночная.
Климатическое исполнение: УХЛ, внутренний монтаж.
Технические условия: бр0.364.182 ТУ.
