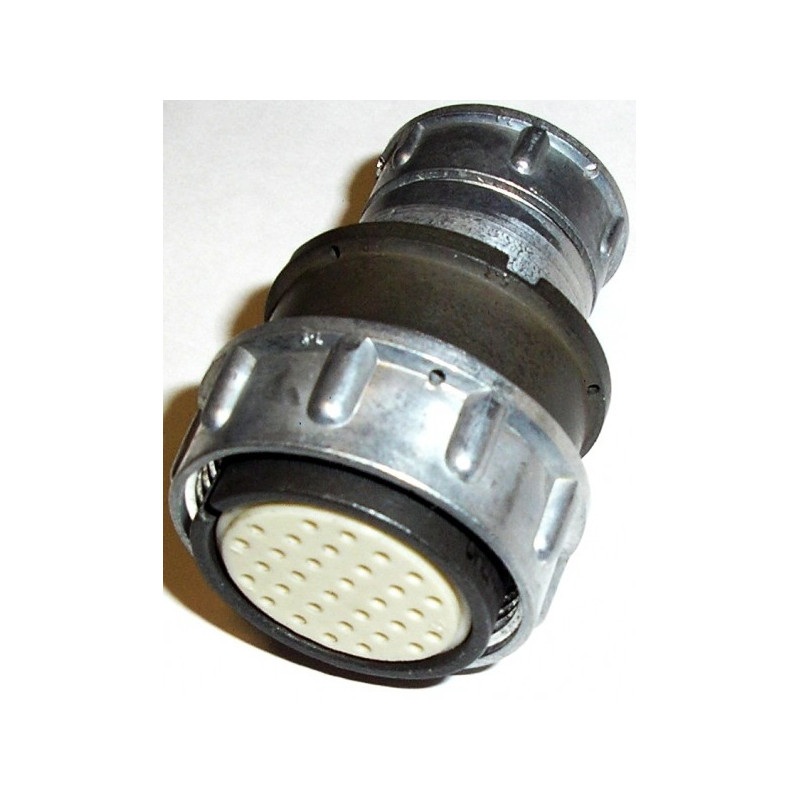

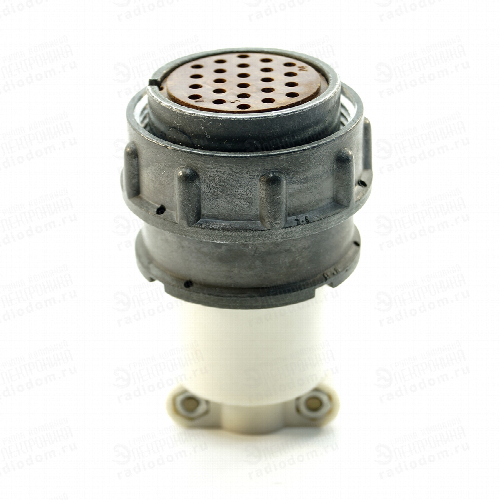

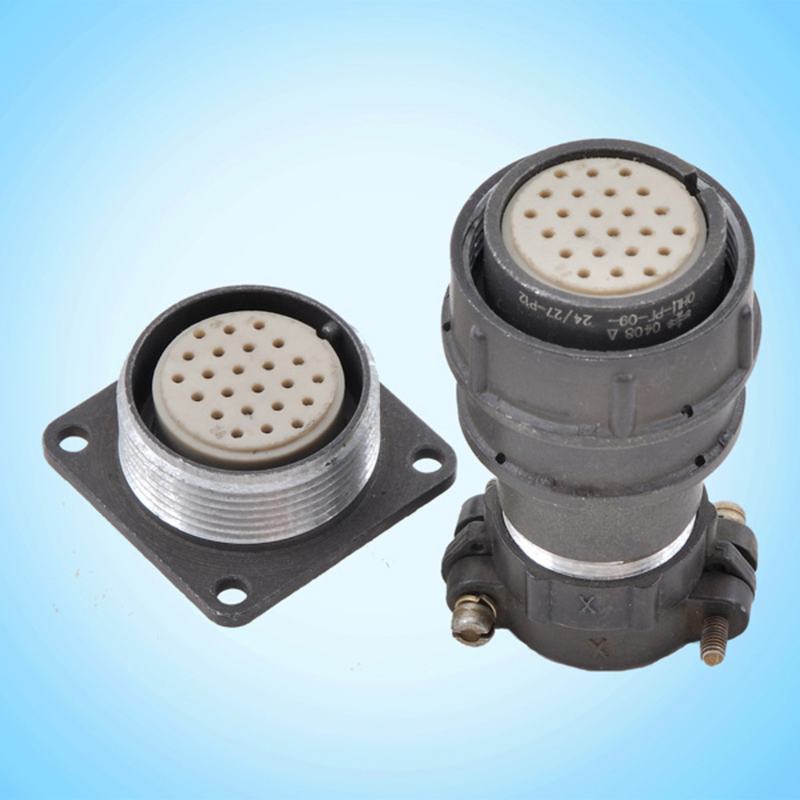

Назначение разъёма ОНЦ-РГ-09-32/30-Р 12

ОНЦ-РГ-09-32/30-Р 12 — это цилиндрический низкочастотный малогабаритный разъём из серии ОНЦ-РГ-09. Изделие предназначено для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при максимальном напряжении 500 В. Разъём применяется там, где требуется компактное и надёжное электрическое соединение с большим числом контактов в ограниченном объёме корпуса.

Конструктивно разъём состоит из двух негерметичных частей — вилки и розетки, каждая из которых может быть выполнена в кабельном или приборном исполнении. Такое построение позволяет собирать как кабельные соединения между блоками, так и присоединение кабеля непосредственно к прибору.

Подтверждённые технические особенности

Характеристики изделия определяются его принадлежностью к серии ОНЦ-РГ-09 и типовым требованиям, предъявляемым к разъёмам данного семейства.

• Количество контактов — 32 штуки, диаметр каждого контакта 1 мм.
• Условный размер корпуса — 30 мм.
• Рабочий диапазон температур — от минус 60 до плюс 70 градусов Цельсия.
• Сопротивление изоляции — не менее 5000 МОм.
• Ресурс сочленений — 500 циклов.
• Наработка — не менее 10000 часов.
• Климатическое исполнение — УХЛ по ТУ Бр0.364.182.
• Максимальное рабочее напряжение — 500 В.
• Рабочая частота соединяемых цепей — до 3 МГц.

Конструкция и исполнение

Маркировка ОНЦ-РГ-09-32/30-Р 12 расшифровывается следующим образом: изделие относится к серии ОНЦ-РГ-09, имеет 32 контакта и условный размер корпуса 30 мм. Буква Р указывает на то, что это розетка. Индекс 12 обозначает кабельное исполнение с прямым патрубком, предназначенным для неэкранированного кабеля.

Разъём относится к негерметичным изделиям, поэтому его применение предполагает внутренний монтаж, при котором не требуется защита от прямого воздействия влаги и агрессивных сред. Допускается использование как экранированных, так и неэкранированных кабелей в зависимости от модификации и условий эксплуатации.

Совместимость и область применения

Важной особенностью серии является совместимость контактов с разъёмами серий 2РМТ и 2РМДТ. Это расширяет возможности применения изделия при замене или комплектовании соединителей в уже существующем оборудовании.

Разъём ОНЦ-РГ-09-32/30-Р 12 широко используется в электротехническом и радиооборудовании, а также в контрольно-измерительных приборах. Он подходит для соединения цепей управления, питания и сигнальных линий низкой частоты, где требуется передача большого числа сигналов через один компактный соединитель.

Благодаря малогабаритному цилиндрическому корпусу и стойкости к широкому диапазону температур, разъём востребован в составе приборов, работающих в составе стационарных и подвижных установок. Артикул изделия — 7376.
