ОНЦ-РГ-09-32/30-В12: кабельный низкочастотный разъём для надёжных соединений

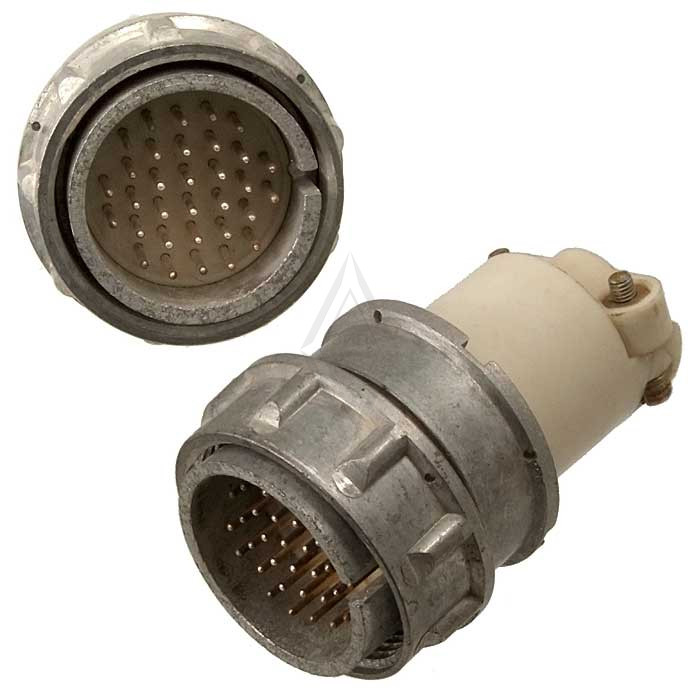

ОНЦ-РГ-09-32/30-В12 — малогабаритный цилиндрический низкочастотный разъём серии ОНЦ-РГ-09, рассчитанный на формирование разъёмных электрических соединений в аппаратуре общего назначения. Исполнение применяется там, где требуется компактно подключить многожильный неэкранированный кабель и обеспечить устойчивую фиксацию соединения.

Разъём относится к кабельным вилкам и оснащается прямым кожухом (патрубком). Резьбовой способ сочленения помогает предотвратить случайное разъединение при вибрациях, перемещении кабеля или эксплуатации оборудования в условиях механических нагрузок.

Расшифровка маркировки

Обозначение изделия содержит основную информацию о его конструкции:

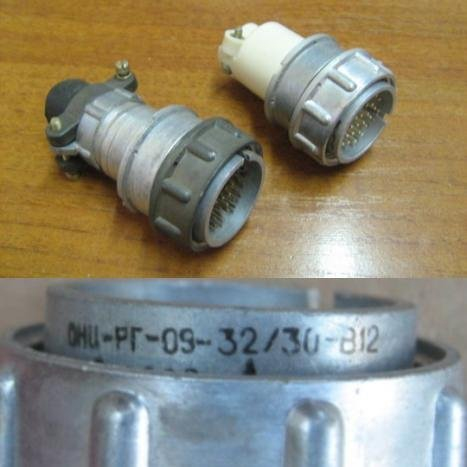

Таким образом, ОНЦ-РГ-09-32/30-В12 представляет собой 32-контактную кабельную вилку в корпусе условного размера 30.

Конструктивные особенности

Соединитель имеет негерметичное исполнение и одношпоночную поляризацию корпуса. Такая конструкция задаёт единственное правильное положение при стыковке вилки и ответной части, снижая риск неверного подключения контактных цепей.

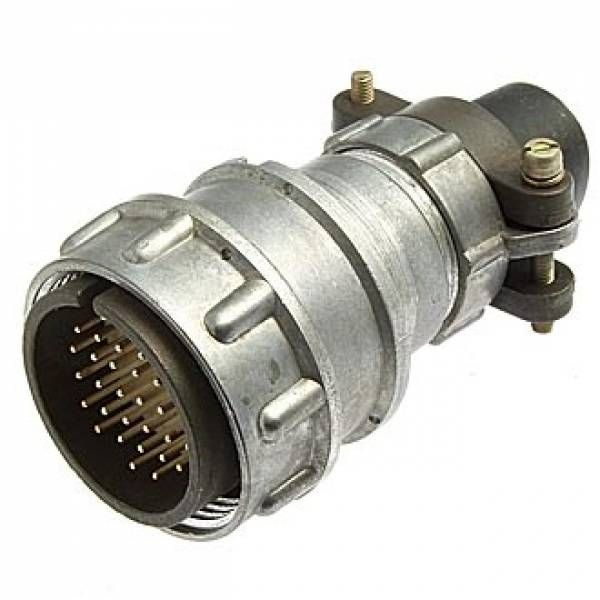

Контакты выполнены в виде штырей и имеют никелевое покрытие. Подключение проводов выполняют объёмным монтажом методом пайки к хвостовикам контактов. Прямой патрубок предназначен для ввода и закрепления неэкранированного кабеля, а резьбовая фиксация удерживает соединённые части в рабочем положении.

Технические параметры

Для исполнения ОНЦ-РГ-09-32/30-В12 указываются следующие характерные параметры:

• Количество контактов — 32.

• Условный размер корпуса — 30.

• Номинальное рабочее напряжение — до 500 В.

• Максимальная частота электрических цепей — до 3 МГц.

• Рабочий ток — до 5 А на контакт для данного исполнения.

• Сопротивление контакта — не более 0,05 Ом.

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Диапазон рабочих температур — от −60 °C до +70 °C.

• Климатическое исполнение — УХЛ.

• Ресурс — до 500 циклов сочленения и расчленения.

• Ориентировочная минимальная наработка при максимальной температуре +100 °C — 10 000 часов.

Где применяется ОНЦ-РГ-09-32/30-В12

Разъём используют в узлах и блоках электронной, измерительной, промышленной и специальной аппаратуры, где необходимо периодически соединять и разъединять большое число электрических цепей. Наличие 32 контактов делает его удобным для передачи управляющих, сигнальных и питающих линий через единый кабельный интерфейс.

Пример применения — соединение внешнего кабельного жгута с приборным блоком управления: кабельная вилка ОНЦ-РГ-09-32/30-В12 стыкуется с совместимой розеткой, а резьбовое соединение обеспечивает механическую устойчивость контактной пары.

При проектировании важно проверить соответствие ответной части по серии, размеру корпуса, контактной схеме, типу контактов и поляризации. Для корректной эксплуатации также следует учитывать негерметичность разъёма: при риске прямого воздействия влаги, пыли или агрессивных сред необходимо предусмотреть защиту соединительного узла.
