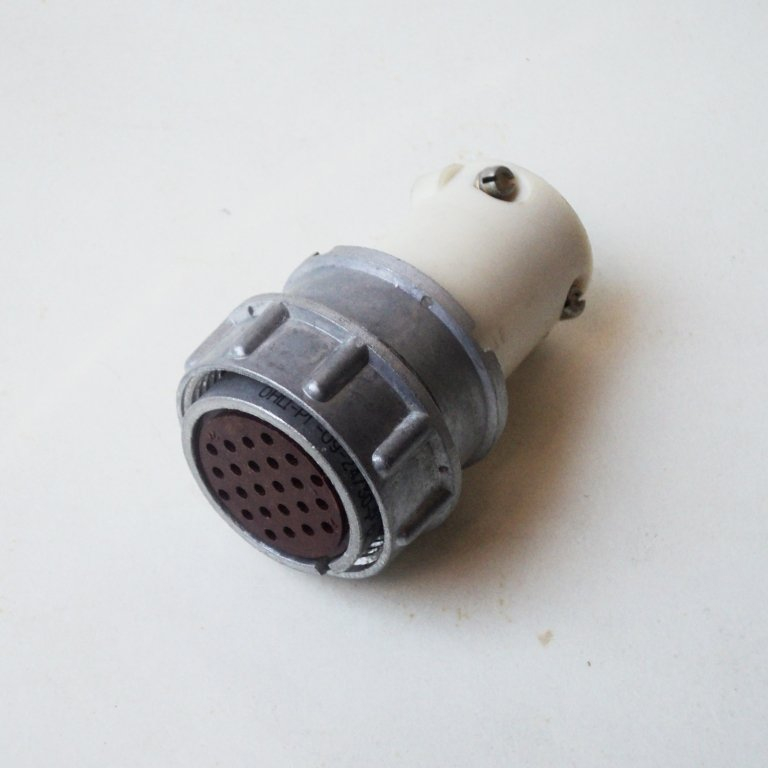

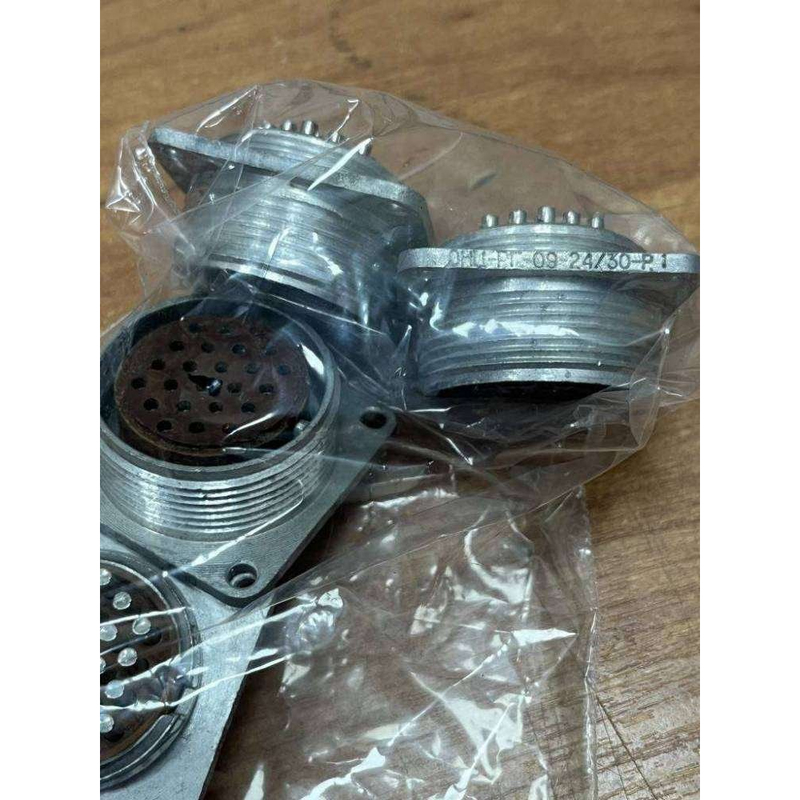

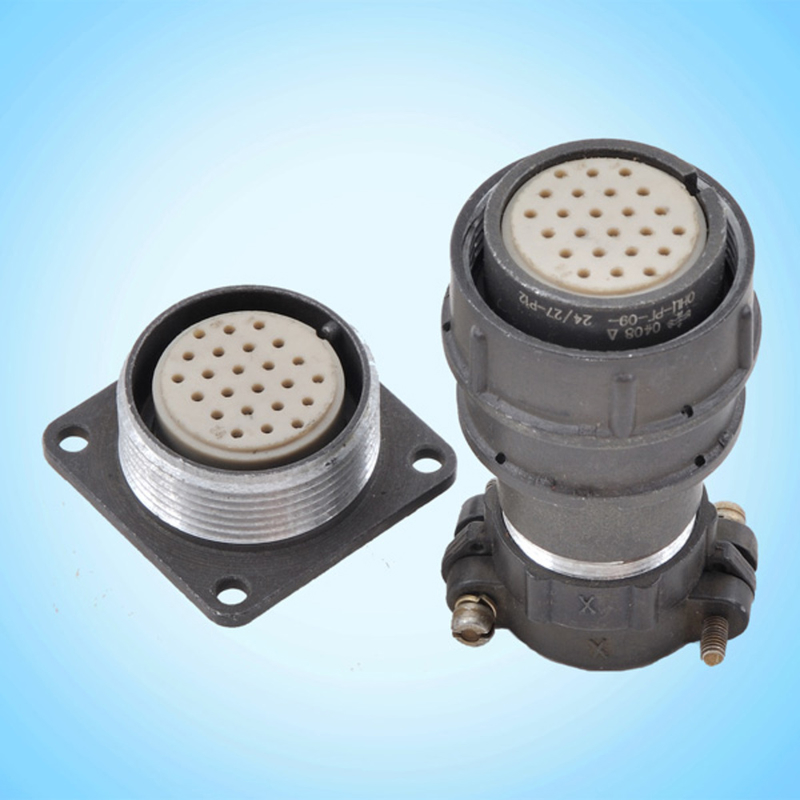

Назначение соединителя ОНЦ-РГ-09-24/30-В2 (БПН) «5»

ОНЦ-РГ-09-24/30-В2 (БПН) «5» — это цилиндрический низкочастотный электрический соединитель (вилка) из серии ОНЦ-РГ-09, предназначенной для соединения и разъединения электрических цепей в блоках и узлах электронной аппаратуры общего назначения. Изделие применяется во внутренних связях радио- и электронной аппаратуры, в том числе в приборных и кабельных монтажах, где требуется надежное и многократно сочленяемое соединение.

Соединитель используется в электрических цепях постоянного и переменного тока частотой до 3 МГц при рабочем напряжении до 500 В. Такие параметры делают его пригодным для коммутации сигнальных и питающих цепей внутри приборных корпусов, блоков и стоек, где не предъявляются требования к герметичности и экранированию.

Расшифровка обозначения и конструктивные особенности

Маркировка изделия содержит несколько самостоятельных элементов, каждый из которых указывает на конкретные свойства соединителя.

• ОНЦ-РГ-09 — тип цилиндрического низкочастотного соединителя с резьбовой фиксацией.
• 24 — количество электрических контактов.
• 30 — условный размер корпуса (габарит).
• В — вилка (приборная часть), а не розетка.
• 2 — приборная часть без экранировки, с прямым кожухом (патрубком).
• БПН — блок приборный, негерметичный.
• «5» — вариант исполнения или номер контакта либо группы в схеме; конкретная трактовка зависит от документации разработчика.

ОНЦ-РГ-09-24/30-В2 выполнен как негерметичная приборная вилка с прямым кожухом. Монтаж рассчитан на неэкранированный кабель или на печатную плату методом пайки. Контакты имеют покрытие из никеля.

Технические характеристики и условия эксплуатации

Сопротивление контактов обычно не превышает единиц-десятков мОм, а максимальный ток на один контакт составляет порядка 5–10 А в зависимости от условий эксплуатации. Резьбовая фиксация обеспечивает надежное механическое удержание сочлененной пары при воздействии внешних нагрузок.

Соединитель рассчитан на работу в климатическом исполнении УХЛ (умеренный и холодный климат) в диапазоне температур примерно от минус 60 до плюс 70 °C. Он выдерживает вибрации и ударные нагрузки, нормированные по ГОСТ (порядка сотен герц по частоте и до десятков-сотен g по ускорению), а также пониженное атмосферное давление.

Срок сохраняемости и наработка исчисляются в тысячах часов. Ресурс по циклам сочленения-расчленения обычно составляет до порядка 500 циклов, что подтверждает пригодность изделия для многократно разъемных соединений.

Применение и приемка

Изделие востребовано при сборке приборных и кабельных соединений в составе электронной аппаратуры, где необходимо частое подключение и отключение функциональных узлов. Отсутствие экранировки и герметичности определяет области применения, в которых не требуется защита от электромагнитных помех и воздействия влаги.

Товар поставляется с приемкой «5», что подтверждает соответствие установленным требованиям качества по данной категории. Дополнительные сведения о производителе, комплектации и стране производства в предоставленных данных не указаны.
