Назначение и область применения

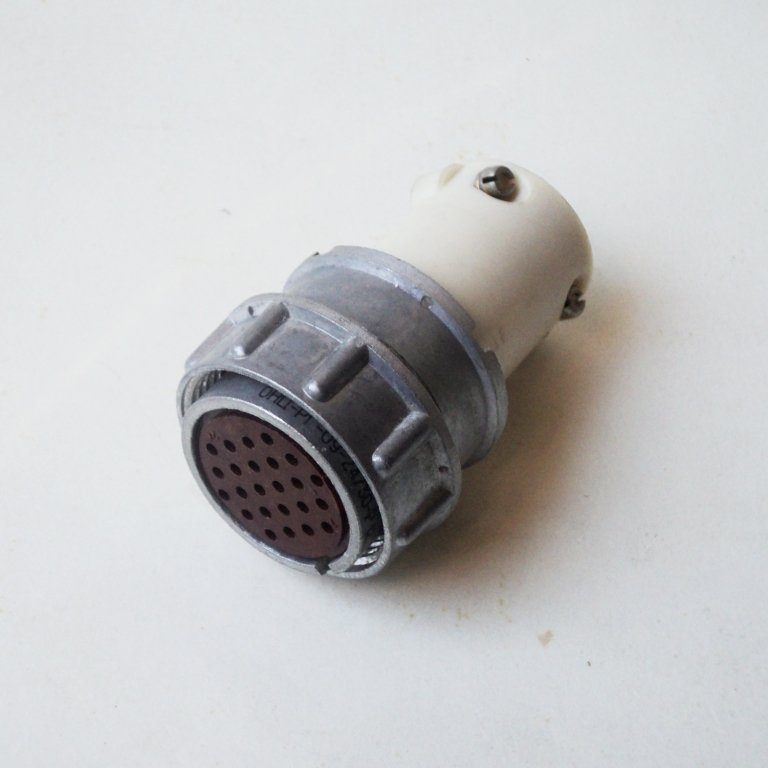

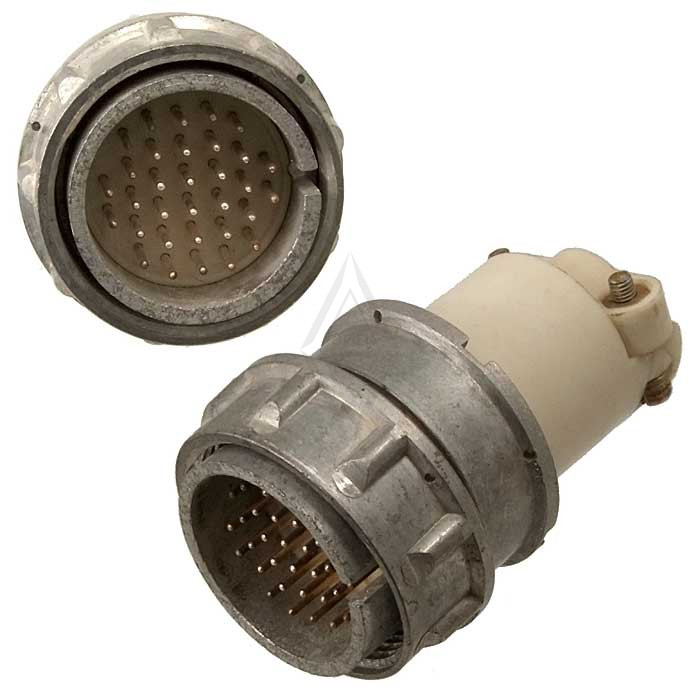

ОНЦ-РГ-09-24/30-В2 «5» — электрический соединитель типа ОНЦ-РГ-09, выполненный в виде приборной вилки с 24 контактами и условным размером корпуса 30. Изделие применяется для соединения и разъединения электрических цепей в узлах и блоках аппаратуры общего назначения, где требуется стабильное электрическое соединение при рабочих напряжениях и частотах, указанных в технических характеристиках.

Разъёмы серии ОНЦ-РГ-09 рассчитаны на эксплуатацию в составе внутреннего монтажа аппаратуры и не являются герметичными. Климатическое исполнение — УХЛ. Соединитель допускает работу как с экранированными, так и с неэкранированными кабелями, что расширяет возможности его использования в различных схемах коммутации.

Конструктивные особенности

ОНЦ-РГ-09-24/30-В2 «5» относится к приборной части соединителя и имеет неэкранированное исполнение с прямым кожухом, то есть прямым патрубком. Конструкция соединителя типа ОНЦ-РГ-09 предусматривает наличие двух ответных частей — вилки и розетки, каждая из которых может быть как приборной, так и кабельной. Такое построение позволяет компоновать линии связи непосредственно на корпусе блока или на кабеле.

Сочленение и поляризация

Сочленение вилки с ответной частью выполняется резьбовым способом, что обеспечивает надёжную фиксацию соединения и устойчивость к вибрационным нагрузкам в составе аппаратуры. Поляризация корпусов — одношпоночная: она исключает неправильное подключение и гарантирует совмещение контактов в единственно верном положении.

Технические характеристики

• Тип соединителя: ОНЦ-РГ-09
• Количество контактов: 24
• Условный размер корпуса: 30
• Часть соединителя: вилка, приборная
• Конструктивное исполнение: неэкранированная, с прямым кожухом (патрубком)
• Рабочее напряжение: до 500 В
• Рабочая частота: до 3 МГц
• Сочленение: резьбовое
• Поляризация: одношпоночная
• Климатическое исполнение: УХЛ
• Герметичность: негерметичное исполнение, внутренний монтаж
• Приемка: «5»

Контактная система и переходные сопротивления

Соединитель оснащён контактами двух диаметров, для которых нормируется сопротивление контакта. Для контактов диаметром 1,0 мм сопротивление составляет не более 0,05 Ом, для контактов диаметром 1,5 мм — не более 0,03 Ом. Указанные значения характеризуют стабильность электрического контакта и умеренные потери в местах коммутации.

Приёмка и порядок подбора

Изделие поставляется с приёмкой «5», что отражено в характеристиках товара и является важным параметром при выборе соединителя для ответственных узлов аппаратуры. Артикул позиции — 7364, категория — ОНЦ.

При подборе необходимо учитывать тип ответной части, количество контактов, условный размер корпуса и исполнение корпуса, а также допустимые рабочее напряжение и частоту. Для построения полноценной линии коммутации вилка ОНЦ-РГ-09-24/30-В2 «5» комплектуется соответствующей розеткой того же типоразмера, приборной или кабельной, в зависимости от схемы монтажа.
