Назначение соединителя ОНЦ-РГ-09-19/27-В14

ОНЦ-РГ-09-19/27-В14 — это вилка низкочастотного цилиндрического соединителя из серии ОНЦ-РГ-09. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется для электрического соединения приборов и кабельных линий внутри аппаратуры, где требуется передача сигнала и питания по большому числу цепей одновременно.

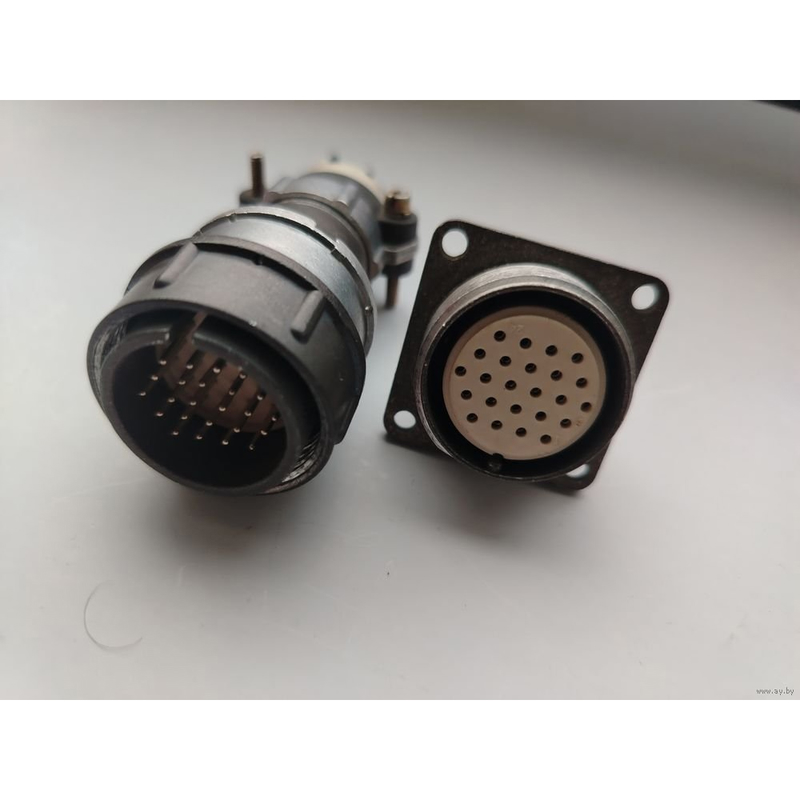

Конструктивно соединители этой серии негерметичные и состоят из вилки и розетки. Каждая из частей может быть выполнена в приборном или кабельном исполнении, что позволяет собирать как межблочные, так и кабельные соединения. Вилка ОНЦ-РГ-09-19/27-В14 относится к кабельной части и устанавливается на кабель, обеспечивая механическую фиксацию и электрический контакт с ответной розеткой.

Основные технические характеристики

Ниже приведены подтверждённые параметры серии, к которой относится данное изделие. Значения указаны для нормальных условий эксплуатации и соответствуют электрическим и механическим возможностям соединителя.

• Максимальное рабочее напряжение — до 500 В.
• Ток на контакт — до 2,5 А, для одиночного контакта — до 5 А.
• Сопротивление контактов — не более 50 мОм.
• Частотный диапазон — постоянный и переменный ток частотой до 3 МГц.
• Покрытие контактов — никель.
• Климатическое исполнение — УХЛ, диапазон рабочих температур от минус 60 до плюс 70 градусов Цельсия.
• Устойчивость к вибрациям — до 400 метров на секунду в квадрате.
• Ресурс сочленений — до 500 циклов.

Обозначение «19/27» в маркировке указывает на количество контактов: 19 основных и 27 вспомогательных. Такое сочетание позволяет одновременно коммутировать силовые и сигнальные цепи в одном разъёме. Буква «В» обозначает вилку, а число «14» — условный размер корпуса.

Конструкция и монтаж

Корпус соединителя цилиндрический, фиксация соединения с ответной розеткой — резьбовая. Это обеспечивает надёжное удержание вилки в розетке при механических воздействиях и предотвращает самопроизвольное расчленение. В зависимости от исполнения вилка может иметь прямой патрубок для ввода кабеля или выполняться без него.

Монтаж возможен как с экранированными, так и с неэкранированными кабелями. Экранированный вариант применяется там, где требуется защита передаваемого сигнала от внешних помех и снижение излучения. Соединитель ориентирован на внутренний монтаж в приборах, поэтому не имеет герметичного исполнения и не предназначен для работы в условиях прямого воздействия влаги или агрессивной среды.

Приёмка «5» подтверждает, что изделие прошло приёмочный контроль в установленном порядке. Это важно для применения в ответственных устройствах, где предъявляются повышенные требования к стабильности параметров и надёжности соединения.

Область применения и особенности эксплуатации

Благодаря большому числу контактов и устойчивости к вибрациям соединитель ОНЦ-РГ-09-19/27-В14 востребован в приборостроении, измерительной и управляющей аппаратуре, а также в составе кабельных сборок, работающих внутри блоков и стоек. Изделие выдерживает многократные сочленения — до 500 циклов, что позволяет использовать его в разъёмах, которые периодически подключаются и отключаются при наладке и обслуживании.

Температурный диапазон от минус 60 до плюс 70 градусов Цельсия и климатическое исполнение УХЛ делают соединитель пригодным для эксплуатации в широком спектре условий, характерных для умеренного и холодного климата. Никелевое покрытие контактов обеспечивает стабильное переходное сопротивление и защиту от окисления в пределах рабочих условий.

При подборе ответной части необходимо учитывать тип исполнения — приборное или кабельное, а также наличие или отсутствие прямого патрубка. Для сохранения заявленных характеристик рекомендуется использовать кабели, соответствующие типу экранирования, и соблюдать допустимые токовые нагрузки на контакты с учётом количества задействованных цепей.
