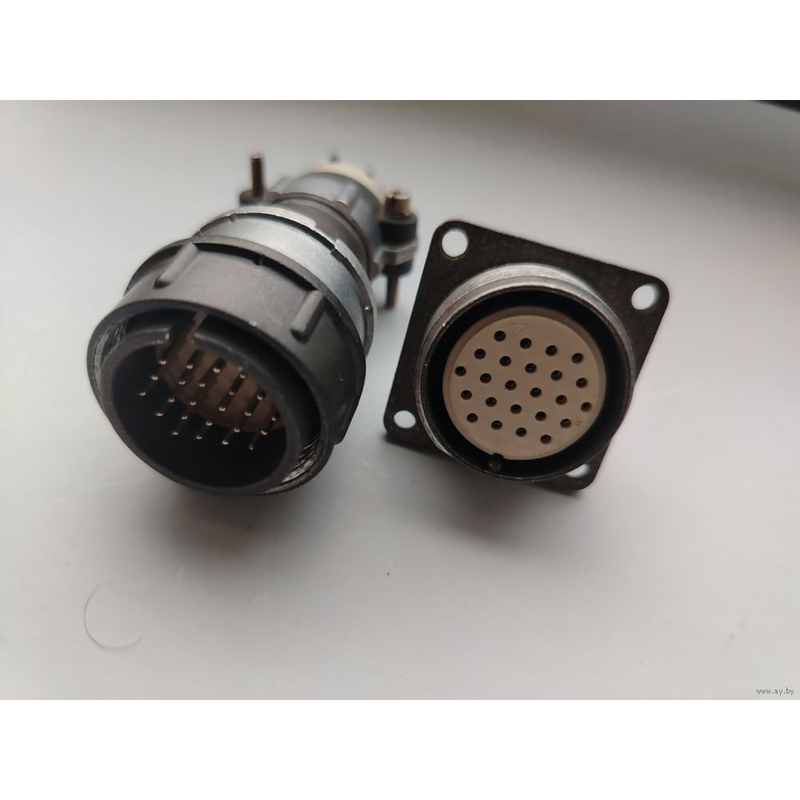

ОНЦ-РГ-09-19/27-В1

Цена:

400 ₽

Технические характеристики

ОНЦ-РГ-09-19/27-В1

ОНЦ-РГ-09-19/27-В1 представляет собой блочную вилку цилиндрического низкочастотного соединителя серии ОНЦ-РГ-09. Это приборный разъём с резьбовым соединением и одношпоночной поляризацией корпусов, предназначенный для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц).

Основные характеристики

Соединитель имеет 19 контактов диаметром 1,5 мм (штыревые, круглые, из латуни с покрытием никелем). Сопротивление контактов не превышает 30 мОм, сопротивление изоляции — не менее 5000 МОм, максимальная токовая нагрузка — 4 А, рабочее напряжение — до 500 В (амплитудное).

Условия эксплуатации

Работает при температурах от -60 до +70 °C в климатическом исполнении УХЛ, выдерживает механические удары до 1500 м/с² (одиночные) и 400 м/с² (многократные), вибрацию 1–500 Гц с ускорением 10 g, а также пониженное давление до 5,3·10⁻⁴ Па. Число сочленений-расчленений — 500, наработка — не менее 10000 часов.

Конструкция

Корпус из алюминиевого сплава А-22 с оксидным покрытием (серый цвет), размеры: ширина 36 мм, высота 25 мм, масса около 22 г. Предназначен для внутреннего монтажа с экранированными или неэкранированными кабелями, соответствует ТУ бР0.364.082.

Описание

Назначение

ОНЦ-РГ-09-19/27-В1 представляет собой блочную вилку цилиндрического низкочастотного соединителя серии ОНЦ-РГ-09. Это приборный разъём с резьбовым соединением и одношпоночной поляризацией корпусов. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Соединитель применяется для внутреннего монтажа и обеспечивает надёжное электрическое соединение в составе радиоэлектронной аппаратуры, приборов и кабельных сборок. Резьбовое соединение и поляризация корпусов исключают неправильное сочленение и самопроизвольное рассоединение при механических воздействиях.

Подтверждённые особенности

Электрические параметры

Количество контактов — 19 штыревых, круглых, диаметром 1,5 миллиметра.
Материал контактов — латунь с покрытием никелем.
Сопротивление контактов — не более 30 миллиом.
Сопротивление изоляции — не менее 5000 мегаом.
Максимальная токовая нагрузка — 4 ампера.
Рабочее напряжение — до 500 вольт (амплитудное значение).

Условия эксплуатации

Диапазон рабочих температур — от минус 60 до плюс 70 градусов Цельсия.
Климатическое исполнение — УХЛ.
Устойчивость к одиночным механическим ударам — до 1500 метров на секунду в квадрате.
Устойчивость к многократным механическим ударам — до 400 метров на секунду в квадрате.
Вибрация — в диапазоне от 1 до 500 герц с ускорением 10 g.
Работа при пониженном давлении — до 5,3 на 10 в минус четвёртой степени паскаля.
Число сочленений-расчленений — 500.
Наработка — не менее 10000 часов.

Конструкция и масса

Корпус изготовлен из алюминиевого сплава А-22 с оксидным покрытием серого цвета. Габаритные размеры: ширина 36 миллиметров, высота 25 миллиметров. Масса изделия — около 22 граммов.

Применение

Соединитель предназначен для внутреннего монтажа с экранированными или неэкранированными кабелями. Благодаря совокупности параметров он подходит для эксплуатации в жёстких условиях: при широком диапазоне температур, интенсивной вибрации, ударных нагрузках и пониженном давлении.

Изделие соответствует техническим условиям бР0.364.082. Комплектация, страна производства и гарантийные условия в предоставленных данных не указаны.
