Назначение соединителя ОНЦ-РГ-09 19/27-Р12

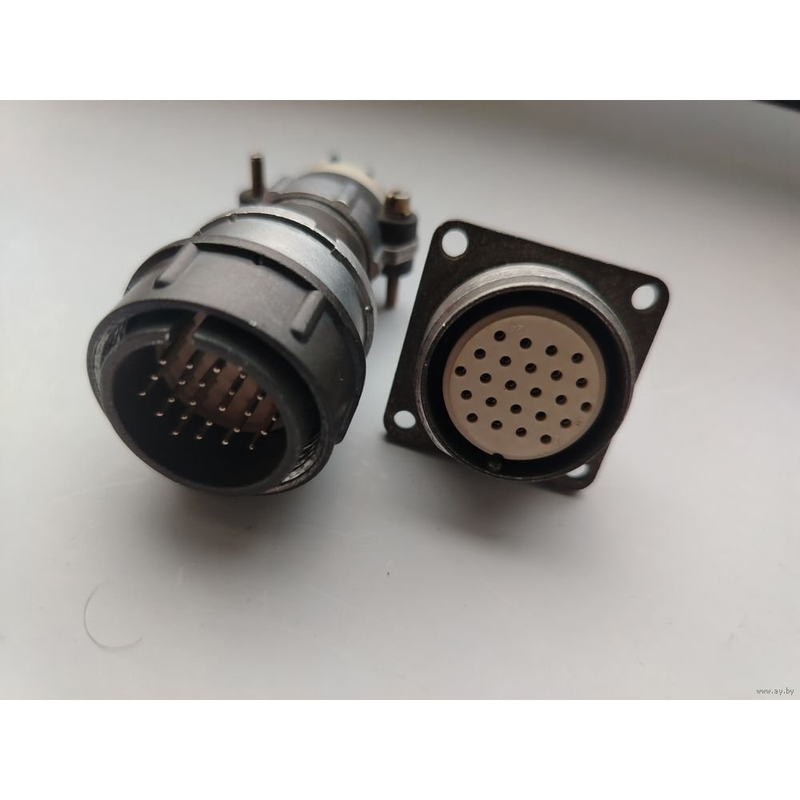

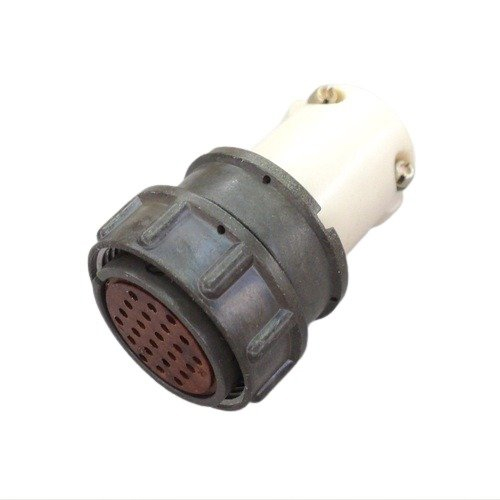

ОНЦ-РГ-09 19/27-Р12 — низкочастотный цилиндрический электрический соединитель, предназначенный для работы в цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для подключения экранированных и неэкранированных кабелей и оснащено резьбовым соединением с одношпоночной поляризацией корпусов, что исключает неправильную стыковку ответных частей.

По структуре обозначения модель представляет собой розетку: индекс «Р» указывает на часть соединителя, а число 12 — на конструктивное исполнение, а именно кабельную неэкранированную часть с прямым кожухом. Артикул товара — 7302, категория — ОНЦ.

Подтверждённые технические характеристики

• Количество контактов: 19
• Условный размер корпуса: 27
• Сопротивление контактов для диаметра 1,0 мм: не более 50 мОм
• Сопротивление контактов для диаметра 5,0 мм: не более 30 мОм
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях
• Максимальная токовая нагрузка: 4 А
• Максимальное рабочее напряжение: 500 В (амплитудное значение)
• Количество сочленений-расчленений: 500
• Минимальная наработка: 10 000 часов
• Срок сохраняемости: не менее 6 лет

Условия эксплуатации

Соединитель ОНЦ-РГ-09 19/27-Р12 рассчитан на работу в жёстких условиях и сохраняет работоспособность при следующих воздействиях:

• Температура окружающей среды: от минус 60 °C до плюс 70 °C
• Синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц с ускорением до 100 метров на секунду в квадрате
• Механические удары одиночного действия с ускорением до 1500 метров на секунду в квадрате
• Механические удары многократного действия с ускорением до 400 метров на секунду в квадрате

Область применения

Благодаря устойчивости к вибрации, ударам и широкому температурному диапазону соединитель востребован в различных электрических системах, где требуется надёжная коммутация цепей. Резьбовое соединение с поляризацией корпусов обеспечивает стабильный контакт и защиту от случайного рассоединения. Изделие подходит для эксплуатации в составе экранированных и неэкранированных кабельных сборок.

Расшифровка обозначения: ОНЦ-РГ-09 — тип соединителя; 19 — количество контактов; 27 — условный размер корпуса; Р — розетка; 12 — кабельная часть неэкранированная с прямым кожухом.
