Назначение соединителя

ОНЦ-РГ-09-19/27-Р1 «5» — низкочастотный цилиндрический соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для электрического соединения и механического сочленения кабельных и приборных частей в составе радиоэлектронной аппаратуры, приборов и систем, где требуется надёжная коммутация цепей управления, питания и сигнализации.

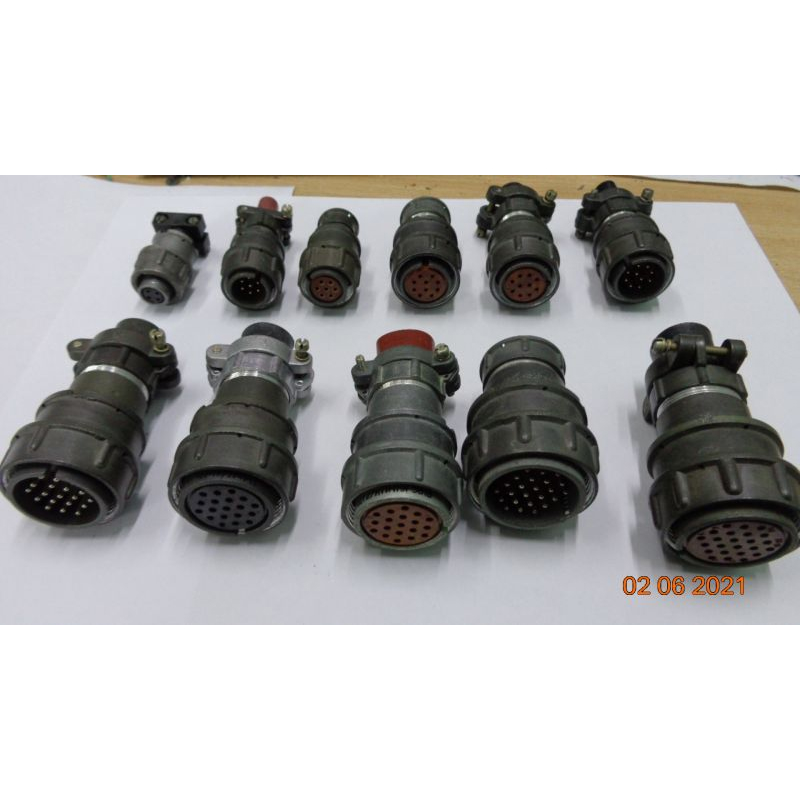

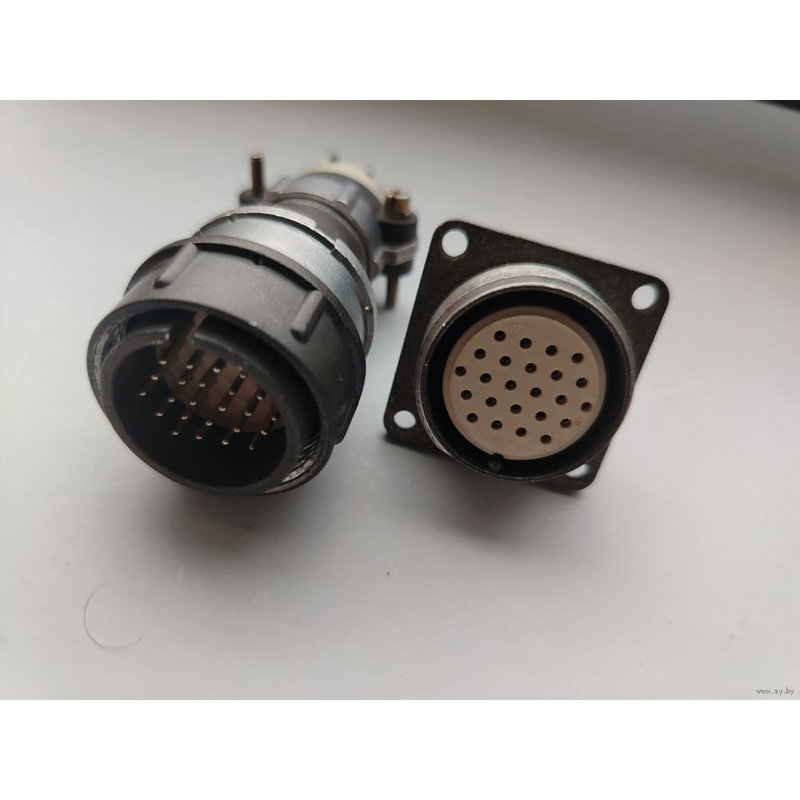

Соединитель состоит из двух частей — вилки и розетки, каждая из которых может быть выполнена как приборная, так и кабельная. Исполнение Р1 в маркировке обозначает розетку, то есть приборную или кабельную часть соединителя, устанавливаемую со стороны ответного устройства.

Подтверждённые технические характеристики

• Тип соединителя: низкочастотный цилиндрический.
• Количество контактов: 19.
• Условный размер корпуса: 27.
• Тип части: розетка (Р).

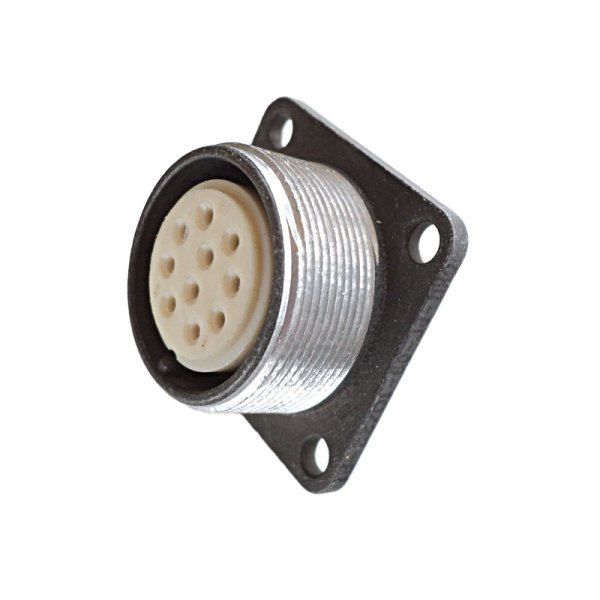

• Конструктивное исполнение: приборная часть без патрубка или с прямым патрубком.
• Покрытие контактов: никель.
• Максимальный рабочий ток на контакт: не более 10 А; для конкретного исполнения максимальный ток на одиночный контакт может варьироваться от 5 до 10 А.
• Максимальное рабочее напряжение: 500 В (амплитудное значение).
• Сопротивление контактов: не более 30 мОм для контактов диаметром 1,5 мм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Количество сочленений-расчленений: 500.
• Минимальная наработка: не менее 10 000 часов.
• Приёмка: «5».

Условия эксплуатации

Соединитель рассчитан на эксплуатацию в жёстких климатических и механических условиях, характерных для аппаратуры специального и промышленного назначения. Температура окружающего воздуха при работе — от минус 60 градусов Цельсия до плюс 70 градусов Цельсия.

Изделие сохраняет работоспособность при пониженном атмосферном давлении 5,3 умноженное на 10 в четвёртой степени Паскаль, что соответствует 400 миллиметрам ртутного столба.

Соединитель устойчив к воздействию синусоидальной вибрации в диапазоне частот от 1 Гц до 5000 Гц с ускорением 100 метров на секунду в квадрате, а также к механическим ударам одиночного действия с ускорением, указанным в технических условиях на изделие.

Применение и конструктивные особенности

Благодаря 19 контактам и корпусу условного размера 27 соединитель обеспечивает коммутацию многопроводных кабелей и жгутов при ограниченных габаритах посадочного места. Никелевое покрытие контактов обеспечивает стабильное переходное сопротивление и стойкость к окислению в процессе эксплуатации.

Ресурс в 500 сочленений-расчленений и минимальная наработка не менее 10 000 часов позволяют применять изделие в составе аппаратуры, требующей периодического подключения и отключения кабельных частей без потери электрических параметров.

Знак «5» в наименовании указывает на приёмку по соответствующей категории, что подтверждает пригодность соединителя для ответственных применений. Розетка ОНЦ-РГ-09-19/27-Р1 устанавливается в составе блоков, пультов и приборов, работающих в цепях постоянного и переменного тока с частотой до 3 МГц.
