Назначение разъема ОНЦ-РГ-09-19/24-Р12 «5»

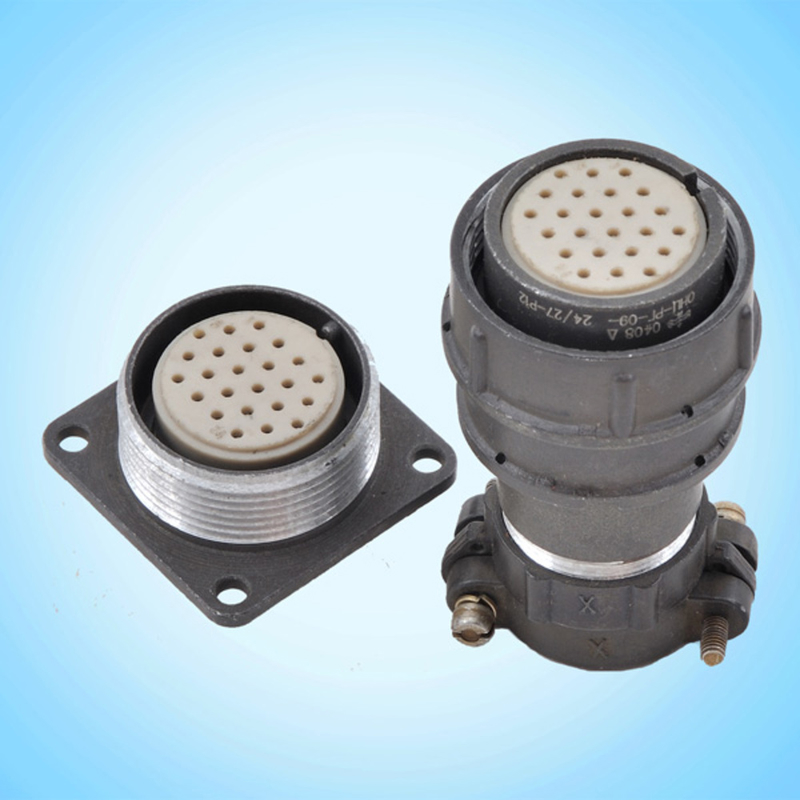

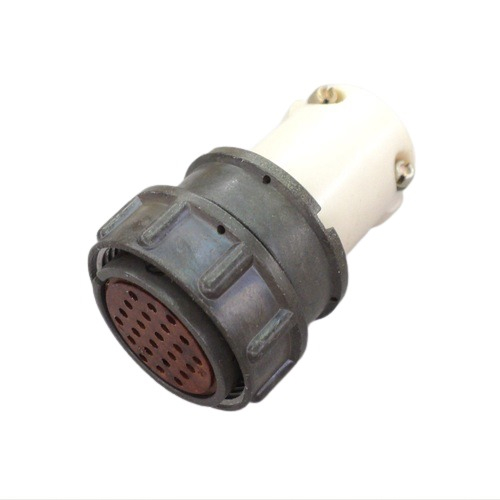

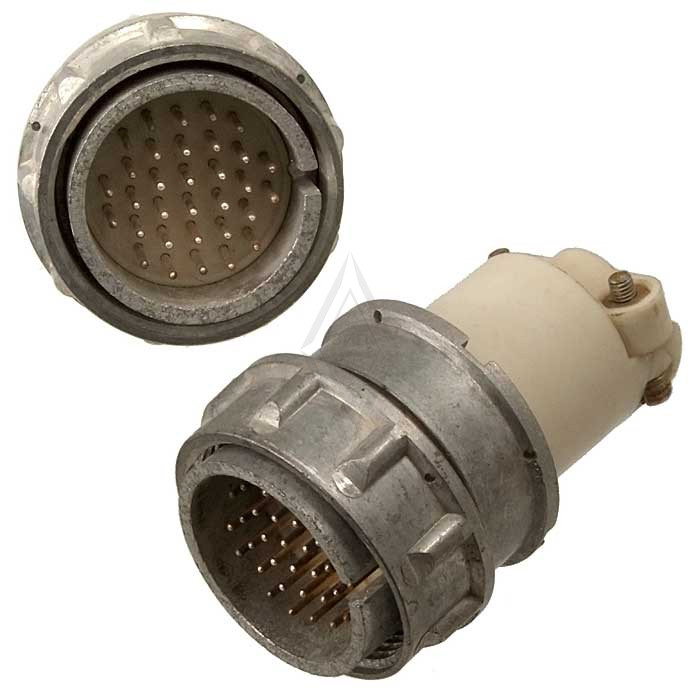

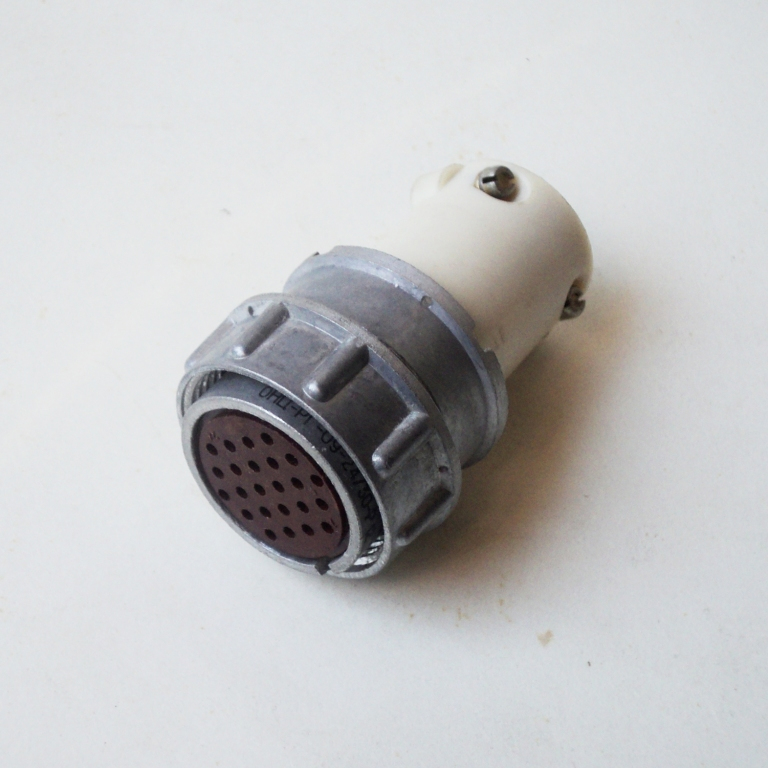

ОНЦ-РГ-09-19/24-Р12 «5» — это цилиндрический низкочастотный малогабаритный разъем, предназначенный для работы в электрических цепях постоянного и переменного тока. Изделие относится к категории ОНЦ и выпускается в приемке «5», что подтверждает его соответствие требованиям, предъявляемым к ответственным электротехническим компонентам. Разъем применяется для внутреннего монтажа экранированными и неэкранированными кабелями, обеспечивая надежное электрическое соединение и механическую фиксацию в составе различных устройств и систем.

Конструктивно изделие представляет собой розетку с условным размером корпуса 24 и конструктивным исполнением 12. Резьбовое соединение и одношпоночная поляризация исключают неправильную стыковку и обеспечивают стабильный контакт при эксплуатации в условиях повышенных нагрузок.

Подтвержденные технические характеристики

Ниже приведены параметры, заявленные для данной модели разъема ОНЦ-РГ-09-19/24-Р12:

• Тип: цилиндрический, низкочастотный, малогабаритный разъем.
• Количество контактов: 19.
• Условный размер корпуса: 24.
• Конструктивное исполнение: розетка, исполнение 12 (блочная или кабельная).
• Рабочее напряжение: до 500 В.
• Рабочая частота: до 3 МГц.
• Рабочий ток на контакт: до 2 А (для контактов типоразмера 19).
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Тип соединения: резьбовое.
• Поляризация: одношпоночная.
• Покрытие контактов: никель.
• Количество циклов сочленения-расчленения: не менее 500.

Условия эксплуатации и стойкость к внешним воздействиям

Разъем ОНЦ-РГ-09-19/24-Р12 «5» рассчитан на эксплуатацию в жестких условиях. Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия. Изделие сохраняет работоспособность при пониженном атмосферном давлении до 6.7 на 10 в минус 5 степени Паскаля, что подтверждает возможность его применения в высотной и авиационной аппаратуре.

Механическая стойкость разъема подтверждена следующими параметрами: вибрации с частотой до 5000 Гц при ускорении до 100 g, одиночные удары с ускорением до 500 g, многократные удары с ускорением до 150 g. Относительная влажность до 98 процентов при температуре до плюс 35 градусов Цельсия также не нарушает работу изделия.

Конструктивные особенности и варианты монтажа

ОНЦ-РГ-09-19/24-Р12 «5» имеет исполнение 12, которое может быть блочным или кабельным. Это определяет гибкость применения разъема в различных компоновках. Приборная часть изготавливается без патрубков или с прямыми патрубками, а кабельная часть — без патрубков, с прямыми или угловыми патрубками. Такое разнообразие вариантов монтажа позволяет использовать разъем как в стационарном оборудовании, так и в подвижных системах, где требуется удобная прокладка кабельных линий.

Покрытие контактов никелем обеспечивает стабильное переходное сопротивление и защиту от коррозии. Резьбовое соединение и одношпоночная поляризация упрощают монтаж и исключают ошибки при стыковке, что особенно важно при работе с многоконтактными разъемами.

Структура условного обозначения

Маркировка разъема построена по следующему принципу:

1. ОНЦ-РГ-09 — тип соединителя.
2. 19 — количество контактов.
3. 24 — условный размер корпуса.
4. Р — розетка.
5. 12 — конструктивное исполнение.

Применение разъема ОНЦ-РГ-09-19/24-Р12 «5»

Благодаря надежности, компактным размерам и способности работать в широком диапазоне условий, разъемы серии ОНЦ-РГ-09, включая данное исполнение, применяются в различных отраслях. В промышленном оборудовании они используются для подключения датчиков, исполнительных механизмов, систем управления и автоматики. В измерительной технике разъем востребован в составе лабораторного и полевого оборудования, где требуется стабильное соединение для низкочастотных сигналов.

В радиоэлектронной аппаратуре изделие применяется для межблочных соединений в устройствах связи и телекоммуникации. Авиационная и ракетная техника использует данный разъем в бортовых системах для передачи низкочастотных сигналов и питания, где критичны стойкость к вибрациям, ударам и перепадам температур. В системах автоматизации разъем задействован в автоматизированных системах управления технологическими процессами и робототехнике. Морская техника также является областью применения, поскольку разъем устойчив к влажности и механическим воздействиям.

Таким образом, ОНЦ-РГ-09-19/24-Р12 «5» представляет собой универсальное решение для ответственных низкочастотных соединений в условиях, требующих повышенной надежности и долговечности.
