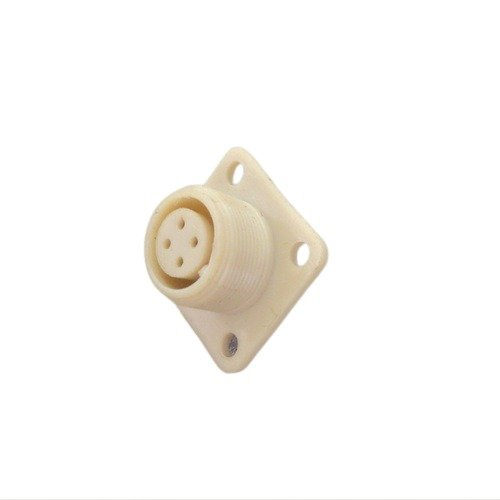

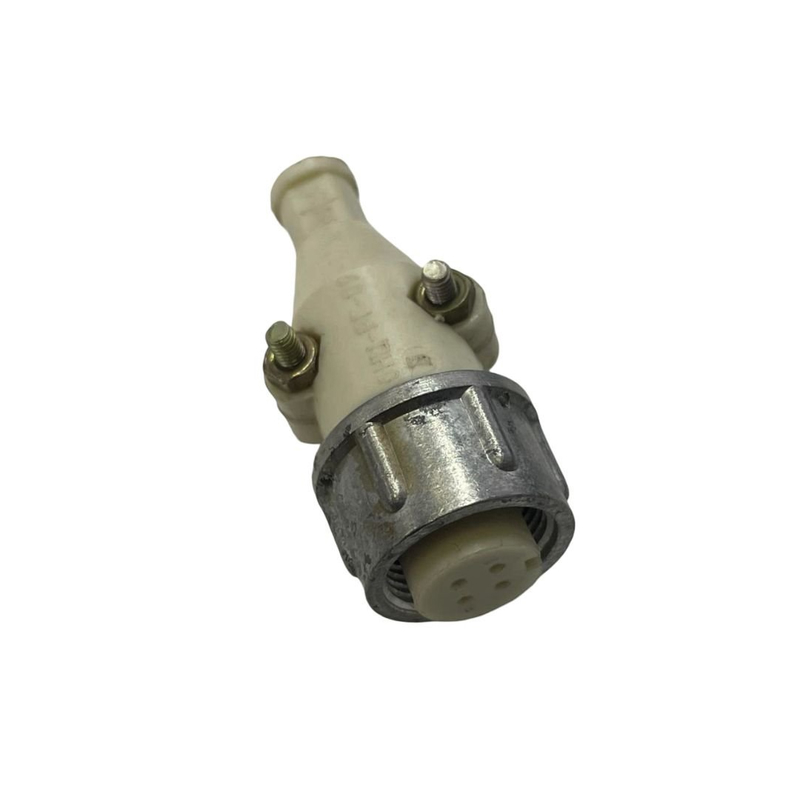

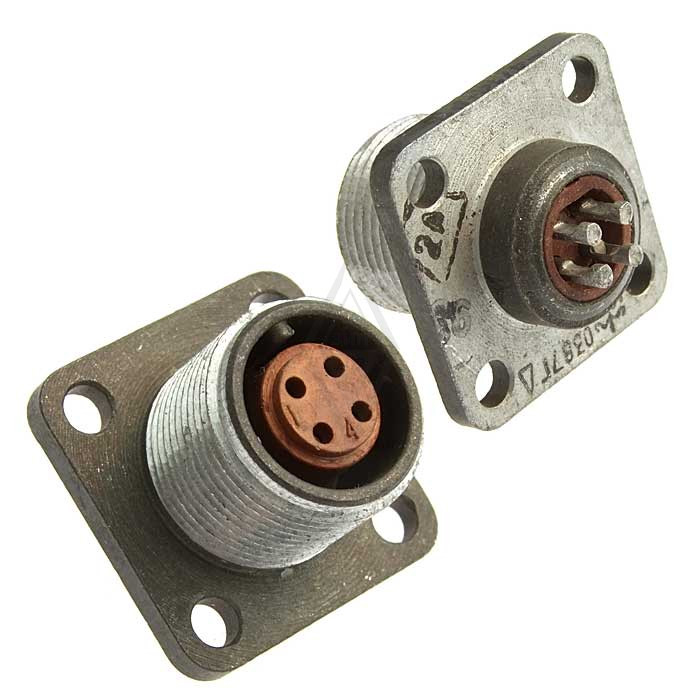

Назначение разъёма ОНЦ-РГ-09-4-14-ЗАЖИМ

ОНЦ-РГ-09-4-14-ЗАЖИМ производства «Элекон» — это низкочастотный цилиндрический электрический разъём серии ОНЦ-РГ-09, выпускаемый по техническим условиям типа бР0.364.082 ТУ. Изделие предназначено для организации надёжного электрического соединения в низкочастотных цепях приборов, кабельных линий и измерительной аппаратуры. Разъём обеспечивает стабильный контакт между оборудованием и линией связи и применяется там, где требуется компактное, механически прочное и устойчивое к внешним воздействиям соединение.

Конструктивно разъём представляет собой вилку или розетку; состыковка выполняется резьбовым соединением, что исключает самопроизвольное расчленение и позволяет эксплуатировать изделие в любых рабочих положениях.

Подтверждённые особенности и технические характеристики

Ниже приведены характеристики, соответствующие данному исполнению разъёма серии ОНЦ-РГ-09.

• Количество контактов — 4; диаметр каждого контакта около 1 мм.
• Материал контактов — латунь с никелевым покрытием, что обеспечивает низкое переходное сопротивление, обычно не более 50 мОм на контакт.
• Контакты штыревые, круглой формы, неизвлекаемые.
• Изолятор выполнен из пластмассы, что повышает механическую и электрическую стабильность изделия.
• Корпус изготавливается из алюминиевого сплава А-22 с оксидированным покрытием; покрытие придаёт корпусу серый цвет и устойчивость к коррозии.
• Максимальное рабочее напряжение — до 500 В.
• Максимальный ток на контакт — до 5 А (для контактов диаметром 1 мм).
• Сопротивление изоляции при нормальных условиях — не менее 5000 МОм.
• Рабочий диапазон температур — примерно от минус 60 до плюс 70 градусов Цельсия, что соответствует климатическому исполнению УХЛ.
• Относительная влажность — до 98 процентов при температуре плюс 25 градусов Цельсия.
• Ресурс — до около 500 циклов сочленения и расчленения.
• Минимальная наработка — порядка 10 000 часов.

Монтаж и применение

Монтаж разъёма выполняется на панель или в конструкцию прибора с помощью резьбового соединения; провода припаиваются непосредственно к контактам. Установка предполагает закрепление через монтажные отверстия диаметром около 3,4 мм. Такое исполнение удобно для приборов, где требуется жёсткая фиксация разъёма на корпусе и защита соединения от вибраций и случайных нагрузок.

Благодаря низкому переходному сопротивлению контактов, высокому сопротивлению изоляции и широкому диапазону рабочих температур разъём пригоден для низкочастотных цепей в промышленной и измерительной аппаратуре. Климатическое исполнение УХЛ и допустимая относительная влажность до 98 процентов при плюс 25 градусов Цельсия позволяют использовать изделие в различных погодных и производственных условиях. Совокупность характеристик — до 500 В рабочего напряжения, до 5 А на контакт, ресурс до около 500 циклов и минимальная наработка порядка 10 000 часов — говорит о достаточно высокой долговечности и делает ОНЦ-РГ-09-4-14-ЗАЖИМ подходящим выбором для ответственных низкочастотных соединений в приборах и кабельных линиях.

Комплектация и принадлежность

Разъём относится к категории ОНЦ и выпускается под торговой маркой «Элекон». Изделие поставляется в виде разъёма соответствующего исполнения; данные о дополнительной комплектации, гарантии, стране производства и сертификатах в предоставленной информации не указаны.
