Назначение соединителя

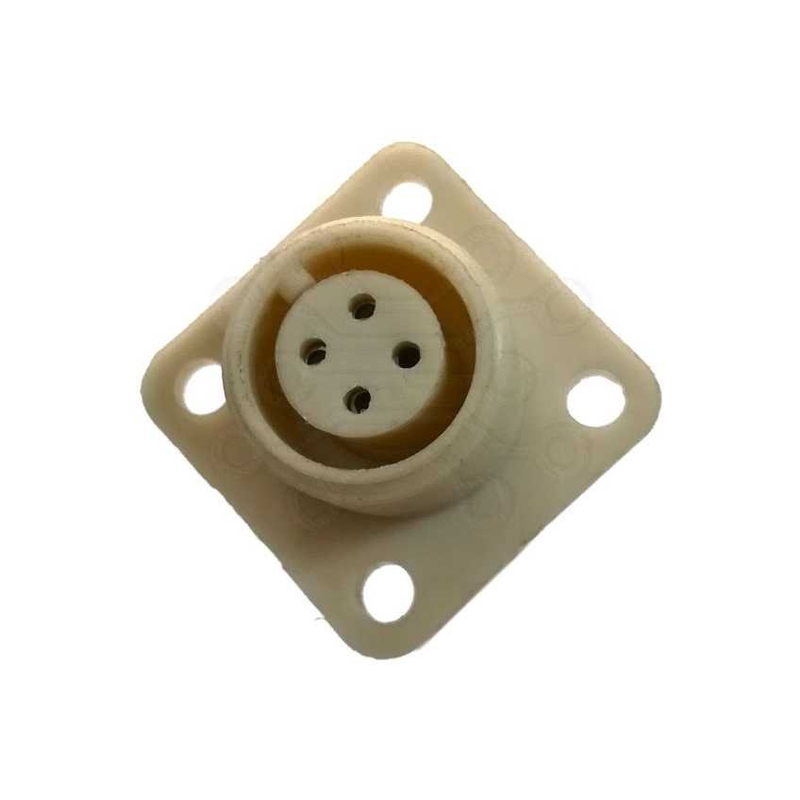

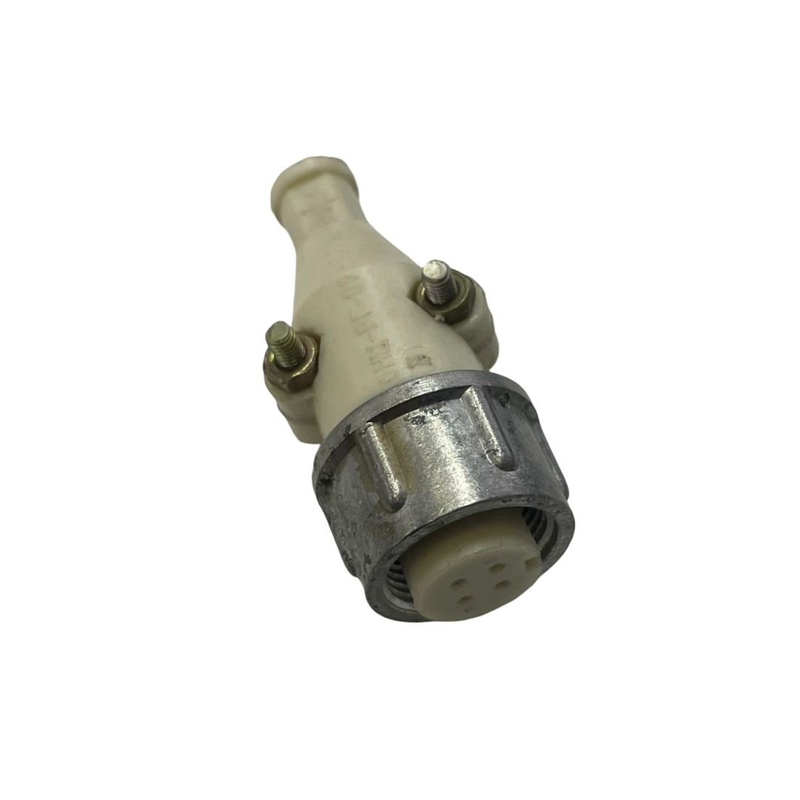

Розетка кабельная ОНЦ-РГ-09-4-14 представляет собой часть низкочастотного цилиндрического соединителя ОНЦ-РГ-09 и предназначена для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для коммутации кабельных линий и организации надёжного электрического соединения между вилкой и розеткой в составе соединителя.

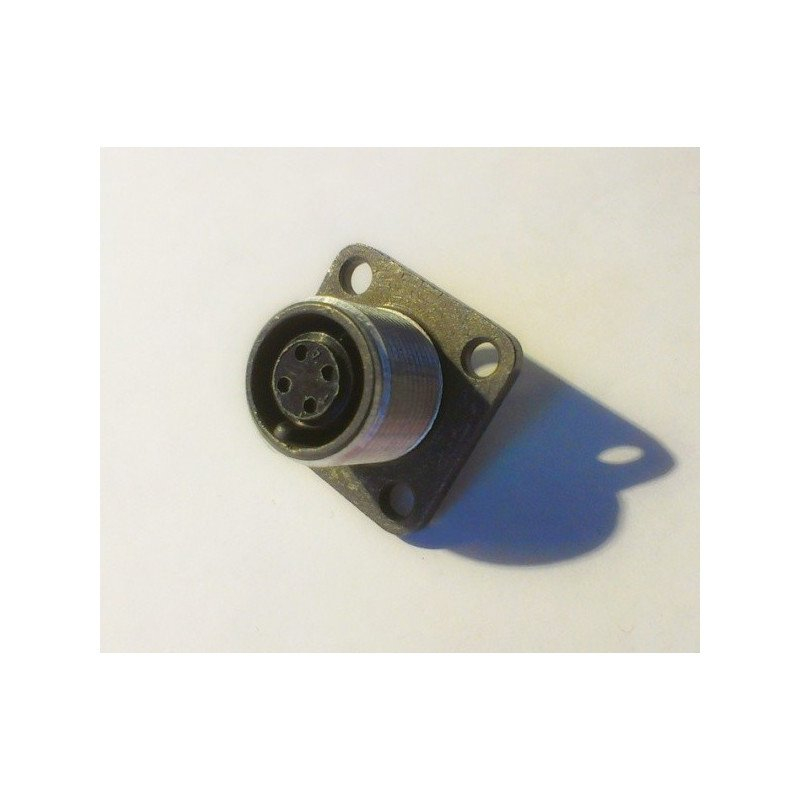

Данное исполнение является кабельной розеткой с металлическим тёмным корпусом, выполненной без хвостового патрубка. Условное обозначение «без хвоста» указывает на отсутствие заднего патрубка для крепления кабеля, что определяет способ монтажа и область применения изделия. Приёмка продукции — «5».

Технические характеристики

Соединитель относится к классу цилиндрических низкочастотных негерметичных соединителей. Ниже приведены основные подтверждённые параметры.

• Тип соединителя: цилиндрический, низкочастотный, негерметичный.
• Количество контактов: 4.
• Условный размер корпуса: 14.
• Максимальное рабочее напряжение: 500 В.
• Максимальный ток на контакт: 2,5 А, до 5 А на одиночный контакт.
• Сопротивление контактов: не более 50 мОм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Число сочленений и расчленений: до 500 раз.
• Минимальная наработка: 10 000 часов.
• Срок сохраняемости: 6 лет.

Конструктивные особенности

Соединители ОНЦ-РГ-09 имеют резьбовое сочленение и одношпоночную поляризацию корпусов, что исключает неправильное соединение частей и обеспечивает стабильный электрический контакт. Конструкция допускает исполнение с прямыми или угловыми патрубками, что позволяет монтировать как экранированные, так и неэкранированные кабели.

Приборная часть соединителя может изготавливаться как без патрубков, так и с ними. Настоящее исполнение — кабельная розетка в металлическом тёмном корпусе без хвостового патрубка — предназначено для тех случаев, когда ввод кабеля организуется иным способом либо применяется совместно с ответной частью, оснащённой патрубком.

Условия эксплуатации

Изделие предназначено для внутреннего монтажа в климатическом исполнении УХЛ. Соединитель сохраняет работоспособность в диапазоне температур от минус 60 до плюс 70 градусов Цельсия и выдерживает механические нагрузки, включая вибрации и удары.

Указанные характеристики определяют применение розетки в составе электрических цепей радиоэлектронной аппаратуры, приборов и кабельных сборок, эксплуатируемых в условиях умеренного и холодного климата при внутреннем монтаже.

Применение

Розетка кабельная ОНЦ-РГ-09-4-14 без хвостового патрубка в металлическом тёмном корпусе применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц. Она используется совместно с ответной вилкой соответствующего типоразмера и корпуса 14 для коммутации четырёхпроводных цепей.

Область применения охватывает внутренний монтаж в аппаратуре климатического исполнения УХЛ, где требуется устойчивость к вибрациям, ударам и перепадам температур от минус 60 до плюс 70 градусов Цельсия, а также ресурс до 500 сочленений и расчленений и наработка не менее 10 000 часов. Артикул изделия — 7387, категория — ОНЦ, приёмка — «5».
