Назначение

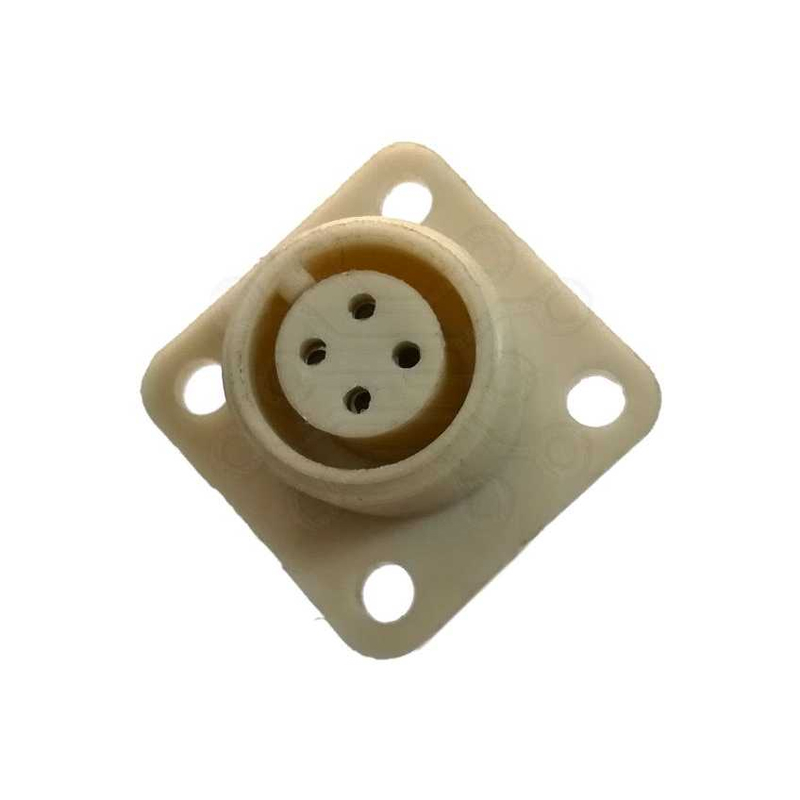

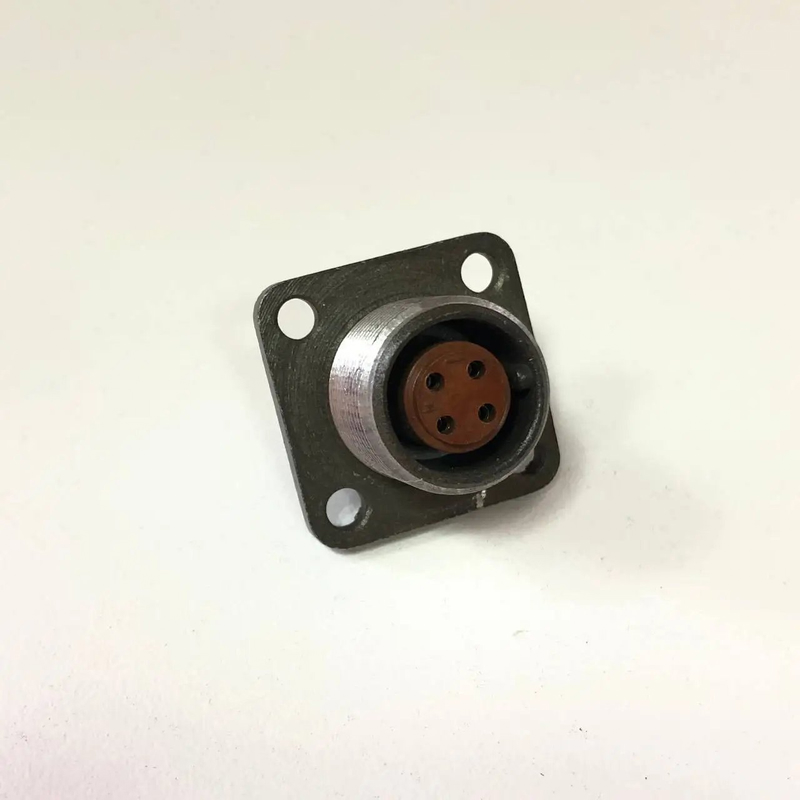

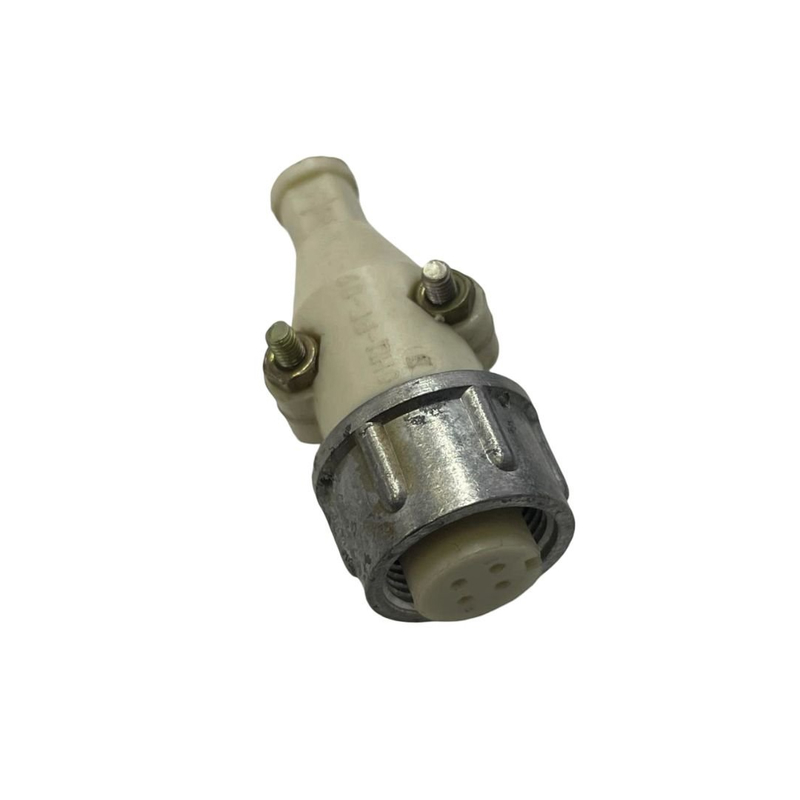

Соединитель ОНЦ-РГ-09-4-14-Р представляет собой блочную (приборную) розетку из серии цилиндрических низкочастотных разъёмов ОНЦ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Розетка применяется в составе разъёмного соединения совместно с ответной вилкой соответствующего типоразмера и обеспечивает электрическую и механическую стыковку при внутреннем монтаже аппаратуры.

Буквенное обозначение «Р» в наименовании указывает на то, что данная часть соединителя является розеткой. Исполнение «блочная» означает приборный вариант монтажа, при котором розетка устанавливается непосредственно на корпус или шасси блока, а не оконцовывается на кабеле. Артикул изделия — 7392.

Технические характеристики

Ниже приведены подтверждённые параметры соединителя, заявленные для данной серии.

• Количество контактов — 4.
• Условный размер корпуса — 14 мм.
• Сопротивление контактов — не более 50 мОм для контактов диаметром 1,0 мм и не более 30 мОм для контактов диаметром 5,0 мм.
• Максимальное рабочее напряжение — до 500 В.
• Максимальная токовая нагрузка — обычно указывается как 2,5 А для некоторых моделей; может варьироваться в зависимости от конкретного исполнения.
• Сопротивление изоляции — не менее 5000 МОм.
• Количество сочленений-расчленений — до 500.
• Минимальная наработка — 10000 часов.
• Срок сохраняемости — 6 лет.
• Приёмка — «5».

Конструктивные особенности

Сочленение частей соединителя резьбовое, что обеспечивает надёжную фиксацию вилки и розетки в рабочем положении. Поляризация корпусов выполнена по одношпоночной схеме, исключающей неправильную стыковку. Контактная группа имеет никелевое покрытие.

Монтаж розетки — объёмный, пайкой. Соединители серии ОНЦ-РГ-09 могут иметь определённую схему расположения контактов, что следует учитывать при подборе ответной части. Вид концевой гайки патрубка меняется в зависимости от типа применяемого кабеля.

Применение

Розетка ОНЦ-РГ-09-4-14-Р применяется для внутреннего монтажа в климатическом исполнении УХЛ. Изделие может использоваться как с экранированными, так и с неэкранированными кабелями. Область применения — электрические соединения в составе блоков и приборов, где требуется компактный цилиндрический разъём с резьбовым сочленением и числом контактов, равным четырём.

Благодаря приборному (блочному) исполнению розетка удобна для стационарной установки на корпусе аппаратуры, а ответная вилка при этом подключается со стороны кабеля. Категория товара — ОНЦ, производитель в предоставленных данных не указан.
