Назначение соединителя

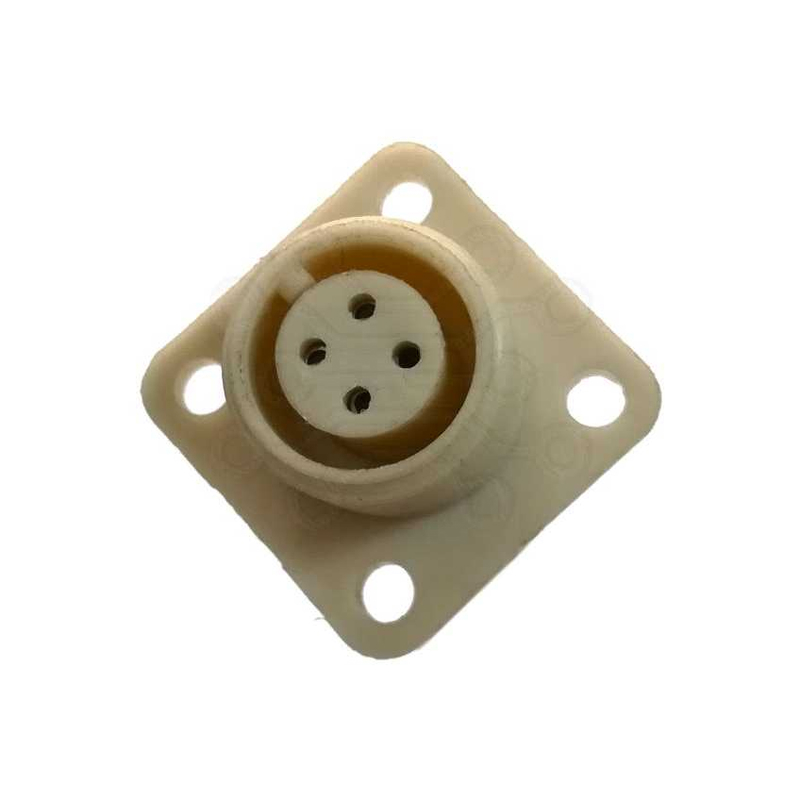

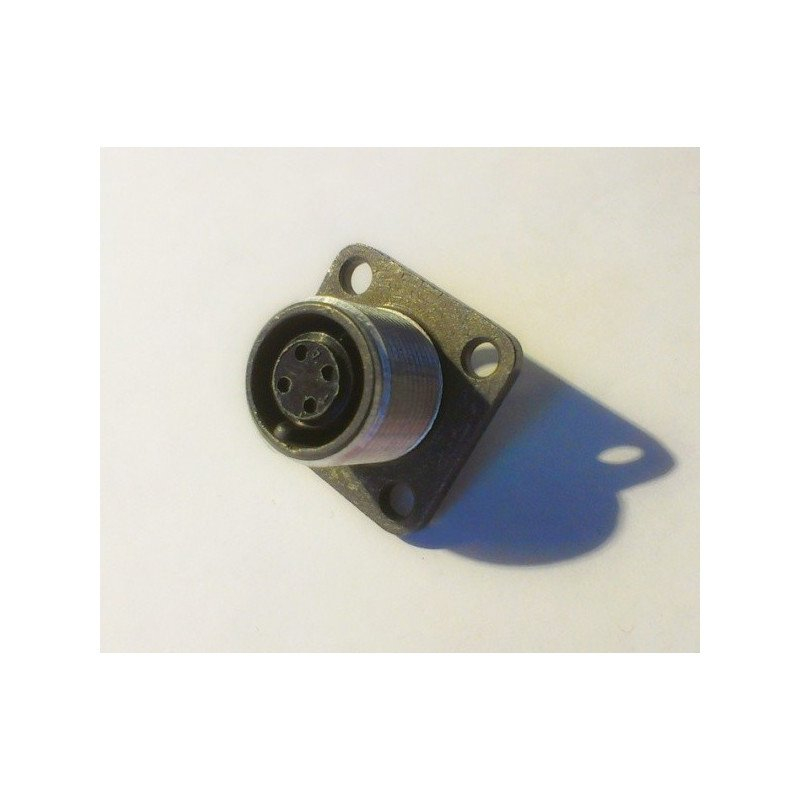

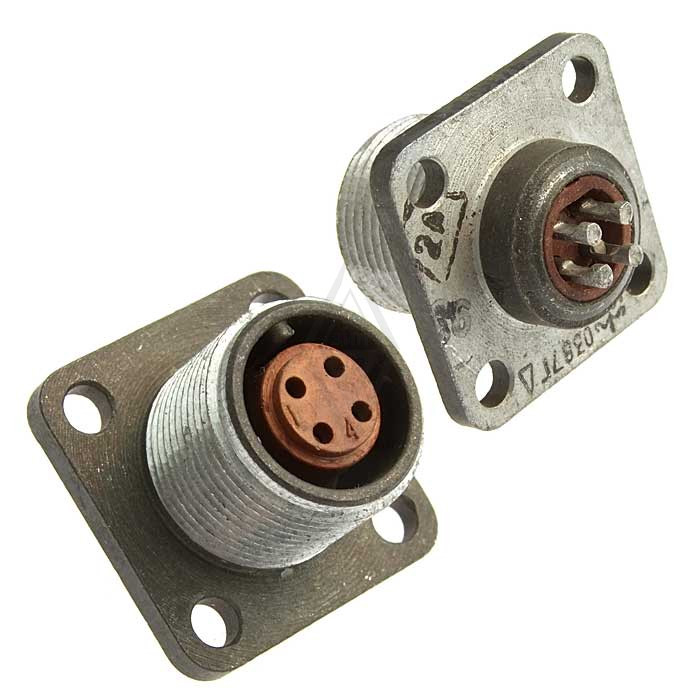

ОНЦ-РГ-09-4-14-Р15 представляет собой цилиндрический низкочастотный малогабаритный соединитель серии ОНЦ-РГ. Изделие предназначено для электрического соединения и коммутации цепей в составе кабельных сборок, блоков и приборов, где требуется компактный разъём с надёжной фиксацией сочленения. Индекс «Р» в обозначении указывает на то, что это розетка с гнёздами, а число 14 соответствует условному размеру корпуса. Модель является аналогом соединителя 2РМ14Б4Г1, что позволяет применять её для замены и в качестве взаимозаменяемого решения в существующих схемах.

Подтверждённые технические особенности

Конструкция соединителя обеспечивает механическую прочность и стабильность электрического контакта при эксплуатации в жёстких условиях. Ниже перечислены характеристики, заявленные для данной модели.

• Вид сочленения — резьбовой, обеспечивает плотную фиксацию ответных частей.
• Поляризация корпуса — одношпоночная, исключает неправильное соединение.
• Покрытие контактов — никель.
• Количество контактов — 4.
• Условный размер корпуса — 14 миллиметров.
• Тип соединителя — розетка с гнёздами.
• Максимальное рабочее напряжение — не более 500 вольт.
• Сопротивление контактов диаметром 1,0 миллиметра — не более 0,05 Ома.
• Сопротивление контактов диаметром 1,5 миллиметра — не более 0,03 Ома.
• Приемка — «5».

Условия эксплуатации и применение

Соединители данной серии рассчитаны на работу в широком диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Они выдерживают вибрационные и ударные нагрузки, а также могут эксплуатироваться при пониженном атмосферном давлении. Это делает модель пригодной для бортовой и промышленной аппаратуры, измерительных приборов и систем, где предъявляются повышенные требования к стойкости к внешним воздействиям.

Токовая нагрузка соединителя зависит от схемы подключения и равномерности распределения нагрузки на контакты. При монтаже следует учитывать диаметр применяемых контактов, поскольку именно от него зависят нормируемые значения переходного сопротивления. Резьбовое сочленение и одношпоночная поляризация упрощают сборку и снижают риск ошибок при подключении.

Область применения

Благодаря малогабаритному корпусу условного размера 14 миллиметров и четырём контактам, розетка ОНЦ-РГ-09-4-14-Р15 применяется в компактных электронных блоках, кабельных переходах и разъёмах питания и сигнальных линий. Никелевое покрытие контактов способствует стабильности электрических параметров и защите от коррозии. Изделие может использоваться как самостоятельный элемент коммутации, так и в качестве замены аналогичного соединителя 2РМ14Б4Г1 при сохранении требований к условиям эксплуатации.

Комплектация и указания по подбору

Сведения о комплектации, стране производства, гарантии и сертификатах в предоставленных данных не указаны. При подборе ответной части следует ориентироваться на совместимость по типу сочленения, условному размеру корпуса и числу контактов. Для корректной работы необходимо соблюдать предельное рабочее напряжение и учитывать температурный диапазон, установленный для серии ОНЦ-РГ.
