Назначение соединителя ОНЦ-РГ-09-10/22-В7

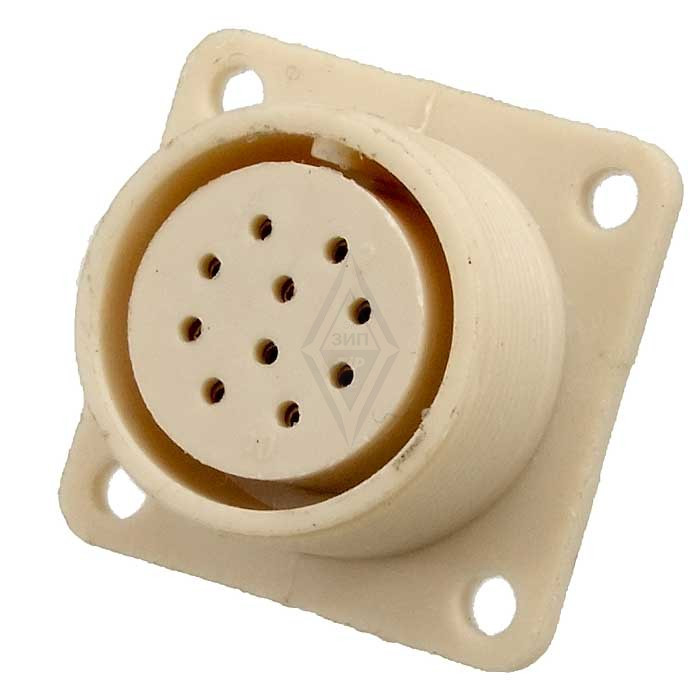

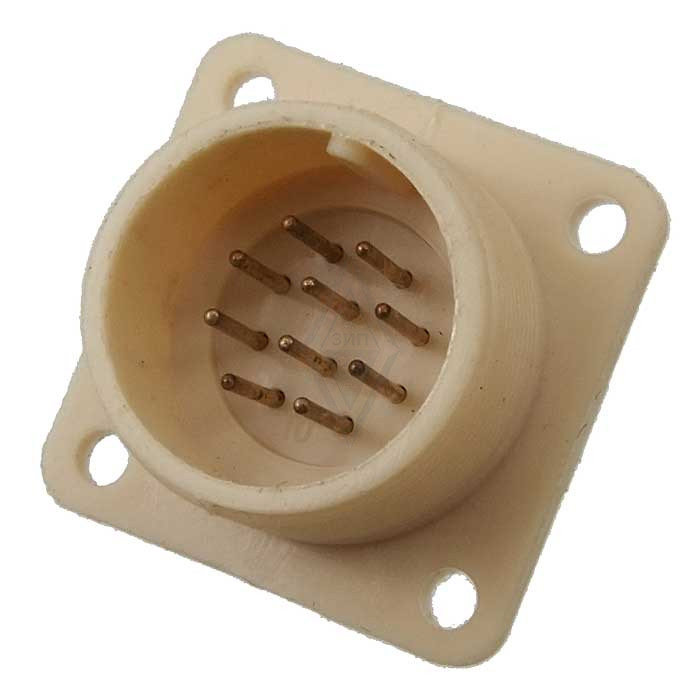

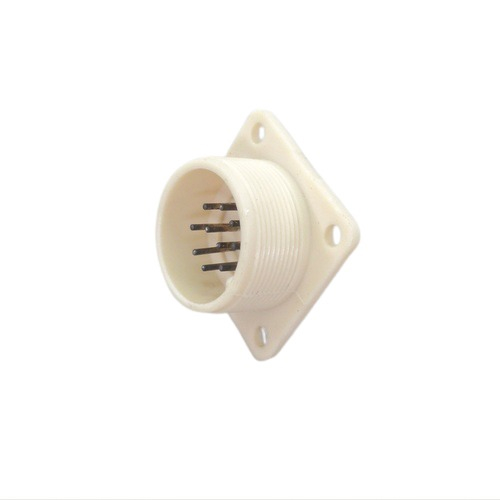

ОНЦ-РГ-09-10/22-В7 производства завода «Элекон» — это отечественный цилиндрический низкочастотный электрический соединитель (разъём), предназначенный для соединения цепей постоянного и переменного тока в радиоэлектронной аппаратуре и промышленных устройствах. Изделие относится к серии ОНЦ-РГ-09 — низкочастотных цилиндрических разъёмов для внутреннего монтажа. Соединитель выполнен в виде вилки, на что указывает символ «В» в обозначении.

Разъём применяется там, где требуется надёжное электрическое соединение с возможностью многократного сочленения и разъединения, а также защита цепей от внешних электромагнитных помех. Конструкция рассчитана на эксплуатацию в составе промышленного и радиоэлектронного оборудования, включая установки, работающие в условиях умеренного и холодного климата (УХЛ).

Подтверждённые технические особенности

Каждый экземпляр ОНЦ-РГ-09-10/22-В7 имеет 10 контактов и условный размер корпуса 22, что определяет его габариты и посадочное место в панели или приборе. Ниже перечислены основные заявленные характеристики.

• Количество контактов — 10.
• Условный размер корпуса — 22.
• Рабочая частота цепей — до 3 МГц.
• Максимальное рабочее напряжение — до 500 В.
• Рабочий ток на контакт — порядка 5–15 А; для контактов диаметром 1 мм обычно принимается ориентир 5 А.
• Диапазон рабочих температур — примерно от минус 60 до плюс 70 градусов Цельсия.
• Исполнение — негерметичное, экранированное, с резьбовым соединением.
• Ресурс — примерно 500 циклов соединения-разъединения.
• Тип монтажа — внутренний объёмный, с пайкой выводов.

Вилка может быть кабельной или приборной в зависимости от конкретного исполнения. Контакты, как правило, имеют покрытие из никеля. Допускается использование стандартных металлических заглушек от серии 2РМТ для временной защиты незадействованных гнёзд. В серии ОНЦ-РГ-09 встречаются версии с аналогичной схемой расположения контактов к соединителям 2РМТ и 2РМДТ, что упрощает взаимозаменяемость и унификацию кабельных сборок.

Применение и условия эксплуатации

Соединитель предназначен для работы в цепях постоянного и переменного тока с частотой до 3 МГц и максимальным рабочим напряжением до 500 В. Благодаря экранированной конструкции он подходит для оборудования, где требуется снизить влияние внешних помех на передаваемый сигнал или питание.

Диапазон рабочих температур от минус 60 до плюс 70 градусов Цельсия позволяет применять разъём в оборудовании, эксплуатируемом в условиях УХЛ. Тип монтажа — внутренний объёмный, с пайкой выводов — предполагает установку внутри прибора или кабельной сборки. Резьбовое соединение обеспечивает механическую фиксацию сочленённой пары, а ресурс порядка 500 циклов соединения-разъединения определяет область применения как умеренно обслуживаемых устройств.

Совместимость и унификация

В серии ОНЦ-РГ-09 предусмотрены версии с аналогичной схемой расположения контактов к соединителям 2РМТ и 2РМДТ. Это упрощает взаимозаменяемость и унификацию кабельных сборок, а также позволяет применять стандартные металлические заглушки от серии 2РМТ для временной защиты незадействованных гнёзд. Такой подход снижает номенклатуру применяемых деталей и упрощает обслуживание аппаратуры.

Комплектация и исполнение

Поставляется как вилка ОНЦ-РГ-09-10/22-В7 в исполнении, определяемом конкретным заказом. Вилка может быть кабельной или приборной. Страна производства — Россия, производитель — завод «Элекон». Артикул изделия — 7328.
