Назначение соединителя

ОНЦ-РГ-09-10/22-В7 «5» — это цилиндрический низкочастотный соединитель отечественного производства, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для электрического соединения и разъединения проводников в составе электро-, радио- и контрольно-измерительных приборов, где требуется надёжная передача сигнала и питания.

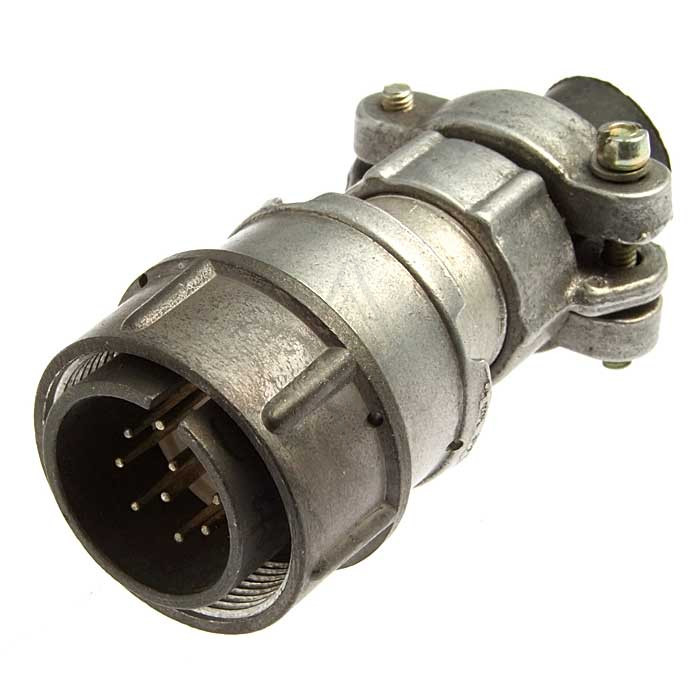

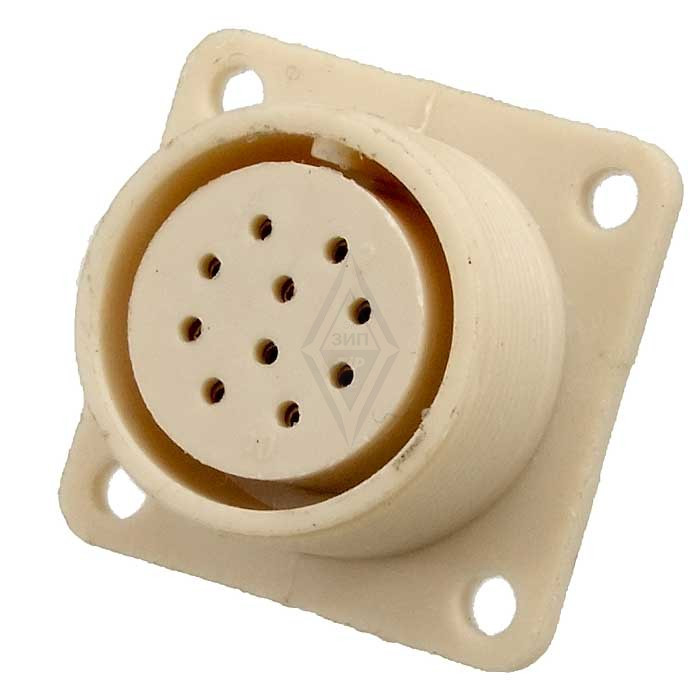

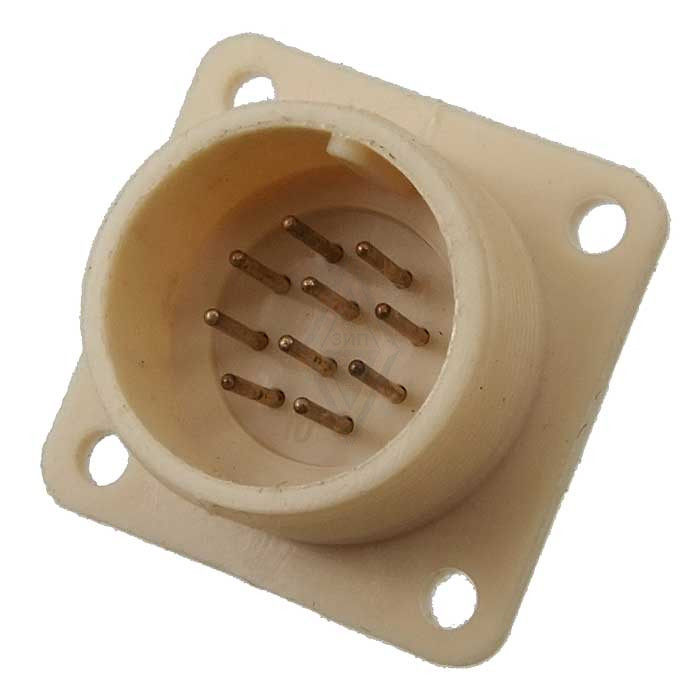

Соединитель состоит из двух негерметичных частей: вилки, обозначаемой буквой В, и розетки, обозначаемой буквой Р. Обе части могут быть приборными или кабельными, что позволяет монтировать их как непосредственно на корпус прибора, так и на кабель. Конструкция допускает монтаж экранированных и неэкранированных кабелей.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели. Все значения относятся именно к исполнению ОНЦ-РГ-09-10/22-В7 «5» и не должны переноситься на другие изделия серии без проверки.

• Число контактов — 10.
• Номинальный рабочий ток на один контакт — 15 А.
• Максимальное рабочее напряжение — 500 В.
• Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 70 градусов Цельсия.
• Вид сочленения — резьбовой, с ресурсом до 500 циклов сочленения и расчленения.
• Монтаж — объёмный, пайкой, внутренний.
• Покрытие контактов — никель.
• Корпус — пластмассовый.
• Климатическое исполнение — УХЛ по ТУ бР0.364.082.
• Диаметр посадочного отверстия — 22 мм.
• Условный размер корпуса соответствует серии ОНЦ-РГ-09.
• Приёмка — «5».

Часть соединителей данной серии совместима по схеме контактов с изделиями серий 2РМТ и 2РМДТ. Для них также возможна установка заглушек от серии 2РМТ. Это упрощает замену и доукомплектование уже эксплуатируемого оборудования.

Конструктивные особенности

Резьбовое сочленение обеспечивает механически прочное и устойчивое к вибрации соединение, что важно для приборов, работающих в условиях повышенных нагрузок. Ресурс до 500 циклов позволяет использовать соединитель в разъёмных узлах, которые периодически обслуживаются. Объёмный монтаж пайкой даёт надёжный электрический контакт и применяется в аппаратуре, где недопустимы слабые или окисляющиеся соединения.

Пластмассовый корпус снижает массу изделия и исключает риск короткого замыкания на корпус прибора. Никелевое покрытие контактов повышает их коррозионную стойкость и стабильность переходного сопротивления. Исполнение УХЛ по ТУ бР0.364.082 подтверждает пригодность соединителя для работы в умеренном и холодном климате.

Условия эксплуатации

Соединитель сохраняет работоспособность в диапазоне температур от минус 60 до плюс 70 градусов Цельсия. Части изделия негерметичны, поэтому при монтаже следует учитывать, что прямой контакт с влагой и агрессивными средами не предусмотрен конструкцией. Для защиты неиспользуемых разъёмов применяются заглушки, совместимые с серией 2РМТ.

Область применения

Основное назначение ОНЦ-РГ-09-10/22-В7 «5» — соединение электрических цепей в электро-, радио- и контрольно-измерительных приборах. Благодаря десяти контактам с током до 15 А на каждый и напряжению до 500 В изделие подходит для передачи как сигнальных, так и силовых цепей в пределах указанных параметров.

1. Монтаж на корпус прибора в качестве приборной вилки или розетки.
2. Установка на экранированный или неэкранированный кабель в качестве кабельной части.
3. Замена или доукомплектование узлов, совместимых по схеме контактов с сериями 2РМТ и 2РМДТ.
4. Использование в аппаратуре, эксплуатируемой в умеренном и холодном климате.

Посадочное отверстие диаметром 22 мм и условный размер корпуса серии ОНЦ-РГ-09 определяют геометрическую совместимость с посадочными местами, рассчитанными на данную серию. Перед установкой рекомендуется проверять схему контактов и совместимость с ответной частью конкретного прибора.
